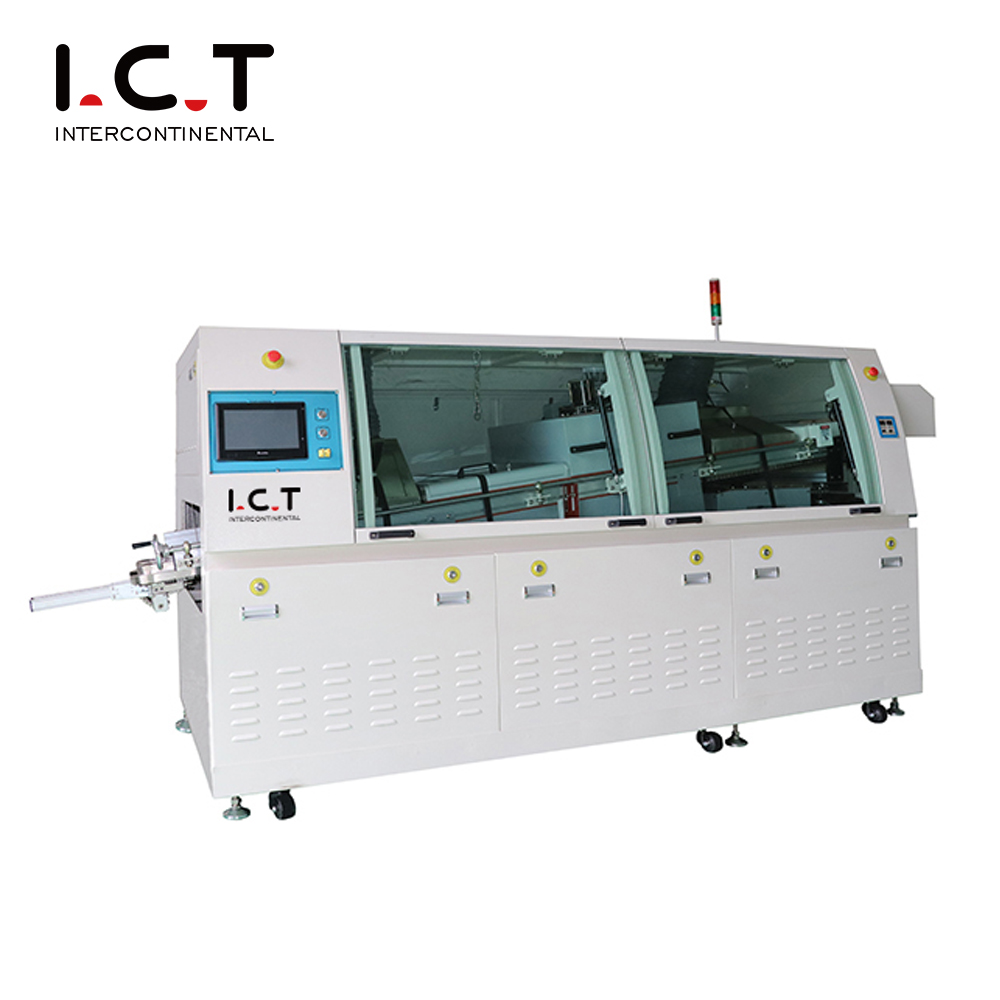

| Blyfrit bølgeloddesystem – Professionel blyfri bølgeloddemaskine
ICT W-serien blyfrit bølgeloddesystem er den bedste bølgeloddemaskine designet til moderne DIP- og THT-produktionslinjer. Dette blyfrie Wave-loddesystem har japansk Kuroda-præcisionsdyse til nøjagtig fluxfordeling, fuldstændigt uafhængige vandrette varmezoner til stabil temperaturkontrol og avanceret energibesparende design, der holder normal drift på kun 7kW. Valgfri nitrogenbeskyttelse leverer oxidfrie samlinger til højpålidelige applikationer. Dette blyfrie bølgeloddesystem, der er bredt betroet i bilindustrien, smartmålere og industrielle elektronikfabrikker, tilbyder enestående ydeevne og nem integration.
| Funktion
Japansk Kuroda-mundstykke med justerbart forstøvningsområde og pyramidefilter producerer ensartet, lavt spildfluxbelægning hver cyklus. Digital flowmåler og stabil tryktank holder fluxen stabil uden indflydelse fra resterende mængde - en vigtig fordel for blyfrit bølgeloddesystem i kontinuerlig THT-produktion.
Tredjeparts uafhængig overtemperaturbeskyttelse plus PLC+PID lukket sløjfestyring giver flere sikkerhedslag. Realtidsovervågning og øjeblikkeligt nødstop beskytter operatører og udstyr under 24-timers drift af den bedste bølgeloddemaskine.
Fuldstændigt uafhængige vandrette varmezoner med lukket varmluftsvej og ensretterplader garanterer en perfekt jævn temperatur over alle linjer. Opvarmning tager kun omkring 15 minutter, og normal effekt forbliver på 7kW – den mest effektive opvarmning blandt lignende blyfri bølgeloddesystemer.
| DIP Line udstyrsliste
| Model | W4 | W3 | W2 |
| Dimension: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Vægt (kg) | Ca.1500kg | Ca.1200kg | Ca. 790 kg |
| Strømforsyning | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Startup Power | 32kw | 24kw | 16 kw |
| Drift Power | 12kw | 9 kw | 7kw |
| Kontrolsystem | PLC | ||
| Spray system | |||
| Transmissionsmetode | Trinmotor | ||
| Spraytryk | 0,25Mpa--0,4Mpa | ||
| lux flow | 10--100 ml/min | ||
| Udstødnings diameter | Φ200 mm | ||
| Udstødningskapacitet | 25m3/min | ||
| Forvarmningssystem | |||
| Forvarmningstilstand | Varm luft | ||
| Kontroltilstand | PID + SSR | ||
| Forvarmningszone | 4 | 3 | 2 |
| Forvarmningslængde | 1800 mm | 1600 mm | 1200 mm |
| Forvarmning Temp. | (stuetemperatur) -250°C | ||
| Opvarmningstid (min) | Ca.15min (indstilling 150°C) | ||
| Transportsystem | |||
| PCB størrelse: LxW(mm) | Min:80x60mm; Max: 400x300 mm | ||
| Transporthastighed | 0-2000 (mm/min) | ||
| Transportørhøjde | 750+/-20 (mm) | ||
| Finger | Dobbelt krogklo (Standard) | ||
| Kontrol af transportbåndets bredde | Manuelt | ||
| Transportørvinkel | 4~7 grader | ||
| Loddesystem | |||
| Loddepotte stil | Mekanisk motordrev | ||
| Loddepotte materiale | Fuld Titanium (Standard FT) | ||
| Loddepottetemperatur | 300 ° C. | ||
| Loddepottekapacitet | Blyfri 350 kg | Blyfri 300 kg | Blyfri 250 kg |
| Andre | |||
| Fingerrensesystem | Børste | ||
| DIP Line udstyrsliste
Vores DIP-produktionslinje tilbyder avancerede værktøjer til effektiv og præcis PCB-samling. Den fuldt automatiserede DIP-linje inkluderer en DIP-indføringslinje til nøjagtig komponentplacering, en bølgelæsser til jævn PCB-indgang, en bølgeaflæsser til sikker udgang og en samlebåndslinje til afsluttende kontrol. Denne højkvalitets PCB DIP-produktionslinje sikrer stabil drift, pålidelig THT-indsættelse og omkostningseffektiv montering, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til gennemhullede opgaver.
| Video om kundesucces
En uruguayansk producent af smartmålere ønskede den bedste bølgeloddemaskine til at løse problemer med oxidation og slagg på komplekse plader. Vi leverede W-seriens blyfri bølgeloddesystem med fuld nitrogenbeskyttelse. Vores ingeniører gennemførte installation og procesoptimering på stedet. Maskinen startede stabil produktion på kun 7kW med nul defekter og perfekt befugtning. Kunden delte en video af den blyfrie bølgeloddemaskine, der kører perfekt og bekræftede betydelige månedlige besparelser. Dette projekt er blevet benchmark for højkvalitets elektronikproduktion i Latinamerika.
| Ekspertservice og uddannelse
ICT mener, at ethvert blyfrit bølgeloddesystem er begyndelsen på et langsigtet samarbejde. Vi tilbyder gratis planlægning af fabrikslayout, 48-timers global udsendelse af ingeniører, træningsprogrammer på lokalt sprog, levetidssoftwareopdateringer og reservedele fra 8 oversøiske varehuse – hvilket sikrer, at din bedste bølgeloddemaskine opnår maksimalt output uden risiko.
| Kunde ros
Kunder verden over roser vores blyfrie bølgeloddesystem for dets bundsolide daglige pålidelighed, ekstremt lave elforbrug og perfekte samlinger under nitrogenbeskyttelse. De værdsætter især de træeksportkasser, der ankommer intakte efter langvarig søtransport, øjeblikkelig videoopkaldsfejlfinding fra hovedkvarteret, og hvor nemt maskinen forbinder med eksisterende SMT-linjer.
| Kvalitetscertificeringer
Hvert ICT-blyfrit bølgeloddesystem bærer CE-, CCC-, UL-, RoHS- og ISO9001-certificeringer plus flere patenter på energibesparende opvarmning og nitrogenbeskyttelse – hvilket giver kunderne fuld tillid til global overholdelse og teknisk lederskab.
| Om IKT-virksomhed og fabrik
Siden 2012 er ICT vokset til en førende one-stop platform for SMT og DIP udstyr med 12.000㎡ industripark i Dongguan og 8 oversøiske servicecentre. 89 medarbejdere inklusive 20 senioringeniører gør det muligt for os at kontrollere enhver proces fra design til levering. Vi betjener over 1600 kunder i 72 lande med værdier af 'Integritet, Enkel, Åben, Koordinering, Del' og fokuserer på 'Globalisering og lokalisering' – kombinerer kinesiske produktionsfordele med verdensomspændende hurtig respons for at levere den bedste bølgeloddemaskine og komplette blyfri bølgeloddeløsninger.
