| Oplev AI-4540 AOI-maskiner
ICT DIP Inverted Camera Online AOI AI-4540 er et avanceret inspektionsværktøj til PCBA efter THT-lodning. Det optager billeder i realtid ved hjælp af et højpræcisions farvekamera og behandler dem med Convolution Neural Network (CNN) algoritmer for at detektere defekter intelligent. Denne automatiske pcb aoi-maskine identificerer problemer som forkerte dele, manglende komponenter, omvendt polaritet og loddedefekter såsom broer, hulrum eller utilstrækkelig lodning i elementer som modstande, kondensatorer, dioder og sokler. Med høje detektionsrater og lave falske alarmer installeres den over produktionslinjer uden ændringer, hvilket muliggør kontinuerlig drift. Nem at justere i højden og bredden, den understøtter central kontrol til flere enheder. Datasporbarhed omfatter SPC-alarmer, automatisk loglagring, NG-advarsler og fjernprogrammering. Dette øger fabrikkens effektivitet og kvalitet i SMT-processer.
| Funktion

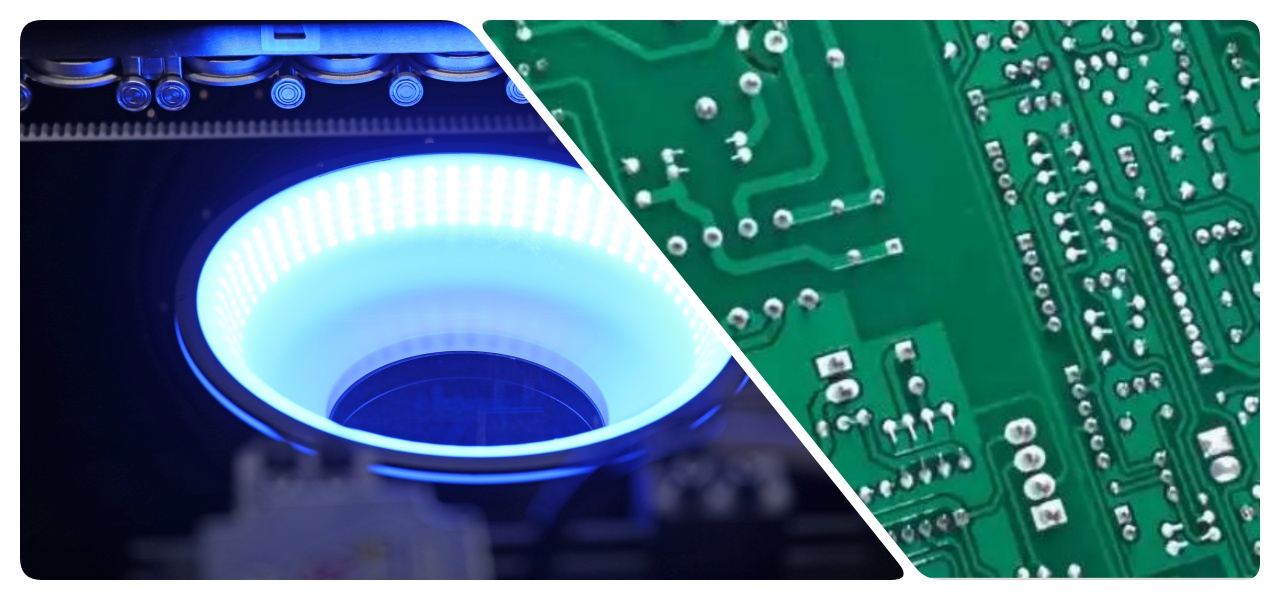

Deep Learning Algoritme
AI-4540 aoi-maskiner bruger deep learning med big data-optimering til industriel kontrol. Den identificerer komponenter og loddesamlinger automatisk med et enkelt klik, hvilket reducerer lange programmeringstider og høje falske alarmer fra traditionelle metoder. Den er trænet på store datasæt og håndterer variationer på bundsiden efter bølgelodning, hvilket sikrer, at der ikke går glip af defekter. Det reducerer falske opkald fra overhængende dele eller små farveforskelle. CNN efterligner menneskelignende dømmekraft til forskellige scenarier, som f.eks. at opdage slørede stifthuller i loddemetal uden stift- eller enhedsinterferens. Dette fører til stærk generalisering, høj nøjagtighed og pålidelige inspektioner af komplekse tavler.

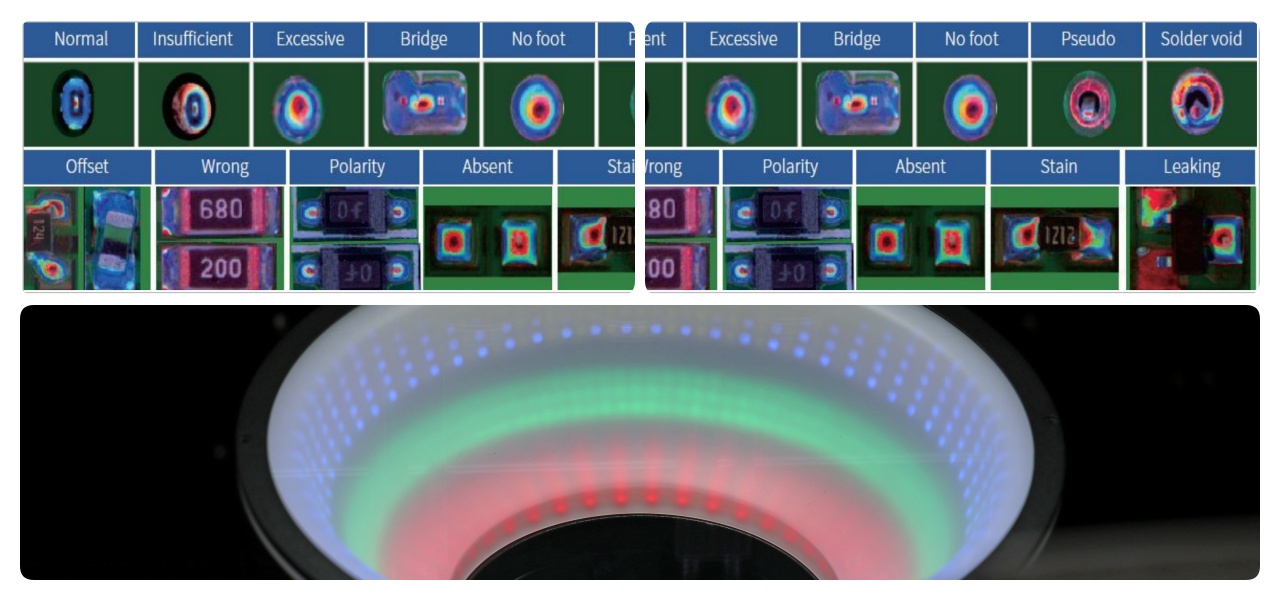

Fleksible procedurer
Denne online aoi inspektionsmaskine tilbyder smarte, tilpasningsdygtige processer til problemfri brug. Den kontrollerer farveringmodstande, kondensatorer, dioder og fatninger intelligent, online eller offline, uden stopledninger. Programmering tager 10-20 minutter, fejlfinding 10-15 minutter, med korte skift ved brug af eksisterende filer. Batch-parameterændringer sker med én tast. Hørbare alarmer advarer om forkerte genstande eller typer. Dette forenkler driften, optimerer udstyrsindstillinger hurtigt og reducerer nedetid for bedre produktionsflow.

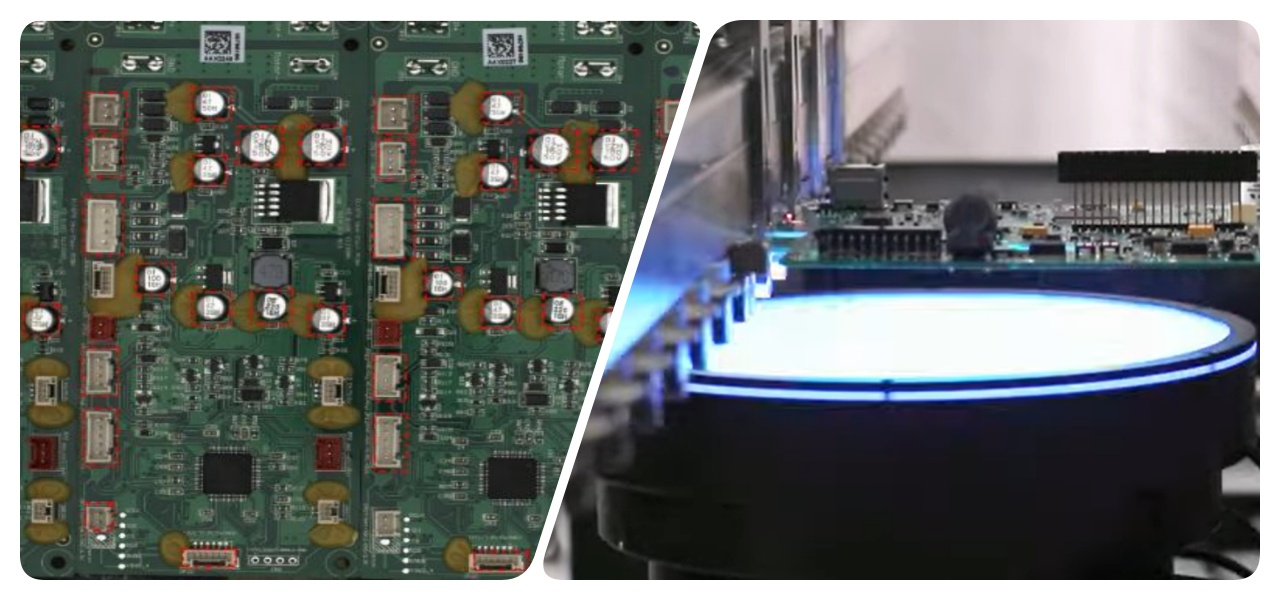

Hurtig inspektionshastighed
AI-4540 aoi-maskiner opnår hurtige kontroller med genetisk algoritme-stiplanlægning. Det reducerer FOV-tal ved at springe ikke-svejsede områder over, forkorter stier og udvælger ideelle billedpunkter for at undgå lodning ved kanter. GPU parallel behandling fremskynder datahåndtering. Med 0,23 sekunder pr. FOV passer den til højvolumen linjer. Som et inspektionssystem on line smt aoi maskine, opretholder den flowet, samtidig med at den sikrer præcise resultater.
Flere inspektionstilstande
Understøtter multi-board, mixed-board og blandet materiale kontrol. Identificerer rotationer i forskellige vinkler og positioner. Springer automatisk over dårlige karakterer. Denne fleksibilitet passer til forskellige PCB-opsætninger for grundige, effektive inspektioner uden ekstra trin.
| Specifikation
| Model | ICT DIP Inverted Camera Online AOI AI-4540 (Efter THT-lodning) | ICT DIP Inverted Camera Online AOI AI-4540L (Efter THT-lodning) |
| FOV | 49*41 mm |
| Opløsning | 20 um |
| Kamera | 5M |
| Lys | RGB + W lys, 4 farver integreret |
| Inspektionshastighed | 0,23 sek/FOV |
| Blanding PCB inspektion | Støtte opkaldsprogram automatisk. |
| PCB -størrelse | Tre sektions spor: 50*50-350*400mm Enkeltsektion spor: 50*50-450*400mm | 50*50~550*650mm |
| PCB Højde | Top: 110 mm (150 mm valgfri), bund: 25 mm |
| PCB -tykkelse | 0,3 ~ 6,0 mm |
| PCB kant | 3,0 mm |
| PCB Warpage | ±3,0 mm |
| PCB -vægt | Max: 10 kg |
| Transportørhøjde | 750&900±20 mm |
| Vise | 23,8 tommer FHD skærm |
| Dataoutput | Autogenereret statistisk analyse SPC |
| Særlig funktion | Automatisk søgning af elementer og hurtig programmering |
| Magt | AC220 50/60Hz,5A |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.

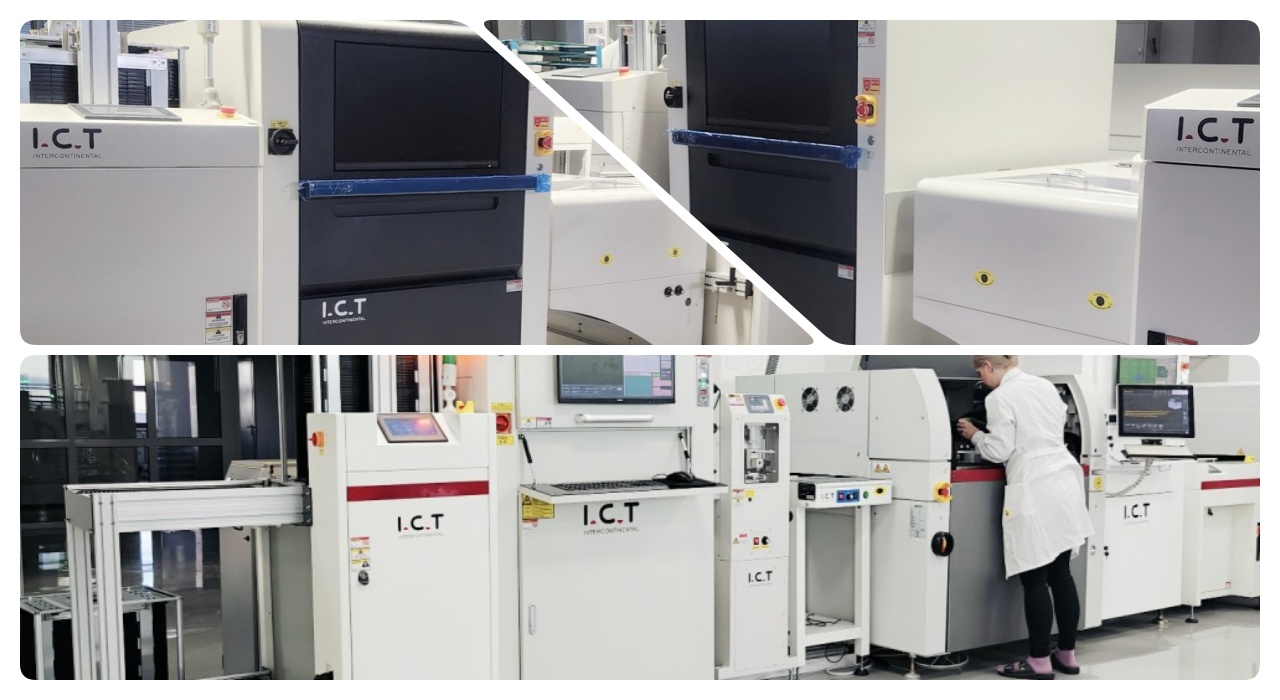

| DIP Line udstyrsliste
Vores DIP-produktionslinje tilbyder avancerede værktøjer til effektiv og præcis PCB-samling. Den fuldt automatiserede DIP-linje inkluderer en DIP-indføringslinje til nøjagtig komponentplacering, en bølgelæsser til jævn PCB-indgang, en bølgeaflæsser til sikker udgang og en samlebåndslinje til afsluttende kontrol. Denne højkvalitets PCB DIP-produktionslinje sikrer stabil drift, pålidelig THT-indsættelse og omkostningseffektiv montering, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til gennemhullede opgaver.
| Produktnavn | Formål i DIP Line |
Automatisk indstiksmaskine | Anbringer automatisk komponenter på printkort med præcision til DIP produktionslinje. |
Bølgelodningsmaskine | Smelter loddemetal for at danne faste samlinger på PCB'er under THT plug-in proces. |
Selektiv lodningsmaskine | Påfører loddemetal selektivt på specifikke områder for nøjagtig THT-samling |
Post-wave Inline AOI | Inspicerer loddesamlinger og placeringsfejl på DIP samlet PCB. |
Røntgen | Kontrollerer intern loddekvalitet og skjulte defekter i THT-komponenter. |
IKT -tester | Tester den elektriske ydeevne og tilslutningsmuligheder af samlet PCB. |
Bæltemonteringslinje | Transporterer printplader jævnt gennem DIP-linjen for effektiv montering og inspektion. |
| Video om kundesucces
Vores markedsføringsvideo for AI-4540 aoi-maskinerne viser dets slanke udvendige design og fremhæver det tredelte spor til fleksibel PCB-håndtering. Den dykker ned i den interne struktur og demonstrerer højpræcisionskameraet og lyssystemet. El-boksen vises, hvilket understreger pålidelige komponenter for stabil drift. Nøgle salgsargumenter er fremhævede, såsom defektdetektering i realtid og lavt antal falske alarmer. Forskellige programmeringshøjdepunkter vises, inklusive et-klik-identifikation, hurtige opsætninger og batch-modifikationer. Denne video illustrerer, hvordan maskinen problemfrit integreres i linjer, optimerer effektiviteten og sikrer højkvalitetsoutput for elektronikproducenter verden over.
| Service & Træning
ICT tilbyder omfattende service og træning til AI-4540 aoi-maskiner. Vores globale team håndterer installation, vedligeholdelse og fjernassistance for at minimere nedetid. Træningen omfatter praktiske sessioner om programmering, betjening og fejlfinding, tilgængelig på stedet eller online. Vi fokuserer på hurtige svar på forespørgsler, hvilket sikrer, at dine medarbejdere får færdigheder hurtigt. Denne støtte hjælper fabrikker med at køre problemfrit, forbedre kvaliteten og effektivt tilpasse sig produktionsbehovene.
| Kundeanmeldelser
Kunder roser ICT-aoi-maskiner for deres præcision og pålidelighed. De roser vores ingeniører for ekspertopsætninger og hurtige løsninger. Sikker indpakning og rettidig forsendelse forhindrer skader, hvilket giver høje karakterer. Hurtige svar på problemer skaber stærk tillid og partnerskaber.
| Vores certificering
ICT har CE, RoHS, ISO9001 og forskellige patenter. Disse sikrer sikkerhed, miljøoverholdelse og kvalitetsstandarder. Vores aoi-maskiner opfylder globale regler for pålidelig ydeevne. Patenter beskytter innovationer som deep learning-teknologi, der leverer avancerede, beskyttede løsninger.
| Om IKT og vores fabrik
ICT er en førende elektronikvirksomhed med intern R&D og produktion. Vores team på over 89 medarbejdere, herunder 20 ingeniører, driver hurtig vækst over 12 år. Vi betjener 1600 kunder i 72 lande med komplette SMT-løsninger. Vores 12.000 m² store fabrik bruger strenge test og ISO9001-systemer for at opretholde høj produktkvalitet.
