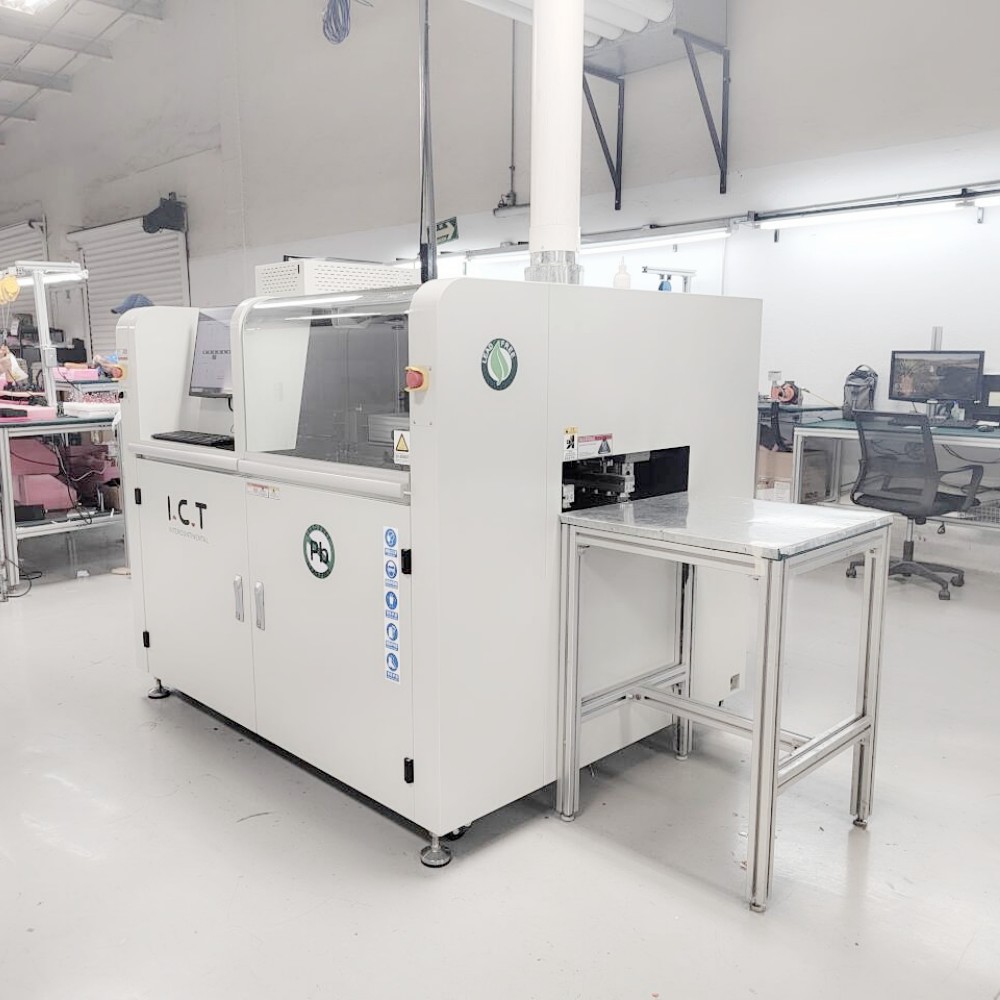

ICT-SS550 | Fuldautomatisk online selektiv bølgeloddemaskine

|  On-line selektiv bølge lodningsmaskine

Selective Wave Soldering Machine, udviklet og samlet af ICT i Kina, er en top-performance enhed designet til fleksible, højvolumen loddeprocesser. Den har et unikt design, hvor printet forbliver fast, mens sprøjte- og loddeplatformen bevæger sig, hvilket sikrer effektiv og stabil svejsning.

Maskinen er fuldt styret af pc, hvilket giver brugerne mulighed for at indstille og gemme parametre som bevægelsesbaner, loddetemperatur og fluxtype, hvilket sikrer fremragende sporbarhed og gentagelig kvalitet. Dens modulære SMEMA online transport understøtter forskellige produktionslinjekonfigurationer. Med automatisk bølgehøjdekalibrering og CCD-mærkepositionering bevarer den høj præcision. ICT, med over 25 års erfaring, leverer pålidelige løsninger til over 1600 kunder i 72 lande, hvilket gør denne maskine til et pålideligt valg til fremstilling af printkort og bilelektronik.

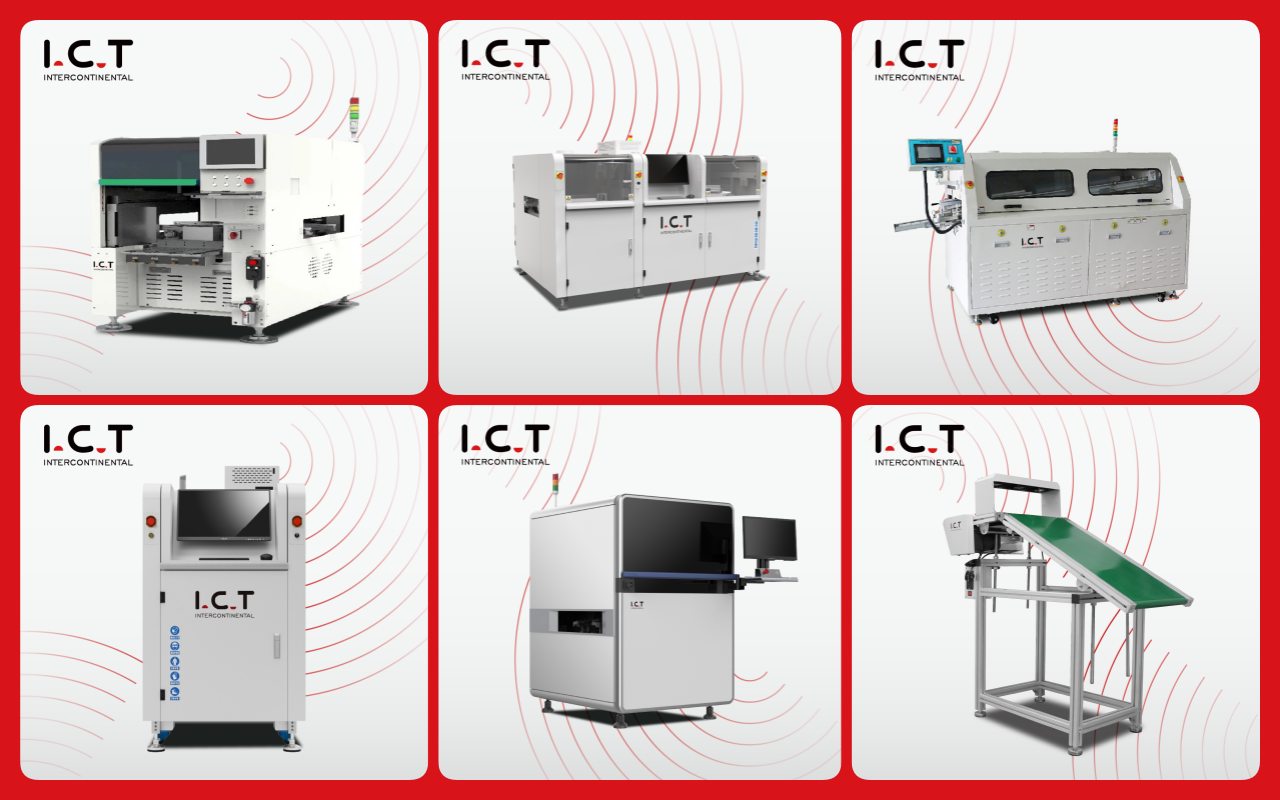

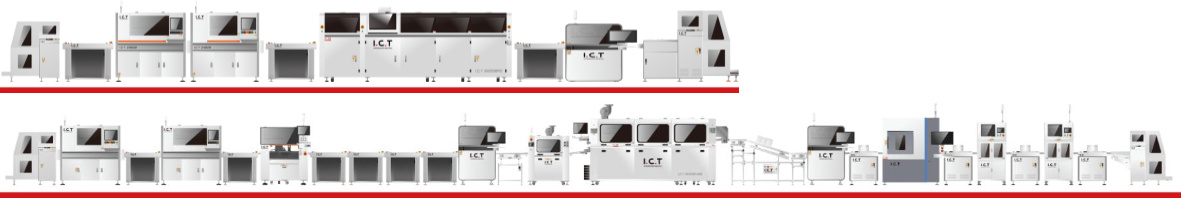

|  DIP Line udstyrsliste

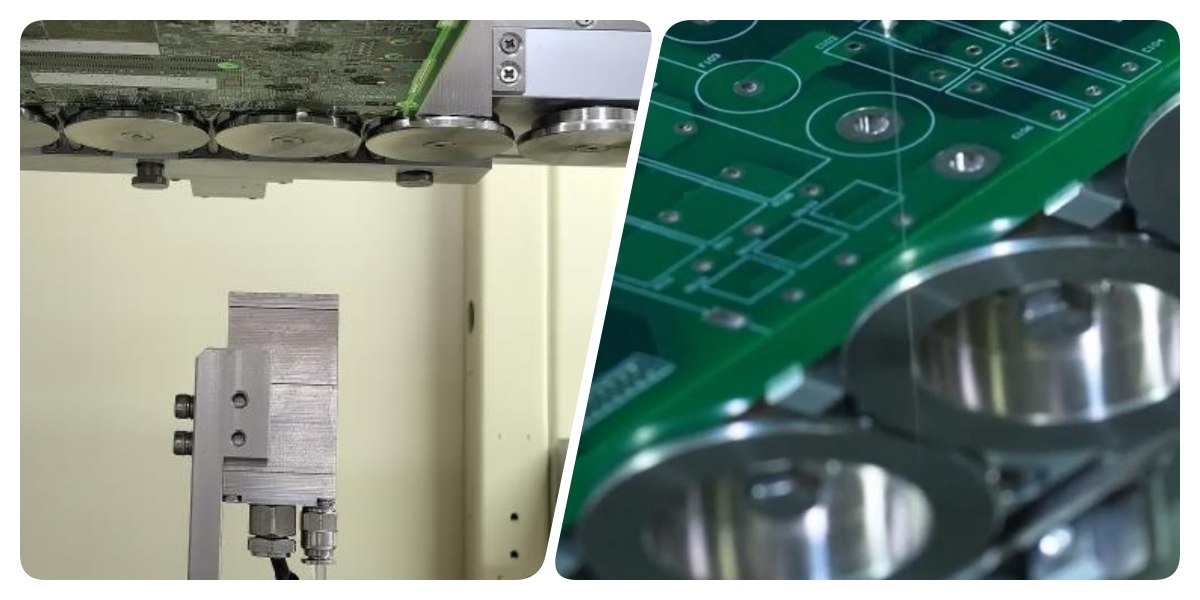

Præcisionsfluxapplikation

Selective Wave Soldering Machine har et banebrydende fluxsystem til præcis påføring. Den bruger en højfrekvent pulsindsprøjtningsventil til at levere små, ensartede fluxprikker med faststofindhold på under 10 %, hvilket sikrer optimale fluxresultater. En tryktank opretholder et stabilt fluxtryk uanset brug, mens en bakke under jetventilen opsamler rester for nem vedligeholdelse. Dysen, monteret på en XY-platform med 0,02 mm repeterbarhed og japanske SMC pneumatiske komponenter, leverer pålidelig og effektiv ydeevne.

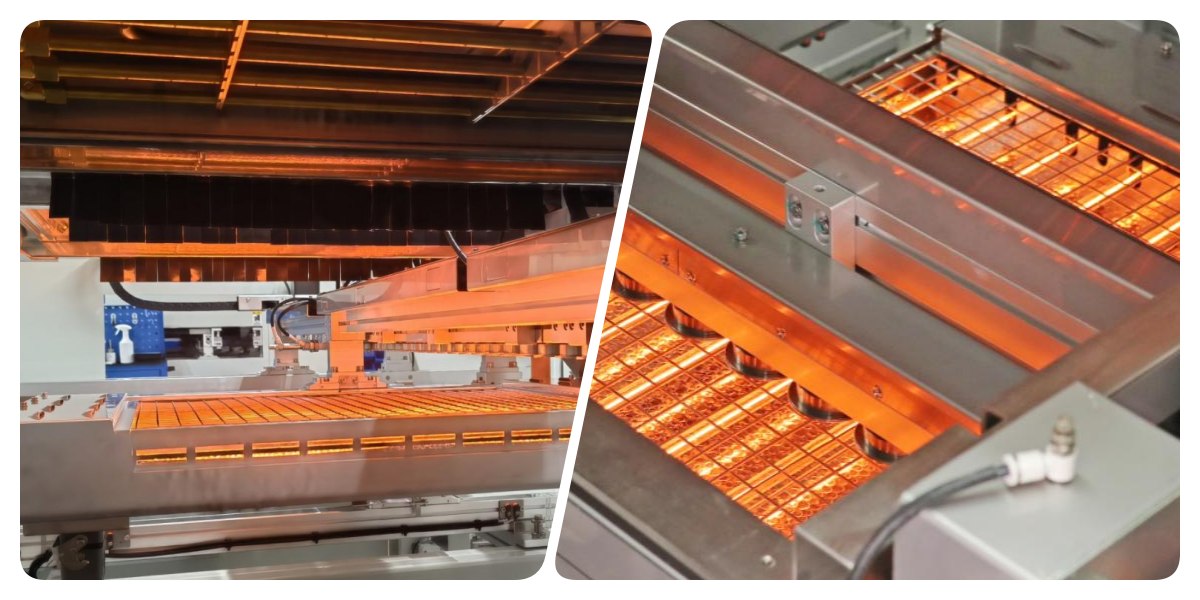

Effektiv forvarmningsoptimering

Forvarmningssystemet er designet til at forbedre svejseeffektiviteten med en robust opsætning. Den inkluderer standard bundforvarmning og en justerbar IR-varmer på toppen for effektiv, stabil varmeledning. Strukturen maksimerer forvarmningsområdet, og all-round højtemperaturbomuld sikrer ensartede temperaturer. Med varmegenererende dele af topmærket og et værktøjsfrit vedligeholdelsesplug-in-design tilbyder den problemfri service til uafbrudt produktion.

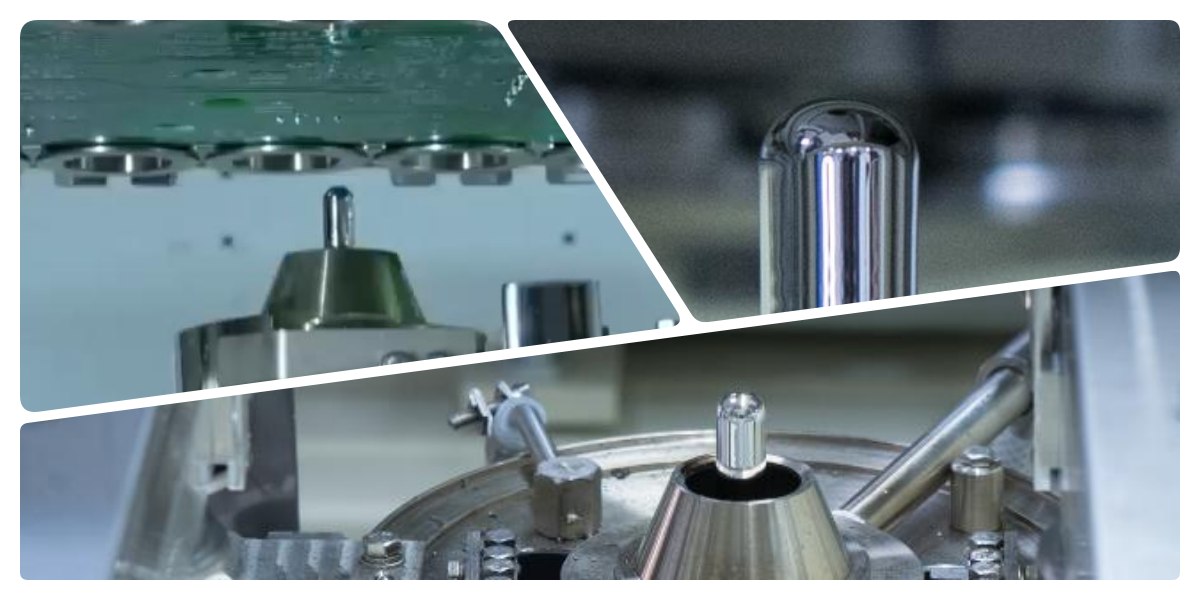

Avanceret loddeteknologi

Loddesystemet giver overlegen ydeevne med avanceret teknologi. En elektromagnetisk pumpe sikrer stabiliteten og pålideligheden af ​​loddetoppen, mens software styrer loddetemperatur, N2-temperatur, bølgehøjde og kalibrering. Titanium loddepotten, kombineret med en støbejernsvarmer, forhindrer lækager og varmer hurtigt op. Et N2 online varmesystem forbedrer befugtning og reducerer slagg, hvilket sikrer loddesamlinger af høj kvalitet.

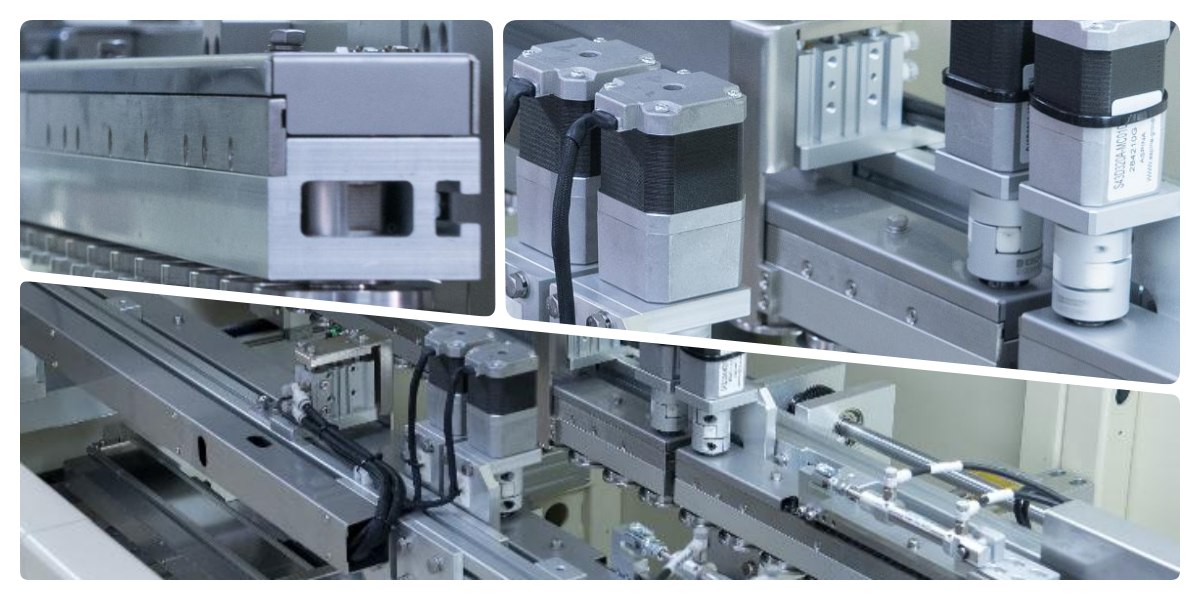

Holdbart transmissionsdesign

Transmissionssystemet tilbyder holdbarhed og stabilitet for problemfri drift. Den er konstrueret med specielle materialeprofiler og et gennemtænkt design og inkluderer et tredelt rullemodul og PCBA side-/topklemmesystem til at fastgøre brædder. Den fortykkede tilpassede skinne understøtter en belastning på 20 kg med uafhængig kontrol af hvert transportområde drevet af japanske motorer og pneumatik, hvilket sikrer præcis, kollisionsfri bevægelse.

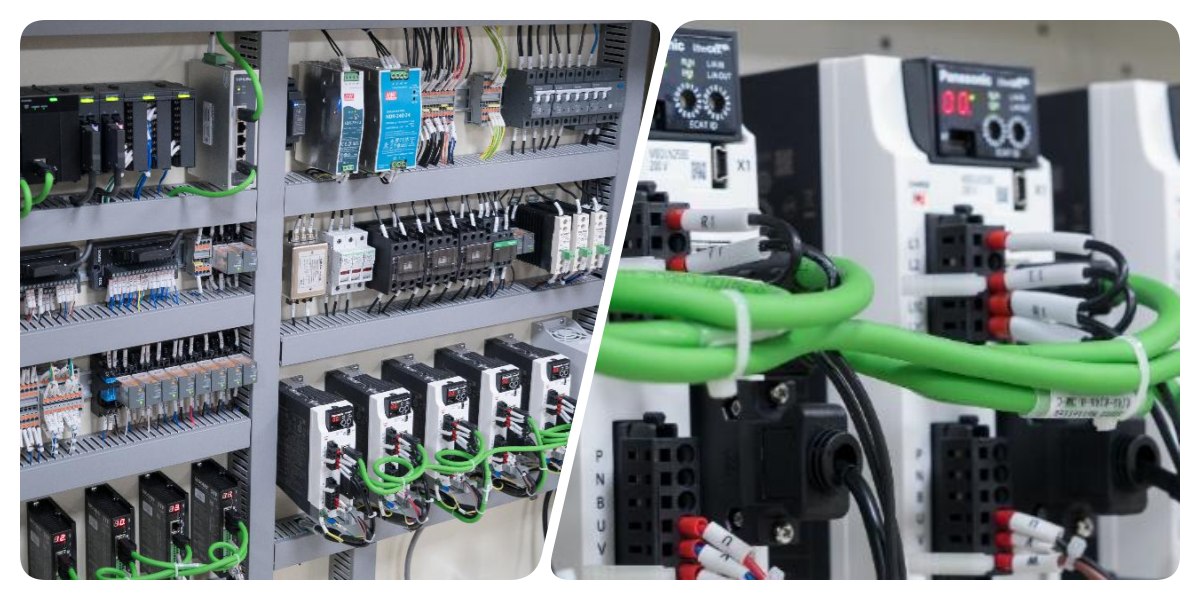

Pålidelig kontrolintegration

Kontrolsystemet leverer pålidelig og udvidelig ydeevne. Den har et avanceret PLC+-modul buskontrolsystem, der er kompatibelt med CE- og Industry 4.0-standarder, hvilket øger kapaciteten og stabiliteten. Udstyret med globale højkvalitets elektriske dele og Cat-6 netværkskabler sikrer den hurtig kommunikation og responsiv drift, hvilket gør den til et solidt fundament for maskinen.

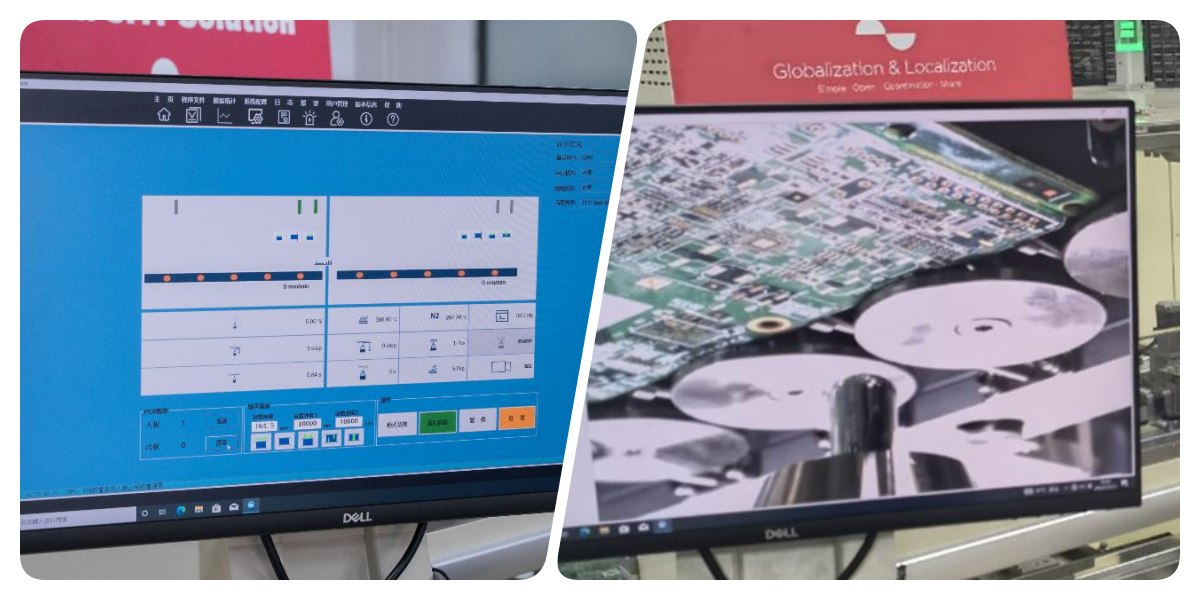

Brugervenlig betjeningsgrænseflade

Operativsystemet forbedrer brugervenligheden med et intuitivt design. Den tilbyder en guidet programmeringstilstand med CCD-hurtig programmering og automatisk dyseidentifikation for effektivitet. Billedprogrammering muliggør koordinatkorrektion og -verifikation, mens en datavisualiseringsgrænseflade i realtid muliggør skift med én knap til CCD-lodning. Tilgængelig på flere sprog som kinesisk, engelsk og japansk, det passer til et globalt publikum.

|  Specifikation

On-line selektiv bølge lodningsmaskine
Model	ICT SS540	ICT SS550	ICT SS550P1	ICT SS550P2
Modulær online	Spray + Forvarmning & Lodning	Spray + Forvarmning + Lodning	Spray + Forvarmning + Lodning +Lodning	Spray + Forvarmning + Lodning + Lodning + Lodning
Lodningssystem
Dysemængde	1	1	2	3
Loddepotte Antal	1 sæt	1 sæt	2 sæt	3 sæt
Dobbelt gryde (valgfrit)	N/a	Valgmulighed	Valgmulighed	Valgmulighed
Solder Pot Power	2,35 kw	2,35 kw	4,70 kw	7,05 kw
Flux system
Fluxopbevaringstank	1L	1L	2L	2L
Fluxstøtte	Fluxalarm, automatisk
Sprøjtedyse	Germany Jet Valve (Plet- og linjesprøjtning) 1 sæt
Sprøjtedysestørrelse	130um (180um, 210um option)
Sprøjtehastighed	0 ~ 20mm/s
Sprøjtedyse  flyttehastighed	0 ~ 400 mm/s
Forvarmningssystem
Forvarmningstilstand	Varm luft og IR	Varm luft og IR	Varm luft og IR	Varm luft og IR
Forvarmningsområde	L500*B500mm	L500*B500mm	L500*B500mm	L500*B500mm
Forvarmningszone	Top varmluft: 2, nederste IR: 1
Bundforvarmningseffekt	Max.12kw
Top Forvarmningseffekt	Max.6kw
Opvarmningstid	Ca. 15 min (indstilling 150 ℃)
Kontroltilstand	PC+PLC
Transportsystem
PCB-størrelse (med armatur)	120*60~500*500mm
Udskiftning af PCB	Online
PCB Top Clearance	120 mm
Transporthøjde	900 ± 20 mm
Transportbredde	60 ~ 500 mm
Mål: mm	L1850*W1850*H1480	L2560*W1750*H1480	L2560*W1950*H1480	L2600*W1950*H1480
Vægt	Cirka: 800 kg	Cirka: 1200 kg	Cirka: 1300 kg	Cirka: 1500 kg

|  DIP Line udstyrsliste

|  Video om kundesucces

I 2024 rejste ICT-ingeniører til Europa for at levere eftersalgsservice til et bilbatterifirma og fremviste Selective Wave Soldering Machine SS550 med dens 4-cylindrede selektive loddedemo. Videoen fremhævede maskinens stabile bølgekalibrering og højkvalitets loddesamlinger. Kundens endelige produkt, bilbatterikomponenter, blev tydeligt vist og viste, hvordan udstyret forbedrede produktionseffektiviteten og kvaliteten. ICTs professionelle service og maskinydelse fik stor ros, hvilket afspejler vores globale supportstyrke.

|  Professionel service og træning

ICT tilbyder omfattende service og uddannelse for at sikre kunderne tryghed. Vores tjenester omfatter udstyrsinstallation, vedligeholdelse og teknisk support, med ingeniører, der yder vejledning på stedet skræddersyet til dine behov. Træning dækker betjening, parameterindstillinger og fejlfinding for hurtig beherskelse. Vi yder også fjernassistance og regelmæssige optimeringstip for at tilpasse os produktionsændringer. Med 25 års ekspertise er ICT forpligtet til at opbygge langsigtede partnerskaber og forbedre din effektivitet.

|  Kunde ros

Kunder roser IKT-ingeniører meget for deres professionalisme og hurtige svar. Maskinens effektive svejsning og stabile ydeevne er almindeligt værdsat som vigtige produktionsaktiver. Vores omhyggelige emballage sikrer sikker levering, mens hurtig problemløsning vinder konsekvent anerkendelse og styrker kundernes tillid til IKT

|  Industri certificeringer

ICT har internationale certificeringer som CE, RoHS og ISO9001, hvilket bekræfter, at vores udstyr opfylder globale sikkerheds- og kvalitetsstandarder. Vi ejer også flere patenter, der viser innovation inden for selektiv loddeteknologi. Disse legitimationsoplysninger afspejler IKT's dedikation til kvalitet og kundernes tillid.

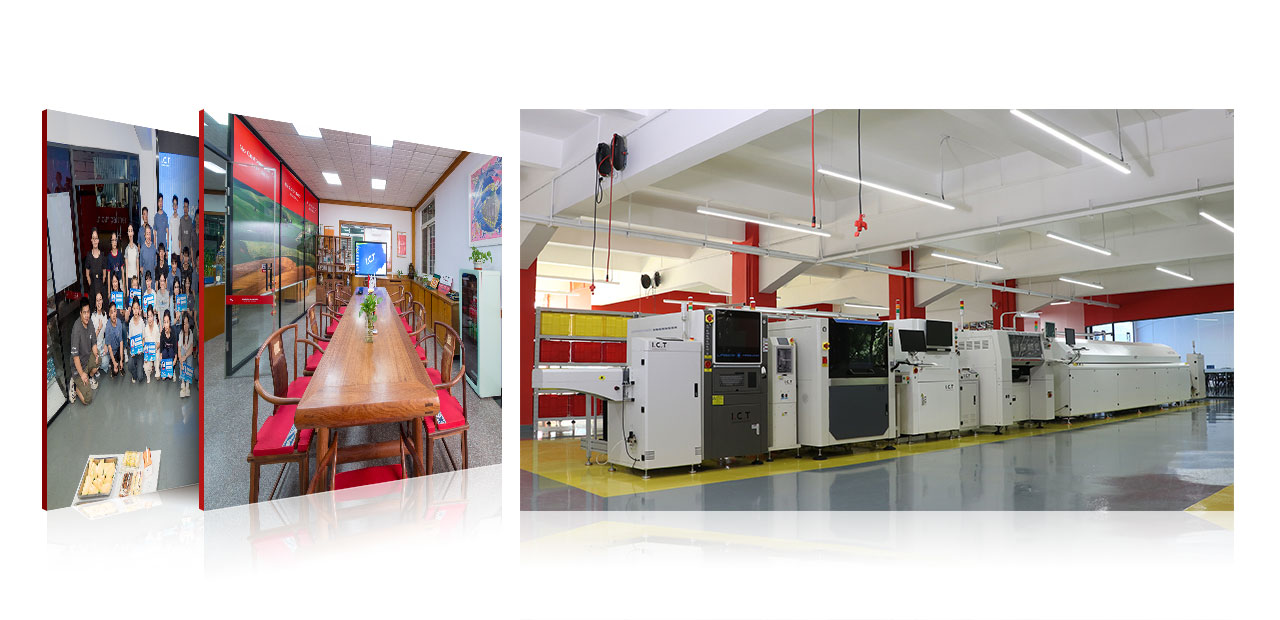

|  Om IKT-virksomhed og fabrik

ICT er en førende virksomhed med intern R&D og produktion, der beskæftiger et stort team, der er vokset hurtigt i de senere år. Vi betjener over 1600 kunder i 72 lande, understøttet af en fabrik med strenge testprocesser og et robust kvalitetsstyringssystem. Med 25 års erfaring fortsætter ICT med at innovere og levere pålidelige løsninger til den globale elektronikfremstillingsindustri.
