| PCB Lodderobot Oversigt

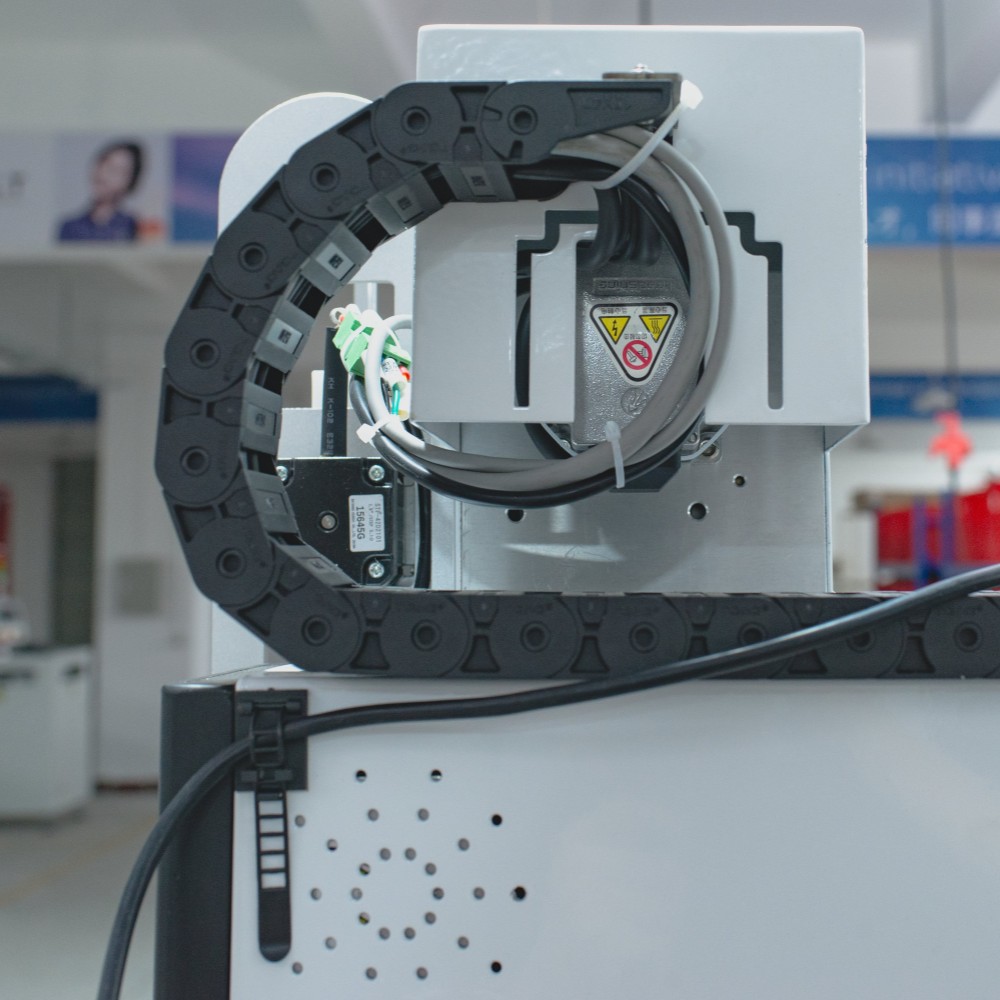

PCB-lodderobotten er designet til effektiv og præcis lodning af PCB og små elektroniske moduler. Den integrerer femakset bevægelse, automatiseret trådfremføring og højhastighedsinduktionsopvarmning for at sikre ensartede, gentagelige loddesamlinger. Operatører kan programmere loddebaner, justere fremføringshastigheder og overvåge kvaliteten ved hjælp af et valgfrit vision-system. Kompakt til bordopsætninger eller integration i komplette SMT-produktionslinjer, det forbedrer gennemløbet, reducerer arbejdskraft og garanterer ensartet højkvalitetsoutput på tværs af forskellige PCB-designs.
| Funktion af automatisk lodderobot
Nem programmering
Operatører kan programmere op til 200 loddepunkter pr. PCB på under 5 minutter. Stier, opholdstider og loddemængder kan justeres. Der kan lagres op til 10 printprogrammer for hurtigt at skifte mellem forskellige printtyper uden produktionsnedetid.
Stabil varmepålidelig lodning
Højfrekvent induktionsopvarmning når 500°C inden for 3 sekunder og holder ±1°C. Sølvspoleelementer holder over 2.000 timer og understøtter 100+ loddesamlinger pr. cyklus, hvilket sikrer ensartet lodning selv i tætte PCB-områder.
Fra manuel til standardiseret
Undervisning i programmering konverterer manuel lodning til automatiserede, gentagelige sekvenser. Digitale koordinater gemt med ±0,1 mm nøjagtighed reducerer menneskelige fejl med over 90 %. Batch-til-batch-konsistens opretholdes for alle PCB'er.
Præcis loddetilførsel Perfekte samlinger
Loddetråd (0,6–1,2 mm) fremføres med 1–50 mm/s med ±0,02 mm præcision. Fluxrester og sprængt tin minimeres. Hver samling består inspektion og sikrer højt udbytte på tværs af PCB-samlinger.
Ren spids konsekvent kvalitet
Automatisk spidsrensning finder sted hvert 5. minut eller efter 50 samlinger. Luft og ståltråd fjerner oxidation og rester, forlænger spidsens levetid med 50 % og bibeholder ensartet loddekvalitet under højvolumenproduktion.
| Automatisk lodderobotspecifikation
| Specifikation | I.CT-SR300 | I.CT-SR530 | I.CT-SR250D | I.CT-SR250DD |
|---|---|---|---|---|
| Platform nummer | 1 | 1 | 2 | 2 |
| Hovednummer | 1 | 2 | 1 | 2 |
| Varmekraft | 150w | 300w | 150w | 300w |
| Maks. PCB størrelse | 300×300 mm | 500×300 mm | 250×250 mm for hver platform | 250×250 mm for hver platform |
| Max bevægelseshastighed | X,Y-akse: 600-800 mm/s, Z-akse: 400 mm/s, R-akse: 300°/s | X,Y-akse: 600-800 mm/s, Z-akse: 400 mm/s, R-akse: 300°/s | X,Y-akse: 600-800 mm/s, Z-akse: 400 mm/s, R-akse: 300°/s | X,Y-akse: 600-800 mm/s, Z-akse: 400 mm/s, R-akse: 300°/s |
| Loddespids Rens | Ståltråd og lufttryk (valgfrit: Roterende børsterengøring) | Ståltråd og lufttryk (valgfrit: Roterende børsterengøring) | Ståltråd og lufttryk (valgfrit: Roterende børsterengøring) | Ståltråd og lufttryk (valgfrit: Roterende børsterengøring) |
| Loddetråd | 0,6~1,2mm loddetråd | 0,6~1,2mm loddetråd | 0,6~1,2mm loddetråd | 0,6~1,2mm loddetråd |
| Loddefodringshastighed | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Gentagen nøjagtighed | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Temperaturområde | Stuetemperatur – 500°C | Stuetemperatur – 500°C | Stuetemperatur – 500°C | Stuetemperatur – 500°C |
| Temperatur nøjagtighed | ±1°C | ±1°C | ±1°C | ±1°C |
| Køretilstand | Trinmotor | Trinmotor | Trinmotor | Trinmotor |
| Kontroltilstand | Teach Pendant | Teach Pendant | Teach Pendant | Teach Pendant |
| Lufttryk | 4,5~6 kg/cm² | 4,5~6 kg/cm² | 4,5~6 kg/cm² | 4,5~6 kg/cm² |
| Strømforsyning | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Dimension | 750×650×880 mm | 780×660×770 mm | 930×650×880 mm | 1280×750×950 mm |
| Vægt | Ca 60 kg | Ca 70 kg | Ca 80 kg | Ca 85 kg |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.
