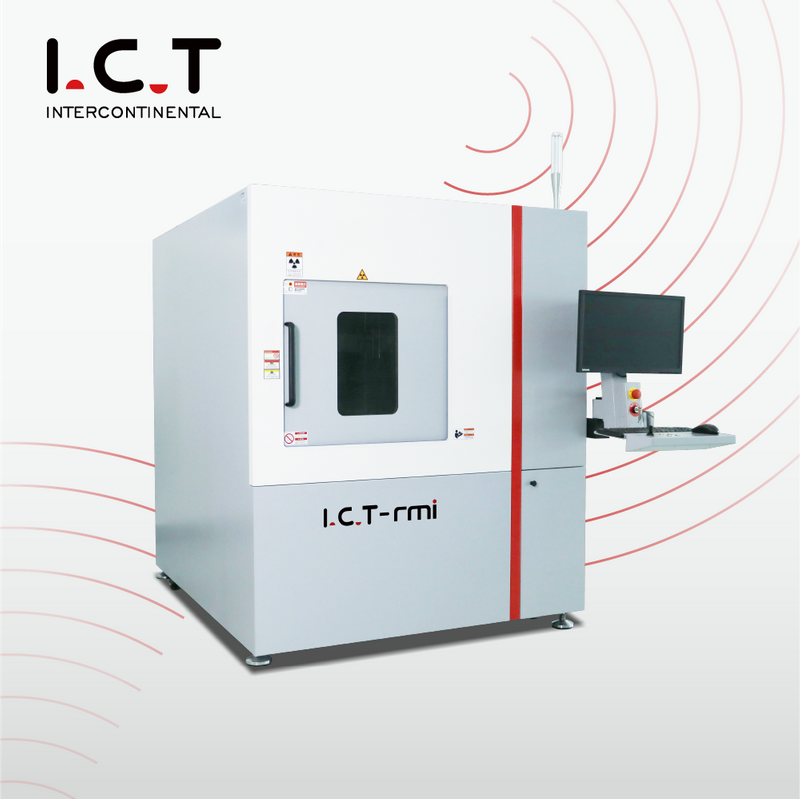

I.C.T X-9200 |Højopløselige SMT røntgeninspektionsmaskiner til PCB'er

X-9200 er designet til at levere røntgenbilleder i høj opløsning til elektronikindustrien.Dette alsidige system er effektivt til mange applikationer i PCB-fremstillingsprocessen.Det kan bruges til at detektere integrerede kredsløbschips og halvledere, herunder BGA, IGBT, flip chip og PCBA komponentsvejsning, LED, IC emballage og andre industrier til højpræcisionstestning.

  • X-9200

  • I.C.T

  • X-ray inspection machine

Tilgængelighedsstatus:
Antal:
Forhøre Læg i kurv

I.C.T X-9200 |Højopløselige SMT røntgeninspektionsmaskiner til PCB'er

Oversigt

IKT X-Ray x-9300

SMT Offline X-ray X-9200

X-9200 er designet til at levere røntgenbilleder i høj opløsning til elektronikindustrien.Dette alsidige system er effektivt til mange applikationer i PCB-fremstillingsprocessen.Den kan bruges til at detektere integrerede kredsløbschips og halvledere, herunder BGA, IGBT, flipchip- og PCBA-komponentsvejsning, LED, IC-emballage og andre industrier til højpræcisionstestning.

Funktioner  af røntgeninspektionsmaskine for PCB'er:

1. CNC-program: automatisk batch-detektion af forskellige positioner af prøver;

2. Array-funktion: automatisk batch-detektion af prøver med faste positioner og samme afstand;

3. Længde- og breddemåling: mål længden og bredden af ​​en del af detektionsområdet;

4. Visuel navigationsgrænseflade: præcis positionering, XY for at opnå præcis forskydning af joysticket;

5. Simuler farve: bedre observere inspektionsbilledet;

6. Boblemåling: En-tast måling af boblestørrelse, tomrumshastighed og blikklatrehøjde;

7. Automatisk ON/OFF X-RAY lysrør for at detektere prøver i batcher;

8. Udstyret med japansk røntgenlysrør kan detektionsnøjagtigheden nå 1um;

9. Digital X-RAY fladskærm i høj opløsning;

10. Scenen kan rumme et stort antal prøver af forskellige størrelser;

11. Valgfri 360° rotation af scenen for at detektere prøver;

12. Tillad 60° hældningsobservation;

13. Windows-navigation, praktisk målsporing;

14. Ergonomisk design, venligt menneske-maskine interface;

15. Høj sikkerhed med EU CE-certifikat, International Quality Management System ISO og AERB-certifikat for røntgen.

Ansøgning  af røntgeninspektionsmaskine for PCB'er:

SMT, BGA, CSP, LGA, POP, SIP, Flip Chip, LED, IGBT, Semiconductor, Emballagekomponenter, Batteri, Elektroniske komponenter, Autodele,

LCM display modul, andre specielle industrier.

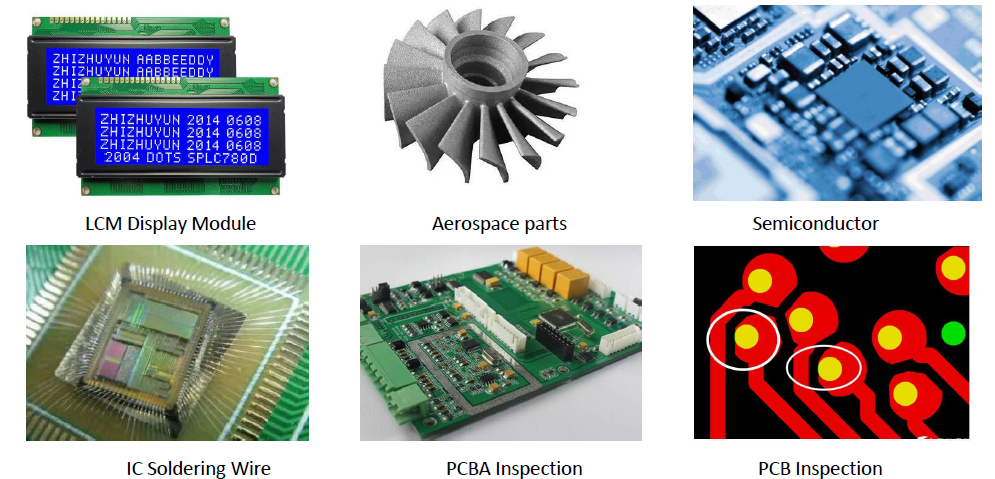

PCB X-RAY applikation

Specifikation  af røntgeninspektionsmaskine for PCB'er:

Vare Model I.C.T  X-9200
Røntgenrør

Type

Transmissivt lysrør
Spænding 100kv/110kv, 200μA/300μA
Rumlig opløsning 1 μm
Flad panel Billedoptagelsesmetode Digital fladskærmsbilleddannelse
Billednøjagtighed 76μm
A/D konvertering kvantiseret tæthedsværdi 16 bit
Løsning 1648*1644px
Acquisition frame rate 30 FPS
System Forstørrelse 2500x
Operativ system Windows 10
Strøm AC110-220V, 50-60HZ, 1800W
Strålingssikkerhedstest <1 uSV/H
Struktur Maks.Indlæsningsstørrelse 690*685 mm
Maks.Inspektionsområde 670*665 mm
Maks.Lastevægt ≤20 kg
Platformens rotationsvinkel 60°
Dimension 1510*1770*1850 mm
Vægt 1800 kg
Platform bevægelse Manuel/Auto

* I.C.T bliver ved med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan blive opdateret uden særlig varsel.
