ICT-510
I.C.T

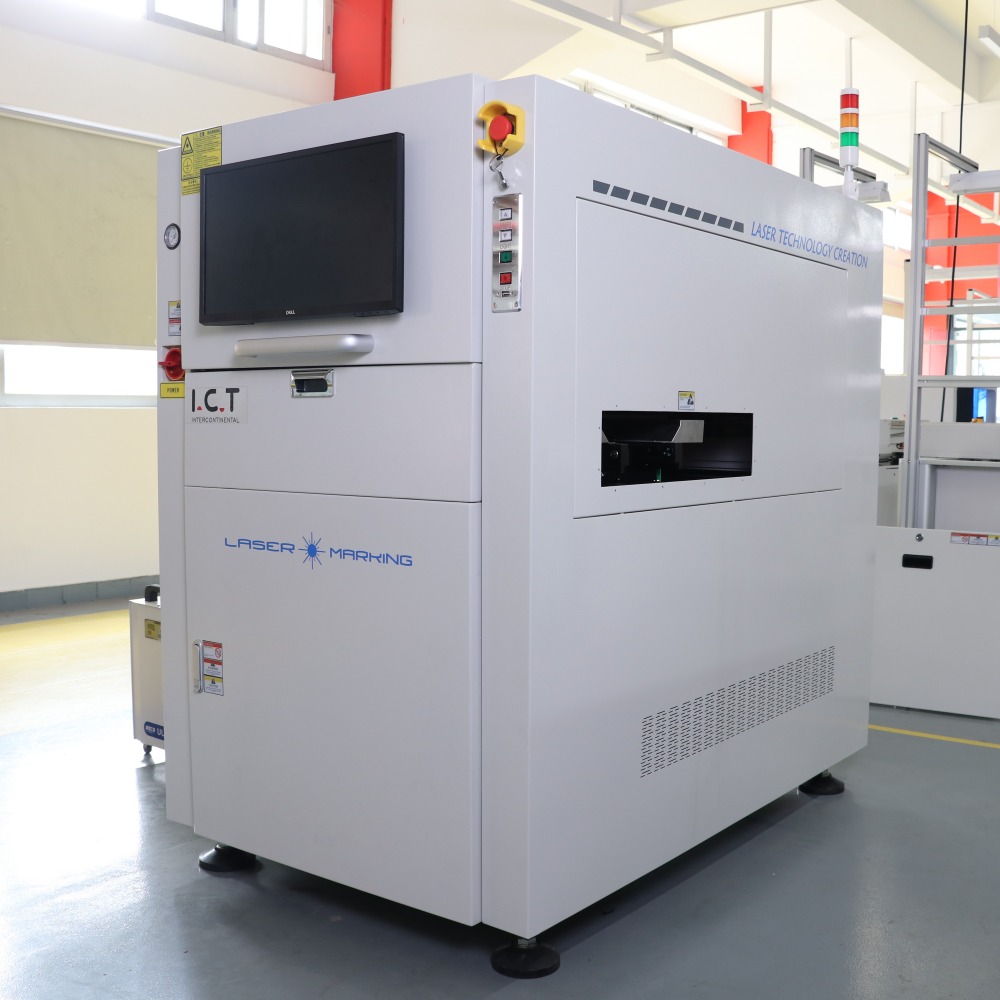

PCB Laser Marking
| Antal: | |
|---|---|
| Alsidige lasermarkeringsmaskiner til PCB-sporbarhed
Lasermarkeringsmaskinerne giver en berøringsfri, højpræcisions måde at markere tekst, stregkoder, QR-koder og grafik direkte på PCB'er i SMT-linjer. De leverer ±0,05 mm nøjagtighed og håndterer brætstørrelser op til 510×460 mm på tværs af fire modeller: ICT-400, 460, 510 og 510L. Lasermuligheder omfatter UV til sarte overflader, Grøn til plast, Fiber til metaller og CO₂ til FR4, med 50W fiberlasermarkeringsmaskinevarianten, der udmærker sig på ledende spor og metalområder. Systemet forbinder gnidningsløst til samlebånd til MES-dataudveksling i realtid og tilbyder både online og offline tilstande. Uden blæk, etiketter eller opløsningsmidler eliminerer det omkostninger til forbrugsstoffer, forhindrer forurening og undgår duplikatmærkningsproblemer. Disse maskiner er i stand til hastigheder op til 7000 mm/s med stabilt output og sikrer klare, varige mærker, der understøtter effektiv sporbarhed og opfylder strenge kvalitetskrav inden for elektronikfremstilling.
| Funktion
Robust køresystem til jævn bevægelse
Drivsystemet har et buebroophængsdesign parret med kugleskruer af høj kvalitet og lineære føringer fra pålidelige leverandører TBI og HIWIN/PMI. To separate højpræcisions servomotorer styrer uafhængigt X- og Y-akserne og bibeholder nøjagtig positionering under varierende bordvægte. Fleksible lukkede tankkæder, understøttet af hjælpeprofiler, leverer en stabil bevægelse med lav vibration under længerevarende drift. Et praktisk støvdæksel beskytter nøglekomponenter mod forurenende stoffer, hvilket reducerer rengøringsfrekvensen og de samlede vedligeholdelsesudgifter. Denne solide konstruktion sørger for, at lasermarkeringsmaskinerne yder ensartet i SMT-miljøer med højt tempo, hvilket direkte bidrager til pålidelig markering og reduceret nedetid.
Fleksibelt mærkningssystem til brede applikationer
Operatører vælger mellem UV-, Grøn-, Fiber- eller CO₂-lasere baseret på materialetype og produktionsbehov. Hver laser bevarer stabil bølgelængde, høj præcision og lang levetid for pålidelig daglig brug. Fabrikskalibrering indstiller brændvidden nøjagtigt, hvilket eliminerer manuelle justeringer, mens Z-aksen automatisk matcher bordhøjden. Kølingsmetoder er valgt specifikt for hver laser for at forhindre termiske problemer i kontinuerlige kørsler. Flere strålekonfigurationer håndterer komplekse layouts og udfordrende overflader effektivt. Dette tilpasningsdygtige system gør det muligt for lasermarkeringsmaskinerne at producere skarpe, ensartede mærker, der opfylder sporbarhedskrav på tværs af forskellige elektroniske samlingsprocesser.
Beskyttende transportsystem til sikker håndtering
Modeller med integreret flip-funktion behandler dobbeltsidede printkort i en enkelt cyklus, og imødekommer komplekse mærkningsbehov effektivt. Segmenterede styreskinner bruger antistatiske ESD-remme til at beskytte følsomme komponenter mod statisk udladning. Højstyrke synkrone bælter tilbyder justerbar hastighed for at justere med line flow, mens dedikerede spændingsanordninger holder bælter i optimal stand. Kugleskruer og stive aksler muliggør synkron breddejustering, hvilket sikrer perfekt front-til-bag-skinneparallelisme og forhindrer brætforskydning. Cylinderbafler giver fin standsningsnøjagtighed. Disse elementer kombineres for at flytte PCB'er blidt og præcist, hvilket understøtter uafbrudt produktion og højt førstegangsudbytte.
Pålideligt kontrolsystem til sikker drift
Kontrollayoutet bruger organiseret ledningsføring og tydelig mærkning, hvilket gør rutinetjek og reparationer ligetil. Højpræcisions servodrev og motorer sikrer jævn, vibrationsfri bevægelse hen over arbejdsområdet. Luftkonvektionskøling styrer effektivt varmeopbygning i produktionsindstillinger. ICT's integrerede styrekort fungerer pålideligt med enkle vedligeholdelsesbehov. En uafhængig lækagebeskyttelseskontakt tilføjer elektrisk sikkerhed, og fuld overensstemmelse med CE- og UL-standarder opfylder globale krav. Dette praktiske design holder lasermarkeringsmaskinerne kørende sikkert og forudsigeligt, hvilket tillader fokus på output i stedet for fejlfinding.
Brugervenlig operatørgrænseflade
Grænsefladen tilbyder et guidet, intuitivt layout, der reducerer træningstiden for operatører. Den er bygget på en ægte Windows-platform og gemmer flere programmer til hurtige produktskift. Fuldskærmsscanning viser justeringsmønstre direkte på skærmen, hvilket accelererer programmeringen. Koaksial kameraplacering eliminerer ekstra kalibreringstrin. Standard MES-porte understøtter sømløse fabriksforbindelser med tilpassede protokoller tilgængelige. Disse funktioner minimerer fejl, forkorter opsætningstiden og hjælper med at integrere lasermarkeringsmaskinerne problemfrit i eksisterende SMT-arbejdsgange.
| Specifikation
| Parameter | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| Max PCB -størrelse | 380 × 380 mm | 510 × 450 mm | 510 × 400 mm | 510 × 460 mm |
| Markeringsrækkevidde | 280 × 380 mm | 460 × 450 mm | 430 × 400 mm | 510 × 460 mm |
| PCB flip funktion | Ja (indbygget flipper) | Ja (indbygget flipper) | Ingen | Ingen |
| Maskinens dimension | 835 × 1488 × 1566 mm | 974 × 1528 × 1616 mm | 1054 × 1568 × 1523 mm | 1054 × 1470 × 1523 mm |
| Maskinvægt | 700 kg | 800 kg | 750 kg | 800 kg |
| Mærkningspræcision | ±0,05 mm (samme for alle) | ±0,05 mm (samme for alle) | ±0,05 mm (samme for alle) | ±0,05 mm (samme for alle) |
| PCB -tykkelse | 0,5-5 mm (samme for alle) | 0,5-5 mm (samme for alle) | 0,5-5 mm (samme for alle) | 0,5-5 mm (samme for alle) |
| Markeringshastighed | <7000 mm/s (samme for alle) | <7000 mm/s (samme for alle) | <7000 mm/s (samme for alle) | <7000 mm/s (samme for alle) |
| Understøttede lasertyper | UV, Grøn, Fiber, CO₂ (samme for alle) | UV, Grøn, Fiber, CO₂ (samme for alle) | UV, Grøn, Fiber, CO₂ (samme for alle) | UV, Grøn, Fiber, CO₂ (samme for alle) |
| PCB sikkerhedshøjde | Top <25 mm, bund <20 mm (samme for alle) | Top <25 mm, bund <20 mm (samme for alle) | Top <25 mm, bund <20 mm (samme for alle) | Top <25 mm, bund <20 mm (samme for alle) |
Sådan vælger du laser:
UV-laser (355nm) : Bedst til varmefølsomme PCB'er, FR4-loddemaske, fleksible kredsløb. Kuldemærkning, minimal skade, høj kontrast.
Grøn laser (532nm) : Ideel til plast, siliciumwafers, keramik, reflekterende belægninger. Fremragende absorption, ultrafine mærker, lav varmepåvirkning.
Fiberlaser (1064nm) : Perfekt til metaller, kobber/aluminiumspor, metalliske PCB'er. Dybe, permanente, hurtige mærker med høj kontrast.
CO₂-laser (10600nm) : Velegnet til standard FR4, loddemaske, organiske belægninger. Stabil, god kontrast, omkostningseffektiv til stive brædder.
| Integreret SMT produktionslinjeløsning
ICT leverer komplette højkvalitets SMT-linjer designet til krævende sektorer som bilelektronik, medicinsk udstyr og LED-belysning. Linjen starter med en PCB-vakuumindlæser , der fører rent PCB ind i processen. Dernæst afsætter en automatisk loddepasta-printer pasta med høj præcision. Højhastigheds PCB-placeringsmaskine placerer komponenter nøjagtigt og effektivt. Multi-zone Lyra reflow ovne skaber stærke, pålidelige loddeforbindelser. Avanceret AOI-maskine opdager defekter tidligt for at maksimere udbyttet. Robuste PCB-transportører sikrer jævn, synkroniseret bevægelse på tværs af stationer. PCBA-rensemaskiner fjerner fluxrester for øget pålidelighed. Et fuldautomatisk loddepasta-opbevarings- og tempereringsskab bevarer pastakvaliteten til enhver tid. Denne integrerede løsning leverer højt udbytte, lavere omkostninger og ensartet ydeevne, understøttet af ICT's full-service forpligtelse fra installation til løbende teknisk support.
| Kundeprojektcase
ICT afsluttet oversøisk installation og Factory Acceptance Testing (FAT) for to komplette SMT-produktionslinjer hos en nordamerikansk skønhedsinstrumentproducent. Begge linjer passerede produktionsaccept uden problemer. Hver linje indeholdt vores lasermarkeringsmaskiner til pålidelig sporbarhed, SMT-printer med SPI, Panasonic-monteringsanordning, Heller reflow-ovn, AOI-inspektion, PCB-transportører, PCBA-rensemaskine og automatisk loddepastaopbevaring og -varmeskab. Ingeniører håndterede opsætning på stedet, sørgede for grundig træning og optimerede processer, så de matchede nøjagtige behov. Kunden kører nu stabile, højeffektive linjer, der er i stand til at understøtte udvidet produktion af kvalitets skønhedsprodukter og produkter til personlig pleje.
| Global service og træningssupport
ICT leverer komplet teknisk assistance, startende med professionel installation på stedet og idriftsættelse for hurtig opstart. Uddannelsen dækker maskindrift, softwarebrug, programmering, vedligeholdelse og grundlæggende fejlfinding. Ingeniører deler optimeringstip for at forbedre mærkningskvaliteten og linjegennemstrømningen. Support efter installation omfatter hurtig fjerndiagnostik, hurtig levering af reservedele og planlagte opfølgninger. Denne vedvarende forpligtelse minimerer nedetid, forlænger udstyrets levetid og holder ydeevnen høj. Kunder får tillid ved at vide, at lasermarkeringsmaskinerne modtager dedikeret, lydhør service gennem hele deres livscyklus.
| Kundeoplevelse og driftsmæssige fordele
Kunder roser ofte vores ingeniører for deres ekspertise, klare forklaringer og hurtig løsning af opsætningsproblemer. Mange sætter pris på lasermarkeringsmaskinerne for stabil ydeevne, skarpe mærker og nem integration. Positive kommentarer fremhæver sikker emballage og sikker global forsendelse, der beskytter udstyr under transport. Hurtige svar på tekniske spørgsmål styrker tilliden. Samlet set værdsætter kunder de pålidelige maskiner parret med opmærksom service, der understøtter ensartet produktion af høj kvalitet.
| Standarder, kontrol og produktionsdisciplin
IKT-maskiner har nøglecertificeringer, der verificerer sikkerhed, miljøoverholdelse og kvalitetsstandarder. Disse omfatter CE for elektrisk sikkerhed, RoHS for at begrænse farlige stoffer og ISO9001 for struktureret kvalitetsstyring. Flere patenter beskytter innovative funktioner inden for laserstyring, bevægelsessystemer og integration. Disse legitimationsoplysninger bekræfter, at lasermarkeringsmaskinerne opfylder globale krav, fungerer ansvarligt og opnår tillid fra producenter over hele verden.
| Om IKT-virksomhed og fabrik
ICT driver sit eget R&D-team og produktionsanlæg i Dongguan, Kina, der strækker sig over 12.000 m² med 89 ansatte, herunder 20 ingeniører. Siden 2012 har virksomheden ekspanderet hurtigt og betjener nu over 1.600 kunder i 72 lande. Fabrikken anvender strenge tests på hvert produktionstrin, understøttet af et omfattende kvalitetsstyringssystem for ensartet ydeevne. Vi tilbyder end-to-end SMT-løsninger – fra planlægning og levering af udstyr til installation, træning og procesforbedring – og hjælper kunder med at bygge effektive, pålidelige produktionssystemer globalt.
