ICT-510
I.C.T
PCB Laser Marking
| Antal: | |
|---|---|

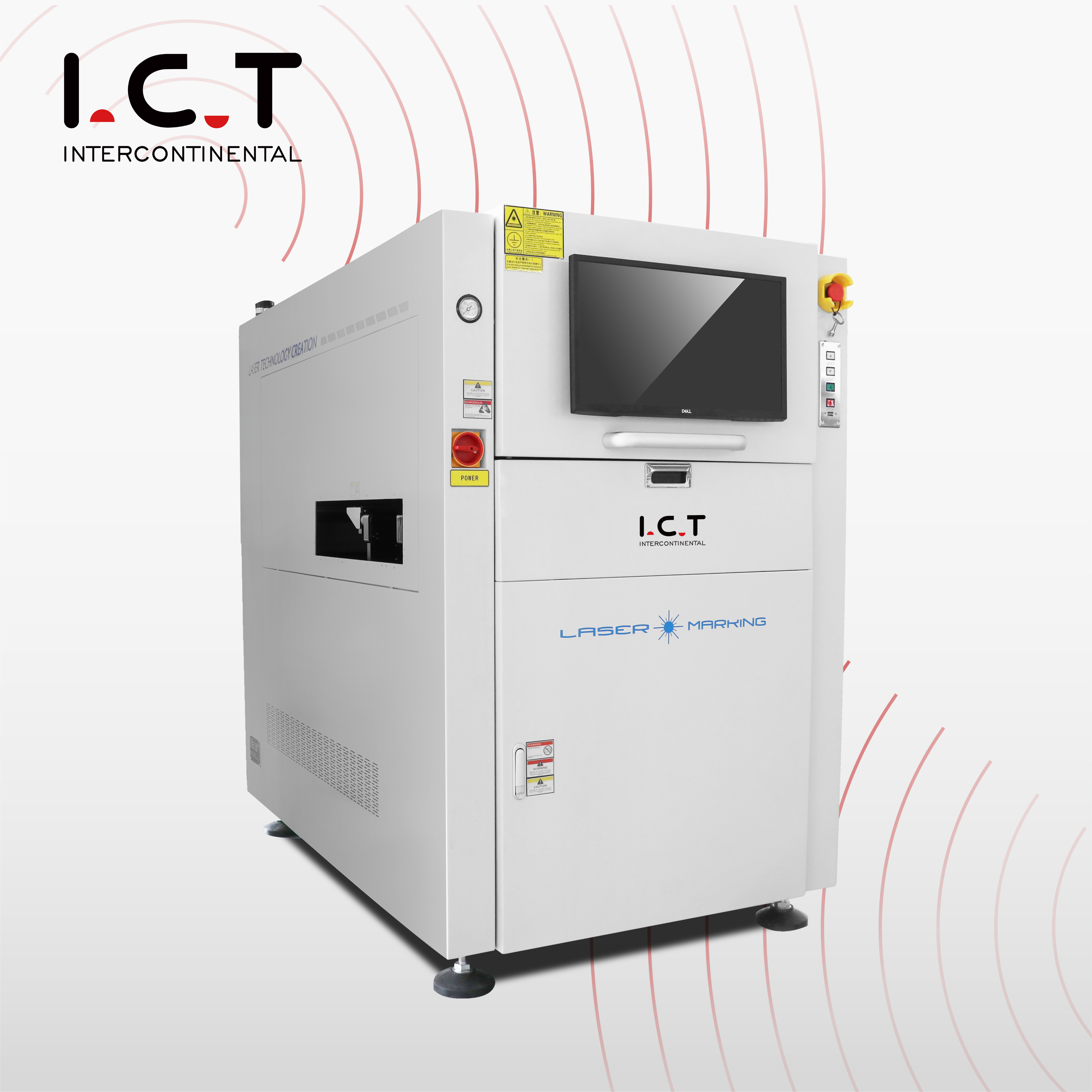

| CO2 Laser Markeringsmaskine
ICT CO2 laser mærkningsmaskinen giver stabil, højhastigheds og præcis mærkning af PCB'er. Den understøtter UV-, grøn-, fiber- og CO2-lasertyper, der er i stand til at udskrive QR-koder, stregkoder og grafik på top og bund PCB overflader. Software tillader jobopsætning, automatisk kodeaflæsning og alarmmeddelelser for ulæselige mærker. Med MES- og ERP-integration optager og returnerer maskinen produktionsdata i realtid. Ideel til elektronikproducenter, der kræver pålidelig, hurtig og sporbar PCB-mærkning.
| Funktion af SMT Laser Marking Machine
Mulighed for multilaser
Understøtter CO2, fiber, UV og grønne lasere. Hver laser er fabrikskalibreret med automatisk Z-aksejustering. Velegnet til forskellige PCB-materialer, fra FR4 til metal- og plastoverflader.
Høj hastighed og nøjagtig mærkning
Udstyret med et højhastigheds vibrerende spejl og CCD positioneringssystem. Mærkningspræcision når ±0,05 mm, hvilket sikrer, at hver kode, tekst eller logo er nøjagtig og læsbar.
Integreret software og automatisering
Software tillader nem jobredigering, flerpunktspositionering og MES/ERP-integration. Automatisk kodelæsning logger resultater og udløser alarmer for eventuelle markeringsfejl, hvilket reducerer fejl og forbedrer sporbarheden.
Miljøvenlig drift
Ingen forbrugsstoffer, vedligeholdelsesfri og miljøsikker. Anti-genudskrivningsfunktioner forhindrer duplikerede mærker. Både offline og online-tilstande understøttes for fleksibel produktion.
| SMT-lasermærkningsmaskinespecifikation
| Vare | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| PCB flip funktion | Indvendig PCB Flipper | Indvendig PCB Flipper | N/a | N/a |
| Max PCB -størrelse | L380×B380mm | L510×B450mm | L510×B400mm | L510×B460mm |
| Markeringsrækkevidde | 280×380 mm | 460×450 mm | 430×400 mm | 510×460 mm |
| Dimension | 835×1488×1566 mm | 974×1528×1616 mm | 1054×1568×1523 mm | 1054×1470×1523 mm |
| Vægt | 700 kg | 800 kg | 750 kg | 800 kg |
| PCB -tykkelse | 0,5-5 mm | 0,5-10 mm | 0,5-5 mm | 0,5-10 mm |
| Markeringshastighed | <7000 mm/s | <7000 mm/s | <6000 mm/s | <6000 mm/s |
| Laser type | UV laser, Grøn laser, Fiberlaser, CO2 laser | |||
| Laserbølgelængde | UV: 355nm, Grøn: 532nm, Fiber: 1064nm, CO2: 10600nm | |||
| Laser Power | UV: 3W (5/10W option), Grøn: 10W, Fiber: 20W, CO2: 30W | |||
| Laser Z-akse løft | Automatisk | |||
| Mærkningspræcision | ± 0,05 mm | |||
| PCB sikkerhedshøjde | Top <25 mm; Bund <20mm | |||
| Relevant produkt | QR-kode, PCB blæk, grøn/blå blæk, kobber, aluminium osv. | |||
| Positionssystem | CCD+MARK | |||
| Driftstilstand | Laser X/Y bevægelse | |||
| Karaktertype | TrueType, JSF, SHX, DMF skrifttyper | |||
| Minimum tegnhøjde | 0,1-0,4 mm | |||
| Transporthastighed | 0–4500 mm/min | |||
| Magt | AC220V, 50/60Hz, Total 3000W | |||
| Lufttryk | 0,5-0,6Mpa | |||
| Standard | Røgrenser | |||
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.
| SMT-linjeudstyrsliste
ICT leverer nøglefærdige SMT-, DIP- og belægningslinjer, der kombinerer PCB-læssere/aflæssere, serigrafi, pick-and-place, SPI/AOI-inspektion, reflow, bølgelodning, belægning, dispensering, transportører og rensestationer. Hver linje er optimeret til høj effektivitet, produktsporbarhed og kvalitetskontrol. MES/ERP-integration sikrer automatiseret sporing af arbejde, batches og materialer. Global installation, træning og support giver problemfri fabriksdrift, minimal nedetid og ensartet produktion på tværs af alle arbejdsgange i elektronikfremstilling.
| Video om kundesucces
IKT støttede en stor elektronikproducent i Usbekistan. Klienten byggede en facilitet, der producerede PCB'er, SSD'er og hukommelsesmoduler. Fra linjeopsætning til produktionstestning, guidede IKT-ingeniører SMT, DIP og belægningslinjeintegration, herunder mærkning, placering, SPI, AOI og reflow. Kunden fremhævede hurtig problemløsning, teknisk vejledning, sikker emballage og høj pålidelighed. Den integrerede løsning forbedrede sporbarhed, produktionseffektivitet og overordnet linjeydeevne, hvilket muliggjorde ensartede output af høj kvalitet.
| Professionel træning og support
IKT giver fuld support på stedet, herunder installation, idriftsættelse og operatørtræning. Ingeniører underviser i laserdrift, linjeintegration og vedligeholdelsesrutiner. Uddannelse sikrer sikker, effektiv drift og reducerer nedetiden. Kunder får selvtillid til at administrere komplette SMT-, DIP- og belægningslinjer med øjeblikkelig adgang til global support til fejlfinding og workflowoptimering.
| Kunde ros
Kunder roser IKT-ingeniører for professionalisme, lydhørhed og klar vejledning. CO2-lasermarkeringsmaskinerne roses for præcision, pålidelighed og nem integration. Kunder sætter pris på sikker emballage, hurtig problemløsning og driftseffektivitet. Kombinationen af pålideligt udstyr og responsiv support sikrer problemfri idriftsættelse og højkvalitetsproduktion.
| Vores certificering
ICT CO2-lasermærkningsmaskinerne har CE-, RoHS-, ISO9001-certificeringer og flere patenter. Overholdelse garanterer sikkerhed, pålidelighed og høj ydeevne. Kunder kan trygt integrere maskinen i SMT-linjer og opnå præcis, sporbar og holdbar mærkning på PCB'er.
| Om os og fabrikken
ICT har et stort R&D- og produktionsteam, der betjener over 1.600 kunder i mere end 70 lande. Streng kvalitetskontrol og inspektionsprocedurer sikrer, at hver maskine lever op til høje standarder. Global teknisk support giver hurtige svar og livscyklusstyring. ICTs erfaring og vækst muliggør nøglefærdige SMT-, DIP- og belægningsløsninger, der leverer effektiv, sporbar og højkvalitets elektronikproduktion på verdensplan.
