BR-120
I.C.T
| Antal: | |
|---|---|

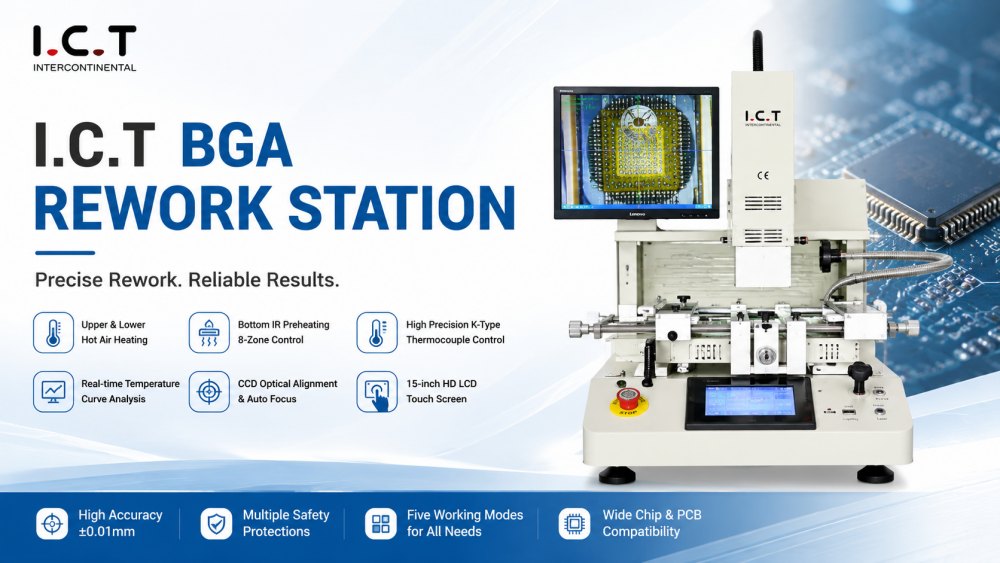

BGA-komponenter kræver præcis termisk styring og nøjagtig positionering for vellykket reparation. BGA Rework Station er designet til hurtig og pålidelig omarbejdning af PCB'er, bærbare boards og LED-moduler. Den integrerer infrarød opvarmning, CCD optisk justering og automatisk temperaturkurvekontrol for at opnå gentagelige resultater. Med multi-zone forvarmning og genflow-kapacitet reducerer stationen risikoen for PCB-skader, samtidig med at den sikrer effektiv komponent-genbearbejdning. ICT BR-120 BGA Rework Station giver operatører en stabil, brugervenlig platform, der forbedrer reparationseffektiviteten og garanterer kvalitet i elektronikapplikationer af høj værdi.
IR Automatic Quick BGA Rework Station Stencil leverer præcis opvarmning af BGA-komponenter. Det multi-zone infrarøde system sikrer ensartet temperatur på tværs af printkortet, minimerer termisk stress, samtidig med at lodningens nøjagtighed bevares. Operatører kan programmere temperaturkurver og overvåge opvarmning i realtid, hvilket understøtter stabile og gentagelige omarbejdninger.
BGA Rework Station Infrared inkluderer højpræcision CCD-optisk justering, der identificerer BGA-komponentpositioner før reflow. Dette sikrer nøjagtig placering, reducerer justeringsfejl og understøtter ensartet reparationskvalitet. For bærbare eller højdensitets-printkort er præcis justering afgørende for pålidelig lodning.
Stationen har øvre og nedre varmezoner til PCB-forvarmning og kontrolleret reflow. Justerbare varmeparametre passer til forskellige pladestørrelser og komponenttyper. Multi-zone-tilgangen reducerer risikoen for vridning af brættet, forbedrer loddeflowet og forbedrer den samlede succesrate for reparation.
Operatører kan overvåge temperatur, justering og reflow-proces gennem 15-tommers berøringsskærmgrænseflade. Programmerbare profiler til forskellige BGA-størrelser muliggør hurtig opsætning og repeterbare reparationsoperationer. Grænsefladen understøtter effektiv arbejdsgang og reducerer indlæringskurven for teknikere i elektronikvedligeholdelseslaboratorier.
| Specifikation:
| Specifikationsværdi | |
|---|---|
| Model | IKT BR-120 BGA Rework Station |
| Strømforsyning | AC:220±10%, 50/60Hz, 2Kw |
| Kontrolmetode | PLC kontrol |
| Dimension (mm) | L900 * W850 * H750, kan tilpasses |
| Vægt Ca | 300 kg |
| PCB Max størrelse | 350*350 mm |
| Omarbejdningsområde | 120*120 mm |
| Temperaturkontrol | Øvre/undervarme uafhængig, programmerbar kurve |
| Opvarmningstype | Infrarød (IR) |
| Optisk system | CCD synsjustering |
| Forvarmningssystem | Multi-zone PCB forvarmer |
| Reflow kontrol | Automatisk PID temperaturkontrol |
| Max komponenthøjde | 15 mm |
| Dyse / Pick System | Justerbar dyse, vakuumsugning |
| Betjeningsgrænseflade | Touchscreen, brugervenlig |
| Valgfri funktioner | Laserpositionering, loddepastainspektion, røgudsugning |
| SMT-linjeudstyrsliste
ICT leverer komplette elektronikproduktionsløsninger, herunder SMT-produktion, DIP-montage, belægningslinjer og BGA-omarbejdningssystemer. Integrering af BGA Rework Station med upstream PCB-samling tillader reparation og omarbejdning at foregå effektivt uden at afbryde produktionen. Multi-zone infrarød kontrol, optisk justering og præcis temperaturovervågning sikrer, at komponenter omarbejdes sikkert, hvilket forbedrer det samlede linjeudbytte og minimerer skrot.
| Produktnavn | Formål i SMT Line |
|---|---|
| PCB -læsser | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Aoi maskine | Inspicerer loddesamlinger og placeringsfejl. |
| SPI maskine | Kontrollerer loddepastaens højde og kvalitet. |
| Sporbarhedsudstyr | Registrerer og sporer produktionsdata: Lasermærkemaskine /labelmontering/blækprinter |
| SMT -rengøringsmaskine | Anvendes til rensning af PCB'er, stencils, armaturer, dyser mv. |
| Laser PCB Routing Machine | Skær PCBA i det endelige produkt |
| Video om kundesucces
ICT forsynede en amerikansk kunde med en komplet SMT- og BGA-omarbejdelsesløsning til USB-opladningsmoduler i flysædesystemer. Projektet omfattede højhastighedsplacering, BGA-omarbejdning og konforme belægningsprocesser. CCD optisk justering og IR-opvarmning sikrede præcis komponentreparation, mens ingeniører understøttede installation, systemintegration og operatørtræning. Denne integrerede løsning muliggjorde pålidelige, gentagelige omarbejdninger og opretholdte kvalitetsstandarder i luft- og rumfartskvalitet på tværs af produktionslinjen.
| Service og træningssupport
BGA reparation kræver stram kontrol over termiske profiler og placeringsnøjagtighed. IKT hjælper fabrikker med at implementere omarbejdningsprocesser, der integreres problemfrit med produktionslinjer. BR-120-stationen sikrer repeterbare reparationscyklusser, reducerer nedetid og forbedrer den samlede effektivitet. Ved at kombinere automatiseret opvarmning, præcis justering og multi-zone temperaturstyring, kan operatører opretholde ensartet kvalitet og optimere omarbejdningsworkflow for højværdielektronik.
| Kundefeedback
ICT giver end-to-end-support til BGA-omarbejdningsstationsimplementering, herunder installation, operatørtræning og fejlfinding. Ingeniører hjælper med at sikre optimal udnyttelse af IR-opvarmning, CCD-justering og programmerbare profiler. Denne vejledning minimerer fejl, forkorter opsætningstiden og forbedrer reparationseffektiviteten. Kunder får praktisk support til både singleboard- og højvolumen-omarbejdningsapplikationer, hvilket sikrer stabil drift og pålidelige produktionsresultater.
| Certificeringer og standarder
Hver BGA Rework Station gennemgår strenge kvalitetsinspektioner for ensartet opvarmning, justeringsnøjagtighed og driftsstabilitet. BR-120 er certificeret under CE-, RoHS- og ISO9001-standarder og opfylder internationale produktionskrav. Materialer af høj kvalitet og strenge tests sikrer langsigtet pålidelighed, stabil ydeevne og sikker omarbejdning. ICT leverer BGA-omarbejdningssystemer, der opretholder præcis termisk kontrol og understøtter ensartet lodning og komponentreparation.
