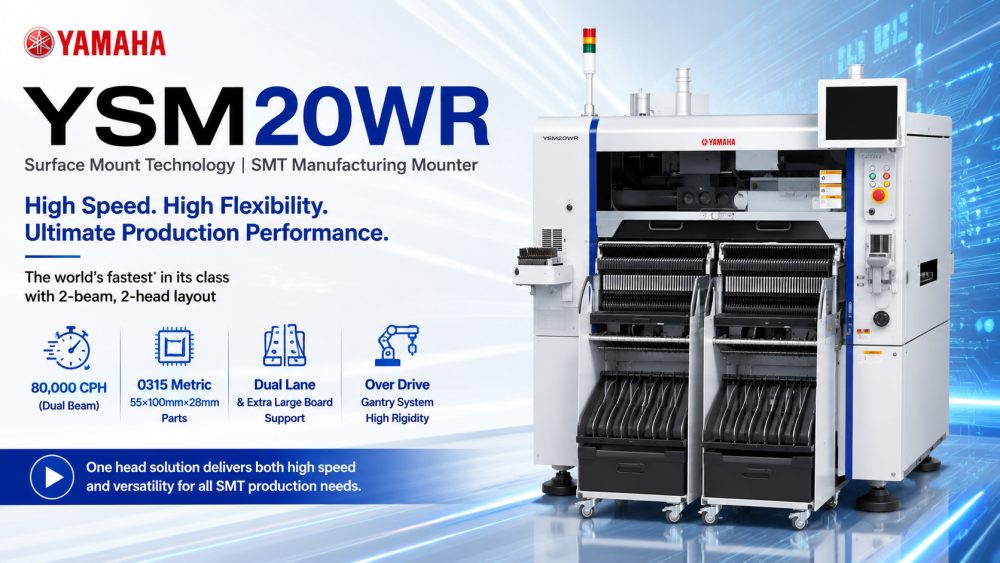

YSM20WR
Yamaha
| Antal: | |
|---|---|
| High-Speed Dual-Lane SMT-maskine
YSM20WR er en Yamaha SMT pick-and-place-løsning designet til dual-lane PCB-samling, der er i stand til at håndtere store printstørrelser og samtidig bevare enestående præcision. Med højhastigheds-multihoved-kapaciteter kan denne maskine rumme en lang række komponentstørrelser. Dens avancerede scannings- og kamerasystemer sikrer nøjagtig placering, mens integreret feeder-teknologi reducerer nedetiden. ICT understøtter kunder med fuld installation, træning og teknisk assistance, hvilket gør det til en ideel løsning for moderne elektroniske producenter, der søger pålidelige, skalerbare SMT-linjer.
| Produktegenskaber
Dual-Lane High-Speed Placering
Udstyret med to X-akse bjælker opnår YSM20WR 80.000 CPH for dobbeltsporede PCB'er, hvilket muliggør højeffektiv produktion.
Multi-Purpose monteringshoved
Højhastigheds HM-hoveder kan rumme komponenter fra 0101 til 55×100×28 mm, mens valgfri multikamerasystemer forbedrer placeringsnøjagtighed og fleksibilitet.
Avanceret Overdrive Gantry System
Overdrive-portalen sikrer jævn PCB-overførsel, minimerer tab under højhastighedsmontering, mens den understøtter store boards op til 742 mm i bredden.
| Specifikation
| Model | YSM20WR |
| Gældende PCB | Enkeltspor L810 x B742mm til L50 x B50mm Dobbeltspor (kun for X-akse 2-stråle specifikationer.) L810 x B356mm til L50 x B50mm |
| Monteringsevne | X-akse 2-stråle: Højhastigheds multi-formål (HM: High-speed Multi) hoved x 2 81.000 CPH (under optimale forhold som defineret af Yamaha Motor) |
| Monteringsnøjagtighed (defineret af Yamaha Motor, når der anvendes standard evalueringsmaterialer) | +/- 0,035 mm (+/-0,025 mm) Cpk≧1,0 (3σ) |
| Gældende komponenter | Højhastigheds multifunktionshoved (HM: High-speed Multi) x 2 : 0101 til 55 x 100 mm L100 mm, Højde 15 mm eller mindre Bemærk: Multikamera (ekstraudstyr) kan være nødvendigt i nogle tilfælde på grund af delens højde og delstørrelse. Ulige-formede komponenter (FM: Flexible Multi) hoved: 03015 til 55 x 55 mm L100 mm, højde 28 mm eller mindre |
| Antal komponenttyper | Fast plade : Maks. 140 typer (konvertering til 8 mm båndføder) Udskiftning af fødevogn : Maks. 128 typer (konvertering til 8 mm båndføder) Bakker til 30 typer (fast) og 10 typer (vogn) |
| Strømforsyning | 3-faset AC 200/208/220/240/380/400/416 V +/-10 % 50/60 Hz |
| Luftforsyningskilde | 0,45 MPa eller mere, i ren, tør tilstand |
| Ekstern dimension (ekskl. fremspring) | L1.374 x B2.110 x H1.445mm |
| Vægt | Ca. 2.500 kg |
* Specifikationer og udseende kan ændres uden forudgående varsel.
* Kontakt IKT for flere detaljer.
| SMT-linjeudstyrsliste
Σ-G5SⅡ er almindeligvis integreret i en komplet SMT-produktionslinje inklusive loddepastaprinter, SPI-inspektionssystem, reflowovn, AOI-inspektionsmaskine og PCB-håndteringsudstyr. ICT leverer fuld linjeintegration, der dækker SMT, DIP, belægning og smarte fabriksautomatiseringsløsninger for at hjælpe kunder med at bygge effektive og skalerbare elektronikproduktionssystemer over hele verden.
ICT tilbyder et komplet udvalg af Yamaha SMT pick-and-place-maskiner, herunder YSM10, YSM40R og YRM20. Disse maskiner leverer skræddersyede hastigheder, komponentområder og vognbanekonfigurationer for at imødekomme forskellige fabriksproduktionsbehov. Hver maskine er understøttet med teknisk træning, installationsvejledning og vedligeholdelsesløsninger fra ICT, hvilket sikrer en problemfri integration i din SMT-produktionslinje.
| Video om kundesucces
ICT leverede med succes en fuldautomatisk SMT-produktionslinje i Kasakhstan til samling af kraftprodukter. Vores ingeniører leverede installation, træning og teknisk support på stedet. Linjen inkluderer SMT-læssere, en fuldautomatisk printer, reflow-ovn, dobbeltsporet SMT-transportør og offline AOI. Kundefeedback: 'Alle maskiner er fra Kina ICT Tak. God kvalitet og pris. Tak Andy og Billy for at bygge denne linje og træne os i at bruge disse maskiner. Mange tak.'
| Service og træningssupport
IKT sikrer, at kunderne får komplet support til deres SMT-linjer. Ingeniører sørger for træning på stedet i maskindrift, vedligeholdelse og procesoptimering. Vores vejledning hjælper operatører med at opnå maksimal linjeeffektivitet og samtidig reducere fejl og nedetid. Kontinuerlig fjernsupport og hurtig-svar-fejlfinding forbedrer fabriksydelsen yderligere, hvilket giver kunderne mulighed for hurtigt at tilpasse sig produktionskravene og opretholde en ensartet outputkvalitet.
| Kunde ros
Kunder roser konsekvent vores IKT-ingeniører for professionalisme og grundig uddannelse. De værdsætter vores højkvalitetsmaskiner, sikker og velorganiseret forsendelse og vores hurtige svar på tekniske forespørgsler. Vores dobbeltsporede YSM20WR har hjulpet kunderne med at øge produktionseffektiviteten og samtidig sikre nøjagtig PCB-samling.
| Vores certificering
Alle ICT-maskiner og Yamaha SMT-maskiner, inklusive YSM20WR, overholder CE-, RoHS- og ISO9001-standarderne. Vores produkter inkorporerer patenterede teknologier og overholder strenge kvalitetskontrolprotokoller, hvilket sikrer pålidelig og sikker drift i elektroniske produktionsfaciliteter over hele verden.
| Om IKT og fabrik
ICT designer og fremstiller SMT-udstyr med høj præcision med et erfarent R&D-team og store produktionsfaciliteter. Med en arbejdsstyrke på over 200 fagfolk og support på tværs af 80+ lande, leverer vi komplette SMT-linjeløsninger fra koncept til drift. Streng kvalitetsstyring og strenge testprocedurer garanterer ensartet produktydelse, hvilket gør ICT til en betroet partner for elektronikproducenter globalt.
