YRM20
Yamaha
| Antal: | |
|---|---|
| Avanceret High-Speed SMT Pick & Place

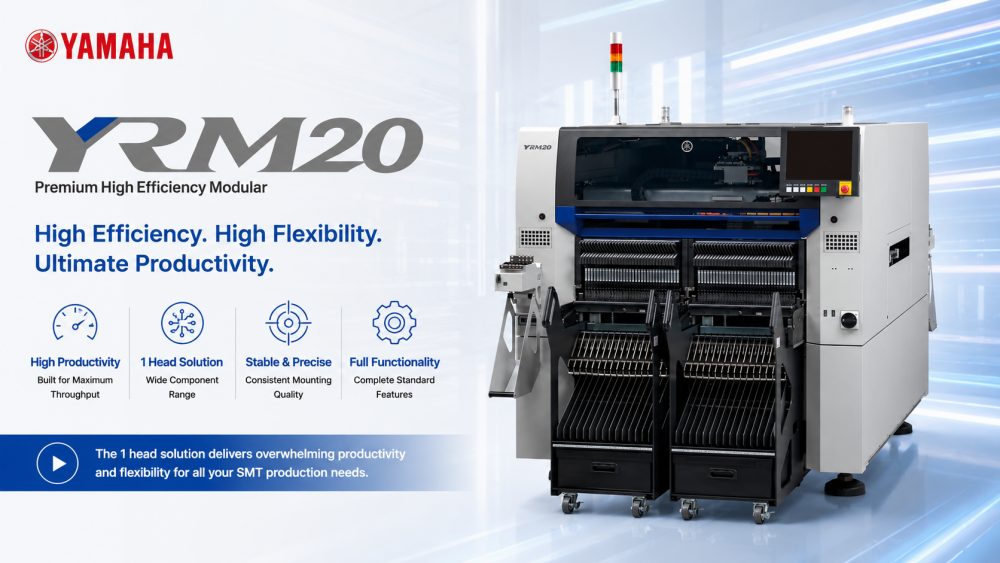

Yamaha YRM20 er en fuldautomatisk SMT pick and place maskine bygget til moderne elektronikproduktion. Med dual-lane-drift, fleksible hovedmuligheder og højhastighedsfunktioner kan den håndtere en bred vifte af SMD-komponenter fra 0201-chips op til større stik. Dens modulopbyggede design og integrerede smarte sensorer muliggør højpræcisionsmontering, mens den opretholder enestående produktionseffektivitet. YRM20 er ideel til producenter, der søger en pålidelig, hurtig og alsidig løsning til kompakte eller store PCB-samlingslinjer.
| Produktegenskaber
High-Speed Dual-Lane Operation
YRM20 fungerer med to-bane muligheder, hvilket muliggør samtidig komponentplacering på to boards for optimeret produktivitet. Højhastigheds-multihoved-konfigurationer tillader 200.000 CPH-gennemløb, hvilket sikrer hurtig færdiggørelse selv for komplekse boards, samtidig med at den præcise placeringsnøjagtighed bevares.
Alsidig komponenthåndtering
Maskinen er udstyret med fleksibel multi-head-teknologi og avancerede pickup-systemer og rummer komponenter fra 0201 til større stik. Integrerede smarte kameraer og sidevisning verificerer placeringen i realtid, hvilket reducerer fejl og sikrer kvalitetsmontering.
Forbedrede produktivitetsværktøjer
Super loading feeders minimerer nedetid under genopfyldning af komponenter. Justerbare vognbanebredder og modulær arkitektur giver tilpasningsmuligheder til forskellige printkortstørrelser og produktionsformater, hvilket understøtter kontinuerlig drift og hurtige omstillinger.
| Specifikation
| Model | YRM20 Pick and Place maskine | |
| Højhastigheds roterende RM- hoved til generelle formål | IN-LINE HM hoved | |
| Dyser (pr. 1 hovedenhed) | 18 | 10 |
| Gældende komponenter | 0201 til B12 x L12 mm, Højde 6,5 mm eller mindre | 0201 til B55 x L100 mm, Højde 15 mm eller mindre |
| Monteringsevne (i højproduktionstilstand) | 115.000 CPH | 98.000 CPH |
| Monteringsnøjagtighed (i højpræcisionstilstand) | Under brug under interne optimale forhold: ±0,025 mm Cpk≧1,0 | |
| Antal komponenttyper | Udskiftning af fodervogn : Maks. 128 typer = 32 feeders x 4 (konvertering til 8 mm tape feeder) | |
| PCB dimensioner | To-trins specifikationer 1 PCB-transport: L810 x B510mm til L50 x B50mm 2PCB-transport: L380 x B510mm til L50 x B50mm | |
| Strømforsyning | 3-faset AC 200/208/220/240/380/400/416V +/-10 % 50/60Hz | |
| Luftforsyningskilde | 0,45 MPa eller mere, i ren, tør tilstand | |
| ekstern dimension (eksklusive fremspring) | L1374 x B1948 x H1445mm | |
| Vægt | Ca. 2.250 kg (kun hovedenhed) | |
* Specifikationer og udseende kan ændres uden forudgående varsel.
* Kontakt IKT for flere detaljer.
| SMT-linjeudstyrsliste
Σ-G5SⅡ er almindeligvis integreret i en komplet SMT-produktionslinje inklusive loddepastaprinter, SPI-inspektionssystem, reflowovn, AOI-inspektionsmaskine og PCB-håndteringsudstyr. ICT leverer fuld linjeintegration, der dækker SMT, DIP, belægning og smarte fabriksautomatiseringsløsninger for at hjælpe kunder med at bygge effektive og skalerbare elektronikproduktionssystemer over hele verden.
ICT tilbyder også en række komplementære SMT-maskiner, herunder YSM-, YRM- og Σ-seriens pick and place-modeller. Disse maskiner kan integreres til at bygge komplette højhastigheds-samlebånd, hvilket sikrer problemfri produktion fra bordladning til endelig inspektion, og tilbyder en fuldskala automatiseret løsning til forskellige PCB-applikationer.
| Video om kundesucces
ICT leverede med succes en fuldautomatisk SMT-linje i Kasakhstan til en kraftelektronikproducent. Vores ingeniører leverede installation, træning og teknisk support på stedet. Linjen omfatter et komplet udvalg af SMT-maskiner: SMT-læsser, fuldautomatisk printer, reflow-ovn, SMT-transportør og offline AOI-maskine. Systemet opnåede en effektiv printmontering af høj kvalitet, samtidig med at kunden fik driftsekspertise.
| Service og træningssupport
ICT giver end-to-end support til YRM20 installation og træning. Vores ingeniører guider kunder gennem maskinopsætning, drift og vedligeholdelse, og sikrer, at produktionslinjer opnår optimal effektivitet. Fjernvejledning og hurtige reaktionstjenester garanterer minimal nedetid, hvilket hjælper fabrikker med at opretholde kontinuerlig drift af høj kvalitet.
| Kunde ros
'Alle maskiner er fra Kina ICT God kvalitet og pris. Tak, Andy og Billy for at bygge denne linje og træne os i at bruge disse maskiner.' Vores kunder roser konsekvent vores ingeniørekspertise, effektive forsendelse og hurtige reaktion, hvilket sikrer problemfri opstart og tillid til produktionen.
| Vores certificering
YRM20 er certificeret med CE, RoHS, ISO9001 og flere patenter. IKT sikrer streng overholdelse af globale sikkerheds- og kvalitetsstandarder og leverer pålideligt, sikkert og fuldt kompatibelt udstyr til internationale elektronikproducenter.
| Om IKT og fabrik
ICT er specialiseret i SMT- og THT-løsninger med et robust R&D-team og omfattende produktionsfaciliteter. Vores fabrikker betjener tusindvis af kunder over hele verden og følger strenge kvalitetskontrolprocesser og omfattende produktstyringssystemer. Med global rækkevidde og professionel teknisk support leverer ICT komplette, højtydende SMT-løsninger, der er skræddersyet til forskellige produktionskrav.
