ICT-AI-5146C
I.C.T
| Tilgængelighedsstatus: | |
|---|---|
| Antal: | |
| ICT SMT AOI Coating Inspector
SMT Aoi Optical Inspection Machine, model AI-5146C, er designet til konform belægningsinspektion i PCB-fremstilling. Det optager tavlebilleder i realtid ved hjælp af et industrielt farvekamera med høj præcision og anvender Convolution Neural Network-algoritmer til at behandle dem. Dette tillader intelligent bedømmelse af defekter som overdreven eller utilstrækkelig belægning, bobler og fremmede materialer. Som en automatisk optisk inspektionsmaskine til pcb låser den automatisk belægningskanter og identificerer områder uden at stoppe brættet. Den understøtter flere konfigurationer, herunder hel board og dobbeltsidekontrol, hvilket gør den ideel til SMT- og DIP-processer. Med UV-lyskilder skelner den tydeligt fosforholdig lim. Datasporbarhedsfunktioner, såsom SPC-alarmer og LOG-lagring, sikrer kvalitetskontrol. Denne SMT Aoi optiske inspektionsmaskine øger effektiviteten i moderne fabrikker.
| Funktion
SMT Aoi Optical Inspection Machine bruger avanceret deep learning til at optimere big data og muliggøre minimalistisk programmering. Den identificerer komponenter og loddesamlinger med et enkelt klik, hvilket reducerer programmeringstiden og falske alarmer sammenlignet med traditionelle metoder. Dette intelligente system løser nøgleudfordringer inden for industriel inspektion og sikrer høj nøjagtighed for belægningsfejl. Brugere kan skifte lyskilder for at registrere DIP-, SMT- og loddeproblemer problemfrit. Som en automatisk pcb aoi-maskine understøtter den multi-i-1 paneler og blandede modeller, hvilket gør den alsidig til forskellige printstørrelser op til 510x460 mm.

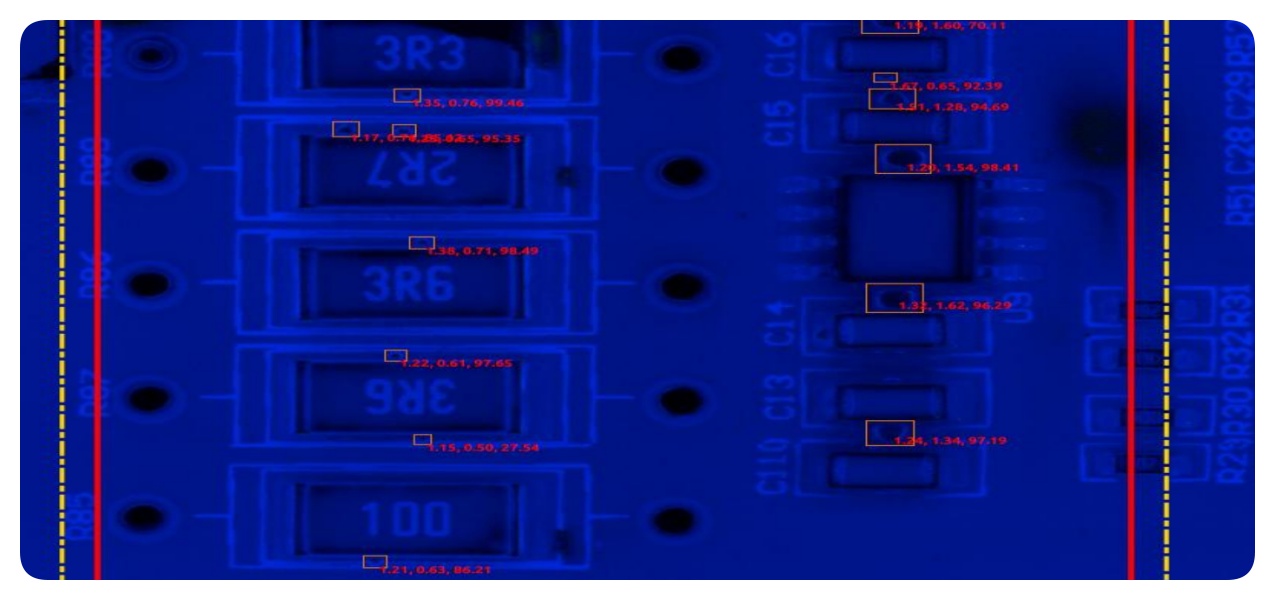

Udstyret med specialiserede algoritmer spotter SMT Aoi Optical Inspection Machine intelligent bobler ned til 0,05 mm og fremmedlegemer som hårstrå i målrettede områder. Den visualiserer bobleværdier og udsender flere breddemål for lim, inklusive gennemsnit, minimum og maksimum. Denne funktion standardiserer belægningskontrol og forhindrer defekter i at påvirke slutprodukter. Ikke-coating områder kan blokeres med formrammer for at undgå falske positiver, hvilket forbedrer detekteringsnøjagtigheden uden ekstra arbejdsbyrde.

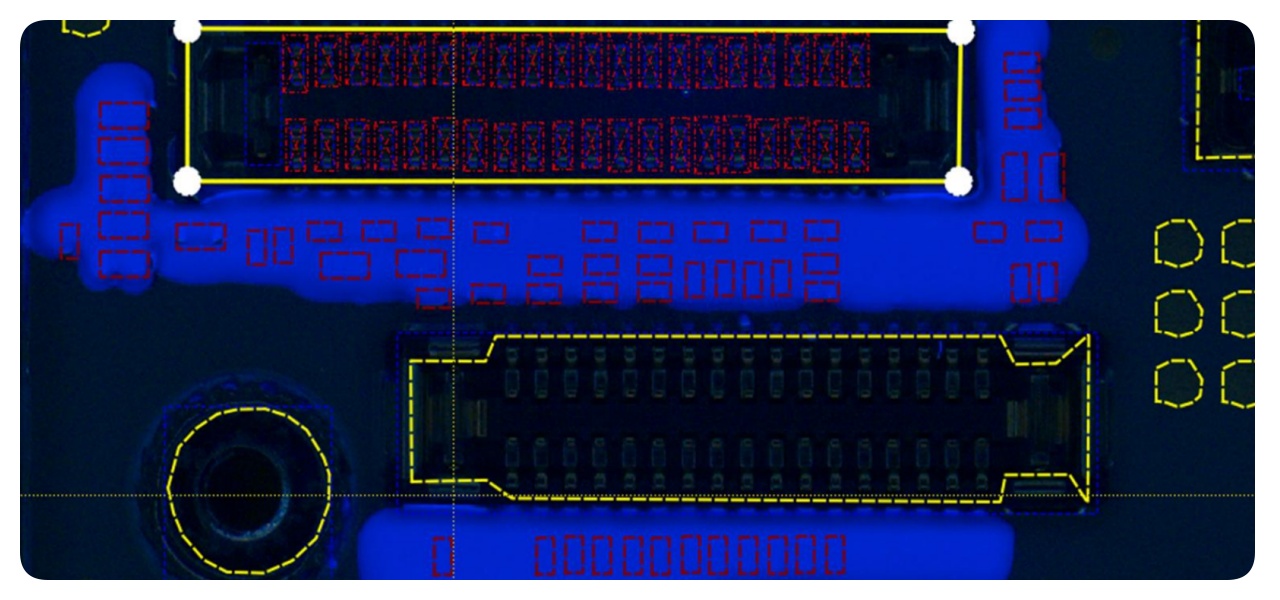

Programmeringen er enkel og hurtig og tager kun 10-15 minutter for SMT Aoi Optical Inspection Machine. Det tilbyder offline og online muligheder med automatisk områdevalg og en-tasts parameterændringer. Understøttelse af rotationsidentifikation og Bad Mark-spring tilføjer fleksibilitet. Flere tilstande tillader inspektion af belægninger, SMT og DIP-defekter ved at skifte lys. Valgfri limtykkelsesmåling giver punktspecifikke data for planheden af hele pladen.

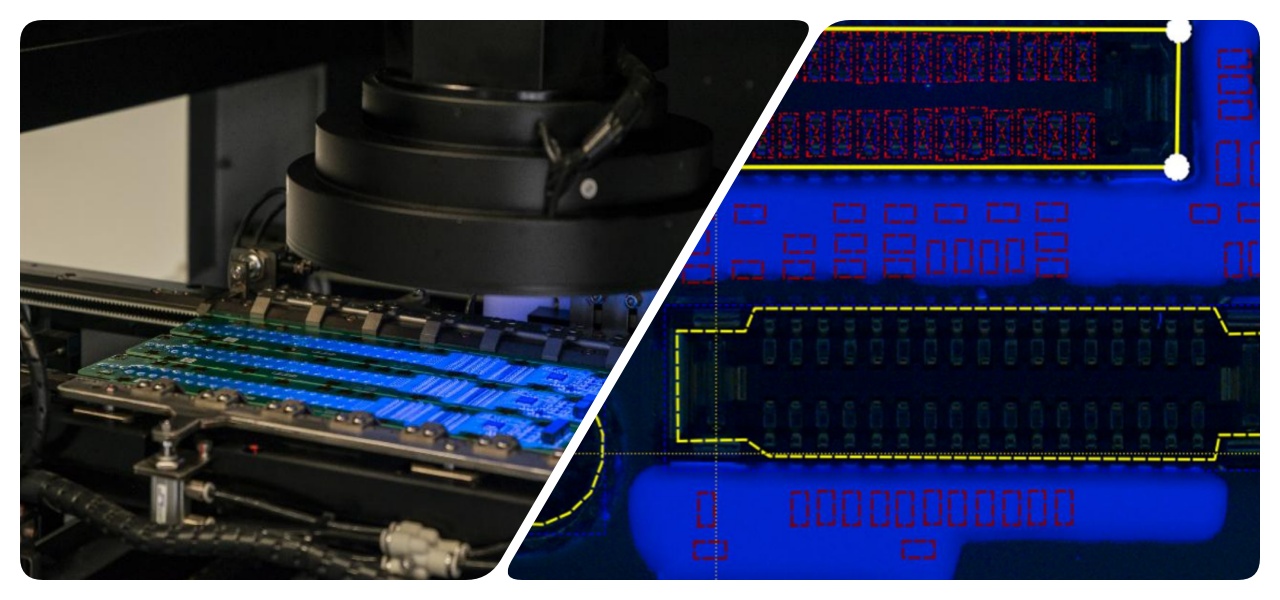

Denne SMT Aoi optiske inspektionsmaskine, der kører med 0,23 sekunder pr. FOV, udfører inspektioner uden at standse boardflowet. Den bruger UV- og hvide lys for tydelig defekt synlighed, der understøtter store brædder op til 690x460 mm. AC servodrivere sikrer præcis bevægelse med 0,01 mm nøjagtighed og håndterer PCB-vægte op til 3 kg.
| Specifikation
| Model | ICT Coating Online AOI AI-5146C | ICT Coating Online AOI AI-5146CW |
| FOV | 15um@36*30mm (standard), 10um@24*20mm 15um@45x45mm, 10um@40*30mm | 21.5um@52.6*44mm (standard), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| Opløsning | 15um (Standard), 10um | 21,5um(standard) /15um /10um |
| Kamera | Enkeltsidekamera 12M | Dobbelt sidekamera 5M |
| Inspektionshastighed | 0,23 sek/FOV | |
| PCB Højde | Top: 25 mm, bund: 80 mm | Top: 75 mm, bund: 70 mm |
| PCB -tykkelse | 0,3 ~ 6,0 mm | |
| PCB kant | 3,0 mm | |
| PCB Warpage | ±3,0 mm | |
| PCB -vægt | Max: 10 kg | |
| Transportørhøjde | 900 ± 20 mm | |
| Med justering | Manuel & Auto | |
| Transportør retning | L ~R eller R ~L | |
| Magt | AC220 50/60Hz,5A | |
| Nominel effekt | 380W | 570W |
| Meddelelse | Smema | |
| Vægt | 750 kg | 890 kg |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.
| belægningslinjer Liste over
Vores PCBA Coating Line tilbyder avancerede værktøjer til effektiv og præcis printkortbeskyttelse. Den fuldt automatiserede belægningslinje inkluderer en selektiv belægningsmaskine til præcis påføring, en hærdningsovn til holdbare finish, AOI til kvalitetstjek, en lift og flipper for jævn håndtering og et transportørsystem til sømløs produktion.
Denne højkvalitets PCBA Coating Line sikrer stabil drift, pålidelig støvtæt, vandtæt og eksplosionssikker belægning, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til beskyttende belægningsopgaver.
| Produktnavn | Formål i PCBA Coating Line |
|---|---|
Påfører præcise beskyttende belægninger på printplader for støvtæt, vandtæt og eksplosionssikker beskyttelse. | |
Hærder belægninger med IR- eller UV-lys, hvilket sikrer holdbar og stærk beskyttelse. | |
Transporterer printplader jævnt gennem belægningslinjen for effektiv behandling. | |
Leverer og opbevarer PCB til produktionslinjen, hvilket sikrer jævn input og output. | |
| Konform belægning AOI | Inspicerer belægningskvaliteten og opdager defekter for at sikre høje standarder. |
| Video om kundesucces
I et nyligt projekt blev vores dobbeltsidede belægningslinje med returtransportør installeret for en kunde inden for elektronikfremstilling. Videoen viser hele arbejdsgangen fra elevatoren til aflæsseren, inklusive maskiner som belægningslæsser, belægningsmaskine, elevator, belægnings-AOI, IR-hærdningsovn, vælgertransportør, flipper og aflæsser. Linjen har bundarmaturretur for effektiv håndtering og stregkodescanning hele vejen igennem. Den identificerer automatisk PCB-top- og bundsider og kalder de rigtige programmer til problemfri produktion. Denne opsætning forbedrede kundens gennemløb ved at sikre præcis belægning og hurtig defektdetektion ved hjælp af vores SMT Aoi Optical Inspection Machine, hvilket reducerede efterbearbejdning og forbedrede den overordnede kvalitet i deres PCB-samlingsproces. I et nyligt projekt blev vores dobbeltsidede belægningslinje med returtransportør installeret til en kunde inden for elektronikfremstilling. Videoen viser hele arbejdsgangen fra elevatoren til aflæsseren, inklusive maskiner som belægningslæsser, belægningsmaskine, elevator, belægnings-AOI, IR-hærdningsovn, vælgertransportør, flipper og aflæsser. Linjen har bundarmaturretur for effektiv håndtering og stregkodescanning hele vejen igennem. Den identificerer automatisk PCB-top- og bundsider og kalder de rigtige programmer til problemfri produktion. Denne opsætning forbedrede kundens gennemløb ved at sikre præcis belægning og hurtig defektdetektion ved hjælp af vores SMT Aoi Optical Inspection Machine, hvilket reducerede efterbearbejdning og forbedrede den overordnede kvalitet i deres PCB-samlingsproces.
| Service og træningssupport
ICT leverer omfattende eftersalgsservice og træning til SMT Aoi Optical Inspection Machine. Vores team tilbyder installation på stedet, fjernfejlfinding og løbende vedligeholdelse for at holde udstyret kørende. Træningsprogrammer dækker betjening, programmering og fejlfinding, skræddersyet til brugernes behov. Med globale servicecentre sikrer vi hurtige svar på problemer, hvilket minimerer nedetiden. Dette inkluderer softwareopdateringer og levering af reservedele, der hjælper kunder med at optimere produktionen og opnå langsigtet pålidelighed.
| Kundeanmeldelser
Kunder roser vores ingeniører for deres ekspertise og hurtige problemløsning under installationer. De sætter pris på SMT Aoi Optical Inspection Machine for dens nøjagtighed og brugervenlighed. Mange fremhæver vores sikre emballage og hurtige forsendelse, der forhindrer skader. Hurtige svar på forespørgsler skaber tillid og effektivitet i partnerskaber.
| Certificeringer og standarder
ICT har nøglecertificeringer som CE, RoHS, ISO9001 og forskellige patenter for vores SMT Aoi Optical Inspection Machine. Disse sikrer overholdelse af internationale standarder for sikkerhed, miljøbeskyttelse og kvalitetsstyring. Vores strenge testprocesser garanterer pålidelig ydeevne på globale markeder.
| Om ICT Company og vores SMT Factory
ICT er en førende leverandør af komplette SMT fabriksløsninger med intern R&D og produktion. Med over 89 medarbejdere og hurtig vækst i de seneste år betjener vi mere end 1600 kunder i 72 lande. Vores fabrik har strenge inspektionsflows og et robust kvalitetsstyringssystem for at sikre høje standarder. Som en platform på tværs af værdier fokuserer vi på integritet, koordinering og deling for at levere innovativt udstyr til elektronikproduktion.
