SMT PCB Loader / Unloader
I.C.T
| Antal: | |
|---|---|

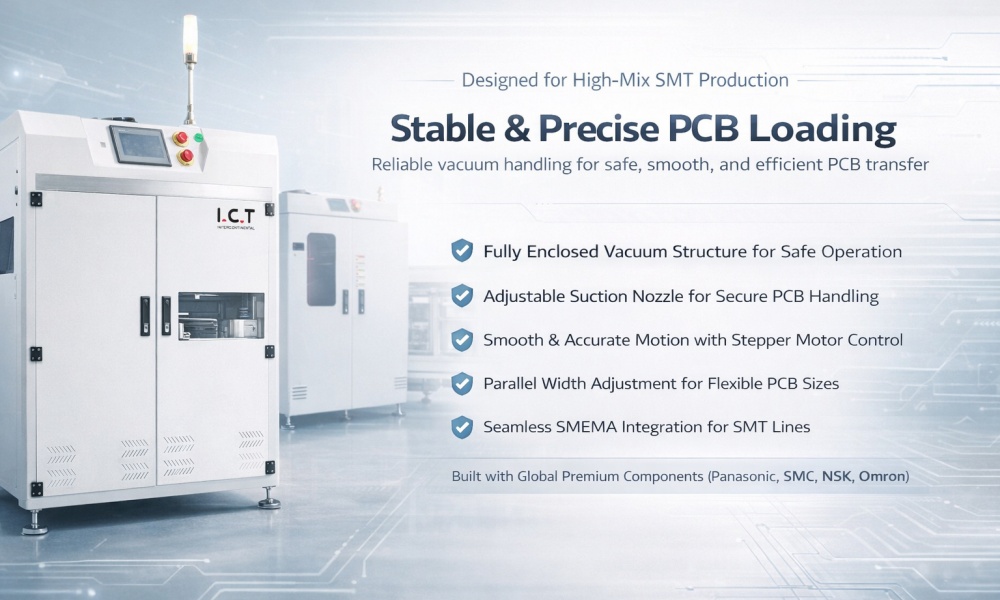

| Bare vakuumtype PCB-læsser
Bare Vacuum Type PCB Loader er konstrueret til brug i automatiserede SMT-produktionslinjer, der tilbyder præcis og effektiv PCB-indlæsning. Den har justerbar sugekraft, der sikrer sikker håndtering af en række printtyper, mens dens højhastighedsdrift reducerer nedetid og øger produktionseffektiviteten. Denne læsser integreres problemfrit med andet udstyr gennem sin SMEMA-grænseflade, hvilket gør den til et fremragende valg til automatiserede produktionslinjer. Dens tilpassede design gør den tilpasselig til forskellige produktionsmiljøer, hvilket sikrer en perfekt pasform til din produktionsopsætning.
| Avanceret vakuum- og klemmeteknologi
Bare Vacuum Type PCB Loader sikrer, at PCB'er transporteres sikkert gennem produktionslinjen uden risiko for beskadigelse. Ved at bruge højpræcisions vakuumstyringsteknologi garanterer den jævn og stabil håndtering, hvilket er afgørende for at opretholde ensartet produktkvalitet gennem hele produktionsprocessen.
Designet til alsidighed, justerer PCB-læsseren automatisk sin sugestyrke i henhold til størrelsen og tykkelsen af hvert printkort. Denne dynamiske sugejustering sikrer, at læsseren nemt kan håndtere en bred vifte af brættyper, hvilket gør det muligt for den at imødekomme kravene fra både højvolumen- og high-mix produktionsmiljøer.
Læsserens højhastighedsegenskaber giver mulighed for hurtige overførselstider, hvilket reducerer den samlede produktionscyklus. Dette bidrager til højere linjeeffektivitet og minimeret nedetid, hvilket sikrer, at produktionsprocessen kører problemfrit og med maksimal kapacitet hele dagen.
Bare Vacuum Type PCB Loader er udstyret med SMEMA-kommunikationsgrænseflader, hvilket muliggør sømløs integration med andet SMT-udstyr som pick-and-place-maskiner, reflow-ovne og AOI-systemer. Denne integration sikrer, at hele produktionslinjen fungerer i harmoni, hvilket øger effektiviteten og reducerer behovet for manuel indgriben.
Transporthøjden på læsseren kan tilpasses, så den passer til forskellige produktionsmiljøer, hvilket gør den til et alsidigt valg til fabrikker med begrænset plads eller specifikke konfigurationsbehov. Denne justerbarhed sikrer, at læsseren nemt integreres i din eksisterende SMT-linje, uanset gulvets layout.
| Specifikation
| Vare | Translationel Vacuum Loader | Vacuumand Magazine Loader | ||
|---|---|---|---|---|
| Model | VL330 | VL460 | VL1200 | VM330 |
| Dimension (mm) | 600 × 1002 × 1300 | 800 × 1270 × 1300 | 1450 × 1200 × 1300 | 650 × 1050 × 1300 |
| PCB størrelse (mm) | 50 × 50 ~ 450 × 330 | 50 × 50 ~ 530 × 460 | 50 × 50 ~ 1200 × 350 (kan tilpasses) | 50 × 50 ~ 450 × 330 |
| PCB -kapacitet | 400 stk (0,6 mm tyk) | 400 stk (0,6 mm tyk) | 100 stk (0,6 mm tyk) | 400 stk (0,6 mm tyk) |
| Cyklustid | Ca. 12 sekunder eller specificer | Ca. 12 sekunder eller specificer | Ca. 15 sekunder eller specificer | Ca. 12 sekunder eller specificer |
| Kontrolsystem | PLC | PLC | PLC | PLC |
| Magt | Max 150 VA | Max 150 VA | Max 150 VA | Max 150 VA |
| Luftforsyning | 4–6 bar, 10 l/min | 4–6 bar, 10 l/min | 4–6 bar, 10 l/min | 4–6 bar, 10 l/min |
| Transporthøjde | 900 ± 20 mm (kan tilpasses) | 900 ± 20 mm (kan tilpasses) | 900 ± 20 mm (kan tilpasses) | 900 ± 20 mm (kan tilpasses) |
| PCB -retning | Venstre mod højre eller højre mod venstre | Venstre mod højre eller højre mod venstre | Venstre mod højre eller højre mod venstre | Venstre mod højre eller højre mod venstre |
| Meddelelse | SMEMA (ind og ud) | SMEMA (ind og ud) | SMEMA (ind og ud) | SMEMA (ind og ud) |
| Strømforsyning | 1-faset AC 220V 50/60Hz (ekstraudstyr: 110V–380V) | 1-faset AC 220V 50/60Hz (ekstraudstyr: 110V–380V) | 1-faset AC 220V 50/60Hz (ekstraudstyr: 110V–380V) | 1-faset AC 220V 50/60Hz (ekstraudstyr: 110V–380V) |
| Vægt | 130 kg | 150 kg | 380 kg | 120 kg |
| Valgmulighed | Automatisk breddejustering | Automatisk breddejustering | Automatisk breddejustering | Automatisk breddejustering |
| Relateret SMT-udstyr
For at bygge en komplet nøglefærdig SMT-produktionslinje tilbyder ICT et komplet udvalg af kompatible maskiner. Vores løsninger omfatter automatiske printere , højhastigheds pick-and-place-maskiner , reflow-ovne , AOI-systemer , transportører, depanelizers og PCB-tømningsmaskiner . Alt udstyr er designet til at arbejde gnidningsløst sammen og hjælper kunder med at skabe effektive, pladsbesparende layouts såsom U-formede linjer, der passer til stramme fabriksgulve og samtidig bibeholde høj output.
| Succesfuldt kundeprojekt i Saudi-Arabien
I september 2025 rejste IKT-ingeniører til Saudi-Arabien for at hjælpe en kunde med deres installation og træning.
Kunden, en producent af LED-belysning til hjemmet, krævede en fuldautomatisk SMT-produktionslinje. Vi leverede en løsning med 13 maskiner med en samlet længde på cirka 29 meter. Den disponible plads var dog kun 21 meter lang og 5 meter bred. Efter høring designede vi produktionslinjen til en U-form, 16 meter lang og 2,7 meter bred. Efter 2 dages installation og 6 dages træning og teknisk support blev systemet med succes overdraget til kunden.
| Professionel service og træning
ICT tilbyder omfattende support for at sikre en problemfri drift af din SMT-produktionslinje. Vores ydelser omfatter udstyrsinstallation og fejlfinding, samt omfattende træning i maskindrift og vedligeholdelse. Vi yder 24/7 teknisk fjernsupport for at løse eventuelle problemer hurtigt. Derudover er der regelmæssig vedligeholdelse til rådighed for at holde dit udstyr kørende med maksimal ydeevne, minimere nedetid og forlænge levetiden af dine maskiner.
| Hvad vores kunder siger
'ICT's udstyr og service er i top. Installation og træningsprocessen var effektiv, og det tekniske supportteam er altid lydhørt. Vores produktionseffektivitet er blevet væsentligt forbedret siden installationen af Bare Vacuum Type PCB Loader.' — LED-belysningsproducent, Saudi-Arabien
'Læsserens præcision og lette integration med vores eksisterende linje gjorde den til det rigtige valg til vores behov. Den har ydet pålideligt i vores højvolumenproduktionsmiljø.' — Consumer Electronics Manufacturer
| Kvalitetscertificeringer
ICTs produkter er internationalt anerkendte og certificerede til at opfylde høje standarder, herunder:
CE-certificering
ISO 9001 kvalitetsstyring
RoHS-overholdelse
UL-certificering
Disse certificeringer garanterer den højeste kvalitet, hvilket giver dig tillid til vores udstyrs ydeevne og sikkerhed.
| Om IKT – Din pålidelige SMT-partner
ICT er en førende producent af SMT-udstyr, der leverer omfattende løsninger til elektronisk fremstilling. Vores produktsortiment omfatter pick-and-place-maskiner, reflow-ovne, automatiserede printere og PCB-læssere. Med et stærkt R&D-team og avancerede produktionsfaciliteter er vi forpligtet til at producere pålideligt, højtydende udstyr. Vores produkter er designet med den nyeste teknologi og understøttes af global support for at sikre, at din produktionslinje fungerer problemfrit, uanset placering.
