Dansk  |
IKT-W3
I.C.T
| Antal: | |
|---|---|

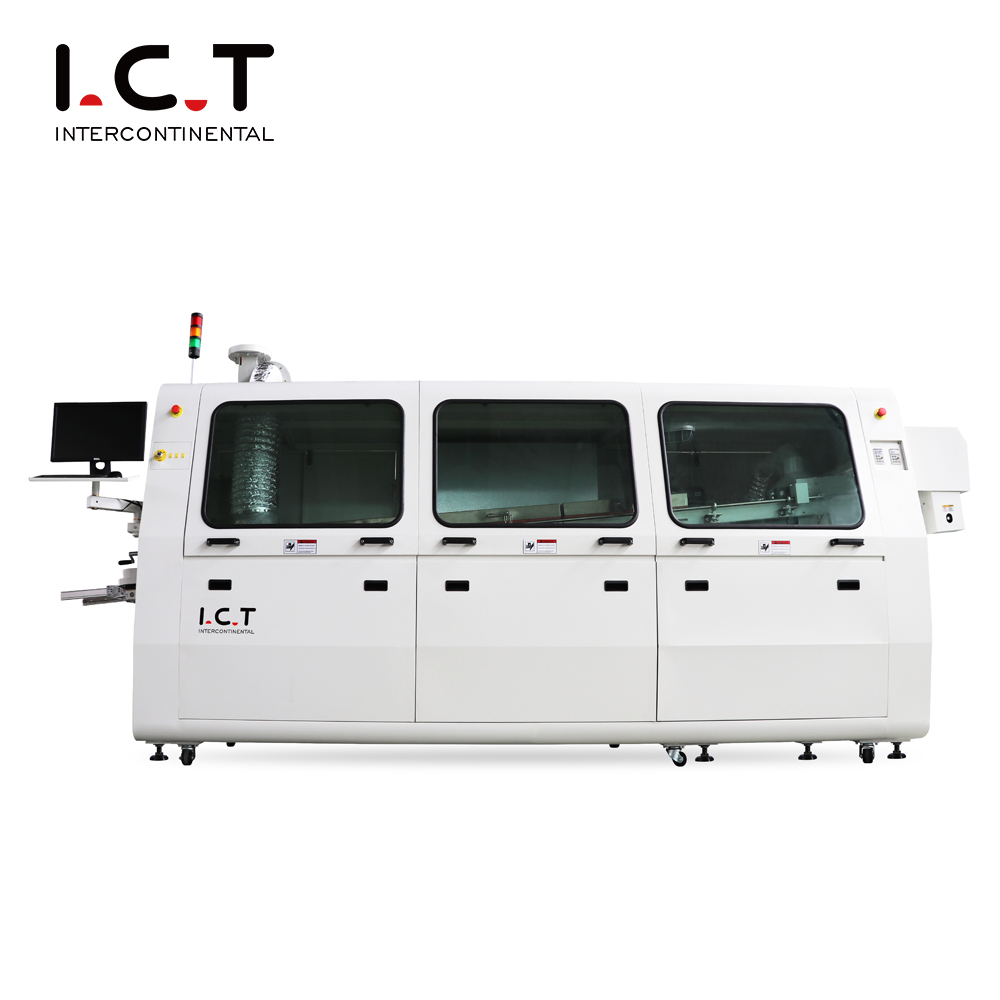

| Blyfri bølgelodningsmaskine til PCBA
– Enkelt- og dobbeltbølgeloddemaskiner
ICT W-serien blyfri bølgeloddemaskine til PCBA er de professionelle loddemaskiner til moderne THT og DIP samlebånd. Denne omkostningseffektive blyfri bølgeloddemaskine har japansk Kuroda-præcisionsdyse til nøjagtig fluxplacering, uafhængige vandrette varmezoner til stabil temperaturfordeling og intelligent energibesparende design, der holder den daglige effekt på kun 7kW. Valgfri nitrogenbeskyttelse opfylder krav til høj pålidelighed. Denne blyfri bølgeloddemaskine til PCBA, der er bredt anvendt i bilelektronik, smarte målere og industrielle kontroller, leverer fremragende ydeevne som enkelt- og dobbeltbølgeloddemaskiner til produktion i mellemvolumen.
| Funktion
Japansk Kuroda-mundstykke med justerbart forstøvningsområde og pyramidefilter skaber et tyndt, ensartet fluxlag på hvert bræt. Digital flowmåler og stabil tryktank reducerer fluxforbruget til det halve og holder interiøret rent – en vigtig fordel for blyfri bølgeloddemaskine til PCBA i kontinuerlig THT-drift.
Tredjeparts uafhængig overtemperaturbeskyttelse og PLC+PID lukket sløjfestyring giver komplet sikkerhedsbackup. Realtidsovervågning og øjeblikkeligt nødstop beskytter operatører og udstyr under 24-timers drift af omkostningseffektiv blyfri bølgeloddemaskine.
Uafhængige vandrette varmezoner med lukket varmluftsvej og ensretterplader leverer perfekt jævn temperatur over hele brættet. Opvarmning tager kun omkring 15 minutter, og normal effekt forbliver på 7kW – den mest økonomiske opvarmning blandt lignende enkelt- og dobbeltbølgeloddemaskiner.
| DIP Line udstyrsliste
| Model | W4 | W3 | W2 |
| Dimension: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Vægt (kg) | Ca.1500kg | Ca.1200kg | Ca. 790 kg |
| Strømforsyning | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Startup Power | 32kw | 24kw | 16 kw |
| Drift Power | 12kw | 9 kw | 7kw |
| Kontrolsystem | PLC | ||
| Spray system | |||
| Transmissionsmetode | Trinmotor | ||
| Spraytryk | 0,25Mpa--0,4Mpa | ||
| lux flow | 10--100 ml/min | ||
| Udstødnings diameter | Φ200 mm | ||
| Udstødningskapacitet | 25m3/min | ||
| Forvarmningssystem | |||
| Forvarmningstilstand | Varm luft | ||
| Kontroltilstand | PID + SSR | ||
| Forvarmningszone | 4 | 3 | 2 |
| Forvarmningslængde | 1800 mm | 1600 mm | 1200 mm |
| Forvarmning Temp. | (stuetemperatur) -250°C | ||
| Opvarmningstid (min) | Ca.15min (indstilling 150°C) | ||
| Transportsystem | |||
| PCB størrelse: LxW(mm) | Min:80x60mm; Max: 400x300 mm | ||
| Transporthastighed | 0-2000 (mm/min) | ||
| Transportørhøjde | 750+/-20 (mm) | ||
| Finger | Dobbelt krogklo (Standard) | ||
| Kontrol af transportbåndets bredde | Manuelt | ||
| Transportørvinkel | 4~7 grader | ||
| Loddesystem | |||
| Loddepotte stil | Mekanisk motordrev | ||
| Loddepotte materiale | Fuld Titanium (Standard FT) | ||
| Loddepottetemperatur | 300 ° C. | ||
| Loddepottekapacitet | Blyfri 350 kg | Blyfri 300 kg | Blyfri 250 kg |
| Andre | |||
| Fingerrensesystem | Børste | ||
| DIP Line udstyrsliste
Vores DIP-produktionslinje tilbyder avancerede værktøjer til effektiv og præcis PCB-samling. Den fuldt automatiserede DIP-linje inkluderer en DIP-indføringslinje til nøjagtig komponentplacering, en bølgelæsser til jævn PCB-indgang, en bølgeaflæsser til sikker udgang og en samlebåndslinje til afsluttende kontrol. Denne højkvalitets PCB DIP-produktionslinje sikrer stabil drift, pålidelig THT-indsættelse og omkostningseffektiv montering, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til gennemhullede opgaver.
| Video om kundesucces
I Uruguay opgraderede en stor producent af smartmålere deres DIP-linje med vores blyfri bølgeloddemaskine til PCBA. Fabrikken havde brug for pålidelig blyfri lodning til komplekse plader med store komponenter. Vores ingeniører fløj ind, afsluttede installation og træning inden for få dage, og maskinen startede fuld produktion ved kun 7kW uden loddefejl. Produktionslederen filmede den omkostningseffektive blyfri bølgeloddemaskine, der kørte perfekt og fortalte, hvordan den reducerede energiomkostningerne dramatisk. Dette projekt er nu standardreference for mange elektronikfabrikker i Sydamerika
.
| Ekspertservice og uddannelse
IKT ledsager enhver blyfri bølgeloddemaskine til PCBA fra første kontakt til langsigtet partnerskab. Vi tilbyder gratis linjelayoutdesign, 48-timers global ingeniørudsendelse, skræddersyede operatørkurser, levetidssoftwareopdateringer og reservedelslager i 8 oversøiske varehuse – hvilket sikrer, at dine enkelt- og dobbeltbølgeloddemaskiner opnår den hurtigste ROI uden risiko.
| Kunde ros
Fabrikker elsker vores blyfri bølgeloddemaskine til PCBA for dens uovertrufne daglige stabilitet, laveste elforbrug og perfekte samlinger på vanskelige brædder. De roser især træeksportkasserne, der overlever søfart, øjeblikkelig videofejlfinding fra Kinas hovedkvarter, og hvor let maskinen forbinder med eksisterende SMT-udstyr.
| Kvalitetscertificeringer
Alle ICT-blyfrie bølgeloddemaskiner til PCBA-modeller bærer CE-, CCC-, UL-, RoHS- og ISO9001-certificeringer plus adskillige patenter på energibesparende varme- og fluxsystemer – hvilket giver kunderne fuld tillid til overholdelse og innovation.
| Om IKT-virksomhed og fabrik
Siden 2012 er ICT vokset til en førende one-stop platform for elektronikfremstillingsudstyr med 12.000㎡ industripark i Dongguan og 8 oversøiske servicecentre. 89 medarbejdere inklusive 20 senioringeniører og $30 millioner registreret kapital gør det muligt for os at kontrollere enhver proces fra metalplader til endelig test. Ved at støtte over 1600 aktive kunder i 72 lande fokuserer vi på integritet, enkel betjening og fælles succes - præcis det, der gør vores omkostningseffektive blyfri bølgeloddemaskine til det betroede valg på verdensplan.
