T550+IR4+Convryor
I.C.T
conformal coating machine for PCB
| Antal: | |
|---|---|
| ICT Conformal Coating Machine til PCB
ICT-konformbelægningsmaskinen til PCB sætter en høj standard for nem og hurtig tavlebeskyttelse. Den bruger enkel programmering og hurtige opsætningsændringer for at give topresultater. Denne maskine passer til PCB'er fra 50x50 til 450x460mm. Den bevæger sig i X=450mm, Y=450mm og Z=100mm baner. Brugere kan frit redigere sprøjteruter, hvor skærmen viser klare stier. For mange boards kopierer eller spejler den spor hurtigt. Det sporer output og tid automatisk. Som en PCB automatisk selektiv belægningsmaskine fungerer den godt i kraftdrev, industrielle kontroller, LED-lys, bilelektronik og meget mere. Den opfylder alle slags behov med stærk effektivitet og lavt spild.
| Feature
Design af transmissionssystem
Transmissionssystemet starter med en stærk platform, der holder den konforme belægningsmaskine til PCB stabil under kørsler. Den bruger importerede servomotorer og drivere til jævn kraft. Servomotoren plus glideskinneopsætningen giver nøjagtige X/Y/Z-bevægelser og høj gentagelsesnøjagtighed. Et særligt støvdæksel beskytter skruen og skinnen mod snavs, så vedligeholdelsen forbliver enkel. Fleksible tankkæder holder alle rør og ledninger pæne og sikre. Dette design skærer ned på nedbrud og hjælper maskinen med at køre pålideligt på travle fabrikker. Samlet set understøtter det præcist arbejde i lange timer uden problemer.
Transportsystemeffektivitet
Transportsystemet i den konforme belægningsmaskine til PCB bruger en speciel kæde til at forhindre plader i at klæbe eller sætte sig fast. Motorer styrer hastigheden og stopper med stor omhu. Cylinderklemmer holder PCB'er tæt, så de ikke flytter sig midt i processen. Styreskinnebredden ændres semi-auto, så brædder let kan komme ind og ud. Skinnen med kæder og profiler håndterer tunge brædder uden at bøje. Denne opsætning passer godt til PCB's automatiske selektiv belægningsmaskine i højvolumen linjer. Det sikrer jævnt flow og øger det daglige output.
Avanceret dobbeltventilbelægning
Belægningssystemet har en dobbeltventilopsætning til hårde PCBA-opgaver i den konforme belægningsmaskine til PCB. Den omfatter typer som H-808 til fine prikker på små dele i LED'er og gadgets, H-818 til brede film på carboards og H-828 til tykke lag på strømenheder. Modulære dele bytter ventiler på under 2 minutter for hurtige ændringer. Valgfri U-akse drejer 360° og vipper op til 45° for at dække hårde pletter. Indbygget UV-lampe kontrollerer spray-strøm, og CCD-vision tilføjer spot-on sigte. Dette reducerer spild med 20-30 % og giver en jævn IP67-beskyttelse.
Kontrolsystems pålidelighed
Kontrolsystemet arrangerer dele smart med tydelige etiketter til hurtig kontrol og fixering i den konforme belægningsmaskine til PCB. Den bruger servodele med høj præcision til jævne løb. Varmespredningsdesign med luftstrøm afkøler det godt. PC plus kontrolkort-tilstand øger den generelle tillid. Dette holder driften jævn og fejlfri. Den passer ind i komplette SMT-linjer uden besvær.
Operativsystems enkelhed
Operatørsystemet sætter nye programmer på under 10 minutter og skifter linjer på mindre end 2 på Windows 10. Venlig software guider brugerne med nemme trin og tips. Det viser arbejdsveje live for fri udsigt. CCD-vision hjælper som en tilføjelse. Platformen justerer højden for alle brugere. Dette gør den konforme belægningsmaskine til PCB nem at lære og bruge dagligt. Det sparer tid og reducerer træningsbehovet.
Avanceret dobbeltventilbelægningssystem
Den konforme belægningsmaskine til PCB har et dobbeltventildesign til mere komplekse plader og anvendelser. Den passer til PCB's automatiske selektiv belægningsmaskine med modulære dele, der hurtigt udskifter ventilhuse til forskellige produkter. Valgfri U-akse og vipning gør belægningen nem selv på hårde PCBA-former. Indbygget UV-lampe giver klart overblik over arbejdsstatus. CCD-vision kommer som en tilføjelse for bedre sigte. Denne opsætning håndterer forskellige sprøjtebehov med høj kontrol. Brugere vælger blandt typer som H-808 til små forstøvede prikker på fine dele, H-818 til brede viftefilm på store områder og H-828 til tykke lag med høj flow. Hver ventil passer til specifikke opgaver for at skære affald og højne kvaliteten. Samlet set bringer det fleksibel, pålidelig beskyttelse i ét system.
| Specifikation
| Selektive konform coating -maskiner | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Antal ventiler | 2 (forstøvningsventil 1 hoved, præcisionsventil 1 hoved) | 2 (forstøvningsventil 1 hoved, præcisionsventil 1 hoved) | 2 (forstøvningsventil 2 hoved) | 4 (forstøvningsventil 2 hoved, præcisionsventil 2 hoved) |
| Kontrolmetode | PC + Motion Control Card | |||
| Antal spindler | X, y, z | X, y, z, u | X, y, z | X, y, z |
| PCB -størrelse | 50*50 ~ 450*460mm | |||
| Spindeldrev | Importeret servomotor + kugleskruemodul | |||
| Automatisk rensning af ventiler | Med 5L -trykbeholder | |||
| Strømforsyning | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Dimension | L910*W1600*H1700mm | |||
| Nettovægt | 1000 kg | |||
| belægningslinjer Liste over

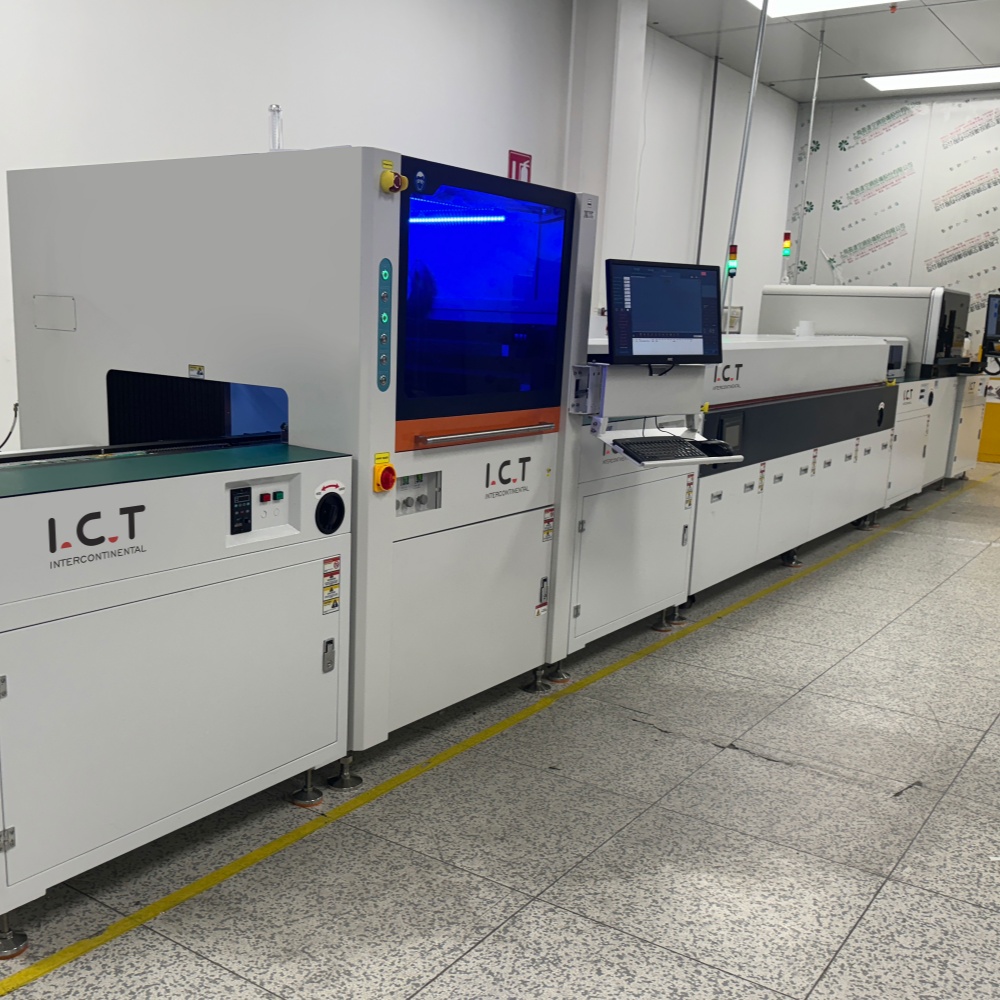

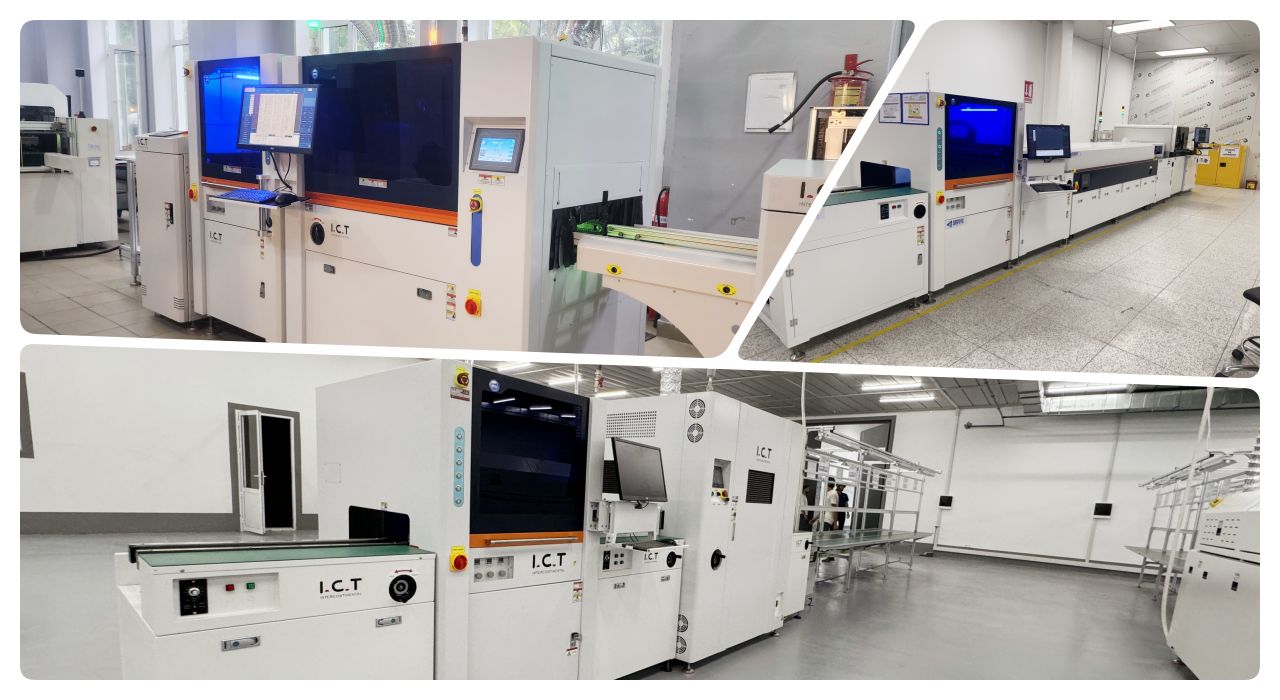

Vores PCBA Coating Line tilbyder avancerede værktøjer til effektiv og præcis printkortbeskyttelse. Den fuldt automatiserede belægningslinje inkluderer en selektiv belægningsmaskine til præcis påføring, en hærdningsovn til holdbare finish, AOI til kvalitetstjek, en lift og flipper for jævn håndtering og et transportørsystem til sømløs produktion.
Denne højkvalitets PCBA Coating Line sikrer stabil drift, pålidelig støvtæt, vandtæt og eksplosionssikker belægning, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til beskyttende belægningsopgaver.
| Produktnavn | Formål i PCBA Coating Line |
|---|---|
Påfører præcise beskyttende belægninger på printplader for støvtæt, vandtæt og eksplosionssikker beskyttelse. | |
Hærder belægninger med IR- eller UV-lys, hvilket sikrer holdbar og stærk beskyttelse. | |
Transporterer printplader jævnt gennem belægningslinjen for effektiv behandling. | |
Leverer og opbevarer PCB til produktionslinjen, hvilket sikrer jævn input og output. | |
| Konform belægning AOI | Inspicerer belægningskvaliteten og opdager defekter for at sikre høje standarder. |
| Video om kundesucces
Vores ingeniør tog til Europa for at få SMT-hjælp inden for bilelektronik. Kunden bygger dashboards og fik et komplet sæt fra ICT, inklusive den konforme belægningsmaskine til PCB i en belægningslinje med læsser, UV-ovn og aflæsser. De tilføjede også bølgelodning og AOI-tjek. Ingeniøren opsatte og tunede alt udstyr på stedet. Han lærte personalet at løbe, reparere og passe på det. I prøvekørsler løste han flowproblemer og tunede til topkvalitet. Dette lader kunden starte stærk produktion hurtigt. Videoen fanger installationen og den glatte belægningsdemo.
| Service og træning
IKT giver komplet installation og vedligeholdelse af den konforme belægningsmaskine til PCB. Vores professionelle træner teams i opsætning, daglig brug og hurtige løsninger. Vi besvarer opkald hurtigt med fjernhjælp eller besøg på stedet. Lektioner dækker programredigeringer og rene rutiner. Vi lagerfører reservedele for nem adgang. Dette opbygger kundefærdigheder og holder linjer kørende. På lang sigt kontrollerer og opdaterer vi for at matche behov. Det sænker risici og hæver værdien fra dag ét.
| Hvad kunderne siger
Kunder hepper vores ingeniører for smarte løsninger og hurtige ture. De vurderer den konforme belægningsmaskine til PCB højt for jævne sprøjtninger og hastighed. Emballagen forbliver sikker under transport uden skader. Vi besvarer spørgsmål på timer, hvilket letter bekymringerne. Stærke byggerier løfter deres output dagligt. Mange siger, at det er deres bedste valg for pålidelighed.
| Certificeringer og standarder
IKT opnår CE-, RoHS- og ISO9001-godkendelser for sikkert, grønt udstyr. Vi har patenter på nøgleteknologi som ventilbytte. Alle maskiner består hårde tests før afsendelse. Dette understøtter topstandarder i hver enhed.
| Om IKT-virksomhed og fabrik
IKT fører med intern R&D og byggeri, bakket op af 89 dygtige medarbejdere. Siden 2012 er vi vokset hurtigt med 30 millioner dollars og 8 filialer. Over 1600 kunder i 72 nationer regner med os. Fabrikker bruger strenge kontroller og kvalitetssystemer for fejlfri produktion. Vi dækker SMT, coating og montage på verdensplan med one-stop-hjælp.
