Dansk  |
ICT-SS430
I.C.T
Selective Wave Solder Equipment
| Antal: | |
|---|---|

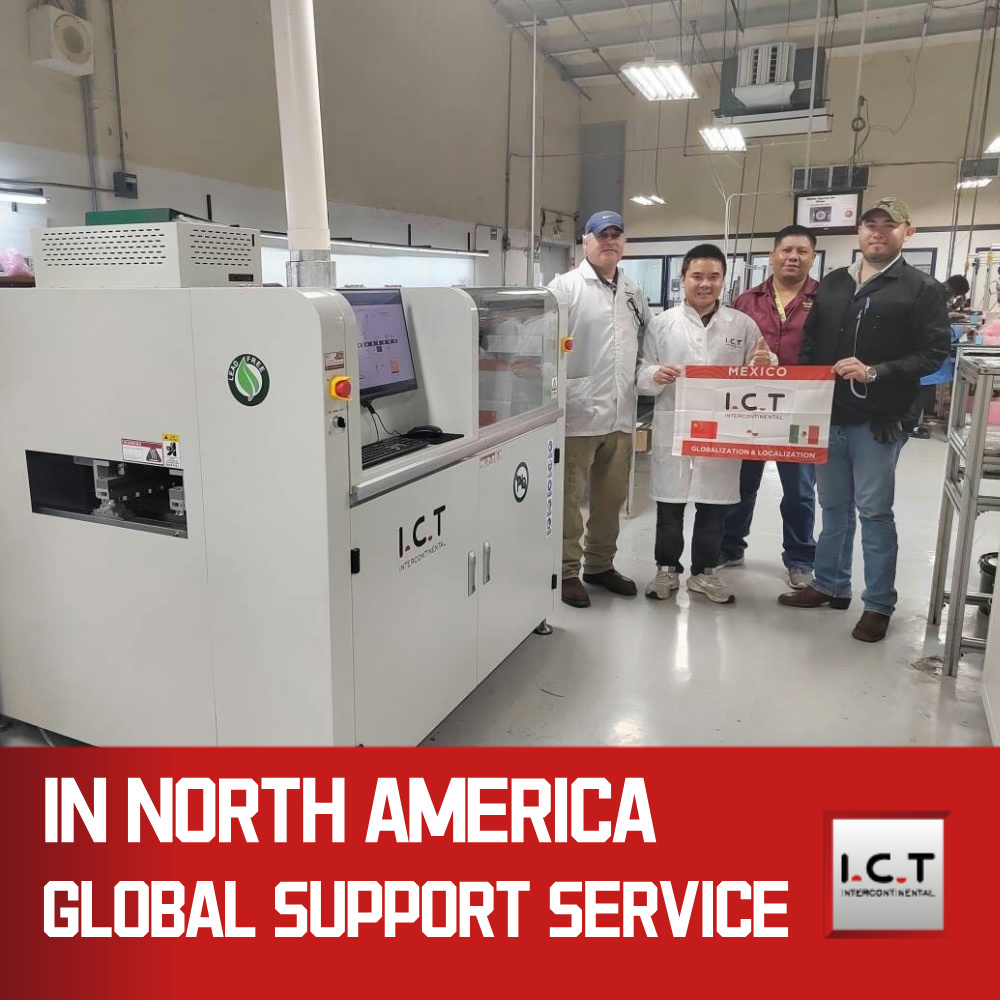

| Off-line selektivt bølgeloddeudstyr
ICT off-line selektive bølgeloddemaskine er et højtydende system udviklet i Kina til fleksible multi-bølge behov i højvolumen linjer. PCB forbliver fast, mens spray- og loddeplatformen bevæger sig for præcise resultater. N2 online opvarmning fugter loddet perfekt og reducerer slagg. Fuld PC-kontrol indstiller stier, temperaturer, flux, loddetyper, N2, med gemte menuer for sporbarhed. Automatisk bølgehøjdekalibrering efter hver PCB sikrer stabilitet.
CCD-mærkepositionering verificerer hvert bord. Letvægts støbt aluminiumsbord med Panasonic servoer og lineære skinner bevæger sig hurtigt og stille. Tysk jetventil sprøjter bittesmå fluxprikker, fast under 10%. Trykbeholder holder fluxen stabil. Tysk elektromagnetisk pumpe giver pålidelige toppe. Ti loddepotte med støbejernsvarmer undgår utætheder, opvarmes hurtigt. Dette selektive bølgeloddeudstyr udmærker sig som en selektiv PCB-loddemaskine.
| DIP Line udstyrsliste
Tysk højfrekvent pulsindsprøjtningsventil producerer små, præcise fluxprikker med faststofindhold under 10%. Valgfri papirstopdetektion. Bakken fanger rester for nem rengøring. Dyse på XY platform gentages til 0,02 mm. Trykbeholder stabiliserer flow uafhængigt af niveau. Korrosionsbestandig højpræcisionsflowmåler styrer output. Japansk SMC pneumatik for pålidelighed. Overflademonterede målere til visuel kontrol. Humaniseret eksternt design hjælper med driften. SMC autopumpe sikrer konstant forsyning. Dette fluxmodul i det selektive bølgeloddeudstyr påfører pålideligt ensartet belægning på gennemgående punkter.
Bund IR-forvarmning leveres som standard med justerbar positionering. Valgfri top IR varmelegeme eller varmluftkonvektion. Struktur konstrueret til at forstørre den effektive varmezone. Fuld-surround højtemperatur-bomuldsisolering opretholder ensartede temperaturer. Varmegenererende komponenter, ledende dele og motorer fra førende mærker sikrer holdbar ydeevne. Vedligeholdelse bruger simpelt plug-in design for hurtig, værktøjsfri adgang. Dette forvarmningstrin i det selektive bølgeloddeudstyr aktiverer flux og reducerer termisk stress på PCB'er før kontakt med bølgen.
Tysk elektromagnetisk pumpe garanterer stabile, pålidelige bølgetoppe. Software konfigurerer loddetemp, N2, bølgehøjde, kalibrering. Ti pot forhindrer lækage, ekstern støbejernsvarmer for robust, hurtig opvarmning. N2 inline opvarmning perfektionerer befugtning, skærer slagg. Klassens bedste blikspraystabilitet. CCD-overvågning i realtid med 900-timers videosporbarhed. Visuel programmering øger hastigheden. Højpræcisions letvægts XYZ-modul med højhastighedsservoer og reduktionsgear. Forseglet anti-forurening. Omron-sensorer til nøjagtig bevægelse. Automatisk dyserengøring med pulver, fleksibel frekvens. SICK laser registrerer bølgehøjdefri kontakt. Smart rengørings- og målemekanisme. Denne kerne leverer fejlfri samlinger i den selektive PCB-loddemaskine.
Rationelle specialmaterialeprofiler sikrer strukturel stabilitet og nem vedligeholdelsesadgang. Transmissionen består af tre rulledele for jævn pladeflow. PCBA sikret med sideklemmer og topklemmesystem under hele processen. Fortykket tilpasset skinne bærer op til 20 kg belastninger. Håndterer PCB-størrelser op til 400x500 mm, tykkelse 0,5-6,0 mm, med 120 mm top og 60 mm bundfrigang. For-til-bag-retning, højpræcisionsmodul til positionering. Integrerer flux, forvarmning, lodning problemfrit. Denne transmission i den off-line selektive bølgeloddemaskine understøtter effektiv, pålidelig PCB-håndtering.
High-end PLC med modulbusstyring sikrer stabil, skalerbar drift. Opfylder CE-standarder og Industri 4.0 med gulvdesign. Integrerer underliggende loddemodulstyring for øget gennemløb, samtidig med at pålideligheden bevares. Anvender verdensomspændende stabile elektriske komponenter af høj kvalitet. Cat-6 netværkskabel giver hurtigere dataoverførsel og responsive handlinger. Guidet programmering letter opsætningen. CCD hurtig programmering registrerer automatisk dysetyper. Billedprogrammering korrigerer og verificerer intelligent koordinater. Realtidsdatavisualisering, CCD-overvågningskontakt med én knap. Flersprog: kinesisk, engelsk, japansk, russisk. Dette styresystem i den selektive PCB-loddemaskine muliggør komplet parametersporbarhed.
Operativsystemet har guidet programmering for trin-for-trin lethed. CCD hurtig programmeringsfunktion med automatisk dysetypeidentifikation. Billedbaseret programmering muliggør koordinering og intelligent verifikation. Interfacet viser realtidsdatavisualisering tydeligt. Skift til CCD-lodning i realtid med én knap. Sprogskifte: kinesisk, engelsk, japansk, russisk, andre. Intelligens inkluderer MES-standarder, WIFI-forbindelse, online softwareopgradering, fjernbetjening. Menneskelig stemmealarm og tilpasningsalarmlys. Loddedata kan spores for at bekræfte hvert punkts proces. Denne brugervenlige grænseflade i det selektive bølgeloddeudstyr passer til operatører på alle niveauer.
| Specifikation
Off-line selektiv bølge lodningsmaskine | |
Model | ICT SS430 |
Fluxopbevaringstank | 1L |
Fluxstøtte | Fluxalarm, automatisk |
Sprøjtedyse | Tyskland Jet Valve (spot og linjesprøjtning) 1set |
Sprøjtedysestørrelse | 130um (180, 210um mulighed) |
Sprayområde | 3 ~ 8mm |
Sprayhastighed | 0 ~ 20mm/s |
Sprøjtedyseflythastighed | 0 ~ 400 mm/s |
Spray præcision | 0,1 mm |
Spraytryk | 0,05 ~ 0,1 MPa |
Forvarmningstilstand | IR opvarmning |
Forvarmningsområde | L500mm*B500mm |
Lodning af præcision | ± 0,25 mm |
Lodningovervågning | CCD |
Lodkapacitet | 12 kg |
Max PCB -størrelse | 500*500 mm |
Max PCB -størrelse | 60 mm |
PCB -tykkelse | 0,5-6,0 mm |
PCB -vægt | <20 kg |
Operativsystem | Windows10 |
Strømforsyning | 220VAC±10%, 50/60HZ |
Dimension | L1400*W2580*H1722MM |
Vægt | Ca: 700 kg |

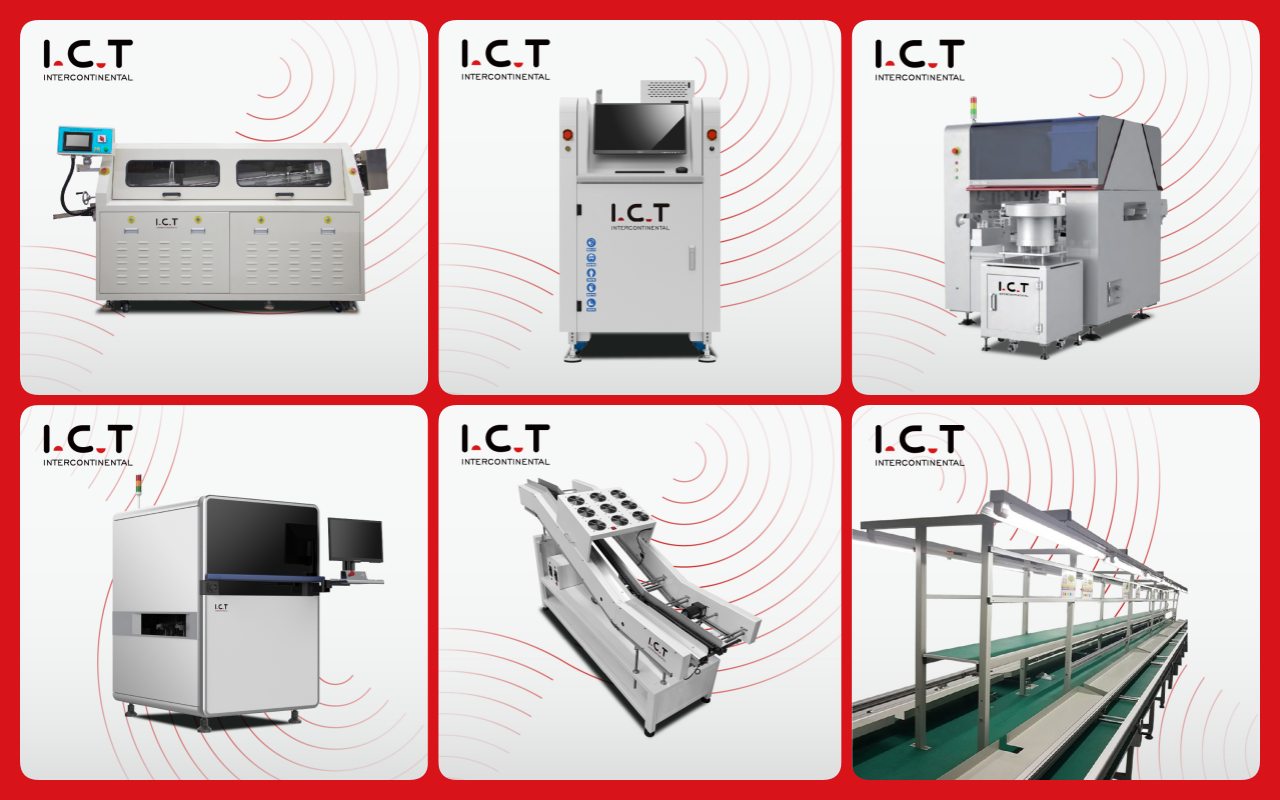

| DIP Line udstyrsliste
Vores DIP-produktionslinje tilbyder avancerede værktøjer til effektiv og præcis PCB-samling. Den fuldt automatiserede DIP-linje inkluderer en DIP-indføringslinje til nøjagtig komponentplacering, en bølgelæsser til jævn PCB-indgang, en bølgeaflæsser til sikker udgang og en samlebåndslinje til afsluttende kontrol. Denne højkvalitets PCB DIP-produktionslinje sikrer stabil drift, pålidelig THT-indsættelse og omkostningseffektiv montering, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til gennemhullede opgaver.
| Video om kundesucces
I 2025 besøgte en Vietnam-kunde ICT-fabrikken for maskinaccept af det selektive bølgeloddeudstyr, der leverer et berømt globalt kameramærke. Ingeniører demonstrerede test på prøve-PCB'er, der viste præcis fluxspray, stabil bølgekontakt og samlinger af høj kvalitet. De gav undervisning i stiprogrammering, parameterindstilling i pc, bølgekalibrering og vedligeholdelse. Kunder så CCD-overvågning i realtid. Praktiske sessioner dækkede fejlfinding og automatisk rengøring. Besøget bekræftede sømløst integrationspotentiale. Det understreger ICT's forpligtelse til ekspertsupport over hele verden med den off-line selektive bølgeloddemaskine.
| Professionel service og træning
IKT tilbyder fuld installation, vedligeholdelse, support, træning til problemfri drift. 20 ingeniører varetager analyse, planlægning, optimering i PCBA/DIP. Dækoperationer, justeringer. Uddannelse omfatter pc-kontrol, sporbarhed, opgraderinger. Fabriksbesøg som Vietnam leverer praktiske færdigheder. Betjen 1600+ kunder i 72 lande med hurtig respons. Fjernhjælp, reservedele sikrer langsigtet effektivitet af selektivt bølgeloddeudstyr.
| Kunde ros
Kunder roser ingeniører for dygtig, tålmodig træning under demoer og installationer. De roser selektivt bølgeloddeudstyr til præcis påføring, stabile bølger, nemme kontroller, der øger udbyttet. Sikker indpakning forhindrer forsendelsesskader. Hurtige svar løser problemer hurtigt. En bemærkede en betydelig forbedring af beståelsesprocenten. Pålideligt udstyr og service gør ICT pålidelig.
| Industri certificeringer
IKT besidder CE, RoHS, ISO9001, flere patenter. CE verificerer sikkerheden, RoHS sikrer øko-materialer, ISO9001 styrer kvaliteten. Patenter beskytter jetventiler, pumper, lasersystemer. Disse bekræfter kompatibelt, grønt, innovativt selektivt bølgeloddeudstyr.

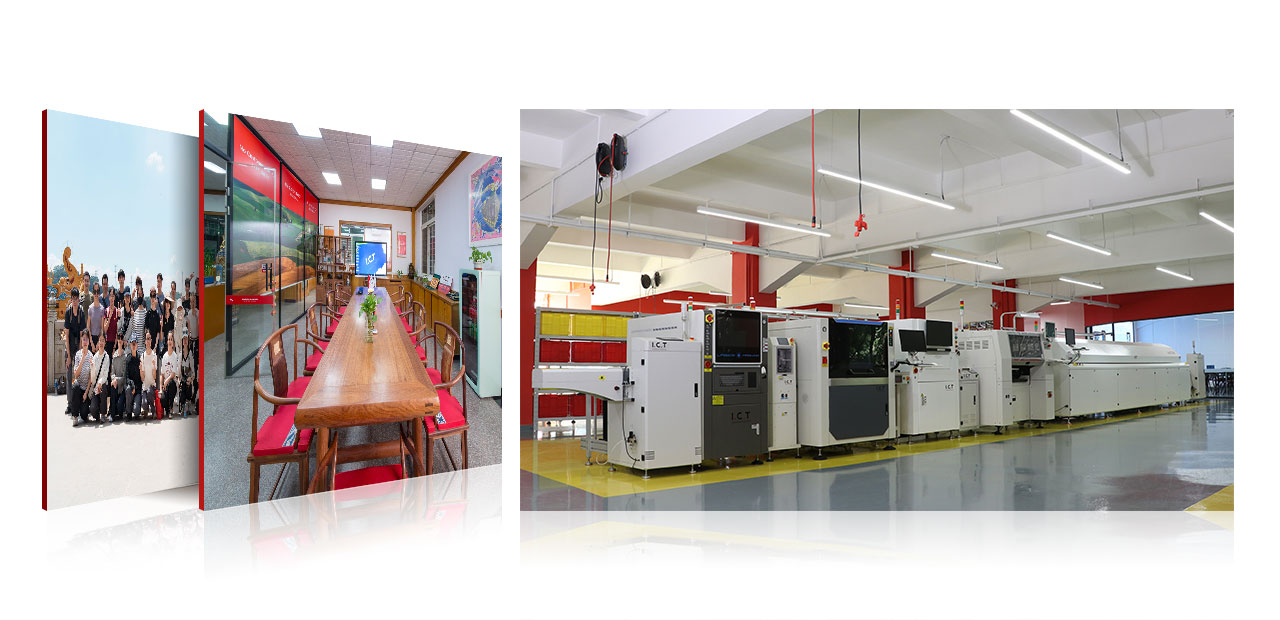

| Om IKT-virksomhed og fabrik
ICT udfører forskning, udvikling og produktion internt i en 12000 m² stor industripark. Vi beskæftiger 89 personer, herunder 20 ingeniører og driver 8 afdelingskontorer, og vi har ekspanderet hurtigt siden etableringen i 2012. Vi supporterer over 1600 kunder fra 72 lande inden for elektroniksektorer. Vores faciliteter implementerer strenge inspektionsprocedurer og omfattende kvalitetsstyringssystemer gennem hele produktionen. Dette muliggør komplette fabriksløsninger fra behovsanalyse og planlægning til udstyr, træning, drift, optimering, justeringer i PCBA, SMT, DIP, coating, robotter, montage.
