ICT-SS530
I.C.T
| Antal: | |
|---|---|

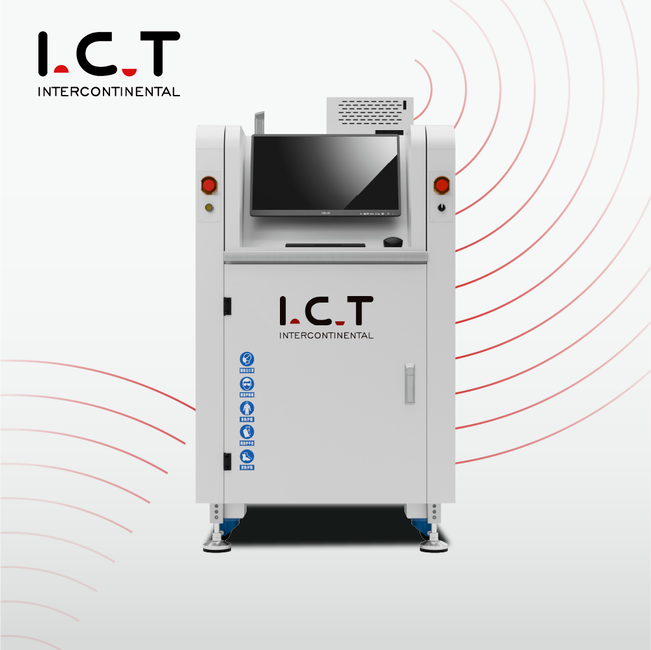

| Inline selektiv bølgeloddemaskine SS530
Den inline selektive bølgeloddemaskine SS530/550, fremstillet af ICT i Kina, er et topvalg til effektiv gennemhulslodning på PCB'er. Designet til højvolumenproduktion holder den PCB'er stabile, mens den flytter spray- og loddeplatformen, hvilket sikrer præcision til industrier som bilindustrien og strømforsyningen. Fuld pc-kontrol giver dig mulighed for at indstille og gemme stier, temperaturer og fluxdetaljer, hvilket giver god sporbarhed. Dets modulære SMEMA-system passer til enhver linje, med automatisk bølgekalibrering og CCD-justering, der holder kvaliteten høj. Som et kompakt inline selektivt bølgeloddesystem sparer det plads, mens det leverer pålidelig ydeevne. IKT's 26 års ekspertise gør det til en pålidelig global løsning.
| DIP Line udstyrsliste

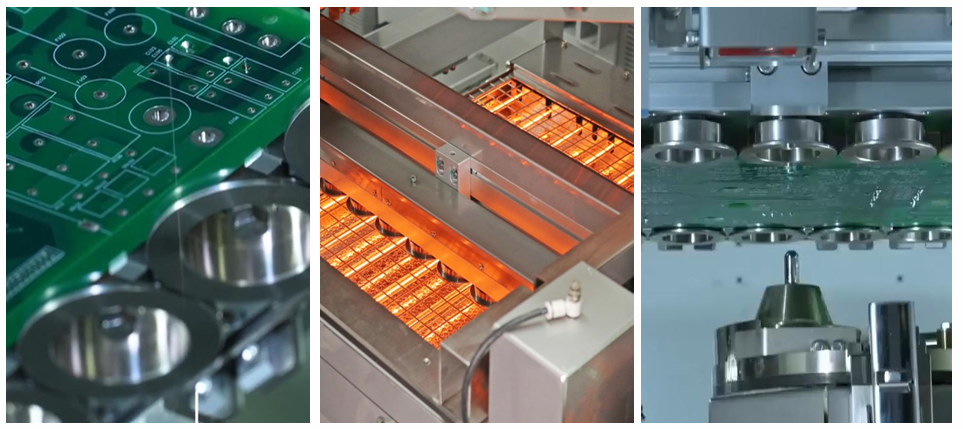

PCB Selective Wave Soldering Machine har et smart fluxsystem til perfekt påføring. Den bruger en tysk højfrekvent pulsventil til at sprøjte små fluxprikker med faststofindhold på under 10 %, hvilket reducerer spild. En bakke fanger rester for nem rengøring, og mundstykket på en XY-platform har en nøjagtighed på 0,02 mm. Trykbeholdere holder fluxflowet stabilt, med japanske SMC-dele sikrer jævn drift. Visuelle målere på fronten forenkler kontrollen, hvilket gør den ideel til travle linjer, der har brug for rene, ensartede resultater.
Forvarmningssystemet i denne Inline Selective Wave Loddemaskine forbereder plader effektivt. Det inkluderer justerbar bund IR-varme og top varm luft for jævn varme over et bredt område, når 150°C på cirka 15 minutter. Højtemperatur bomuld forsegler opvarmning ved at bruge topmærkede dele for stabilitet. Plug-in-designet behøver ingen værktøjer til vedligeholdelse, hvilket minimerer nedetiden. Denne opsætning sikrer stærke samlinger og skærefejl, perfekt til højhastighedsproduktion.
Loddesystemet skinner med avanceret teknologi i Inline Selective Wave Soldering Machine. En svensk PRECIMETER-pumpe holder loddebølgen stabil med software, der styrer temperaturer og N2-flow. Den rustfri stålgryde med anti-korrosionsbelægning (eller titanium option) opvarmes hurtigt med støbejern, mens N2 reducerer slagg for rene samlinger. Den håndterer hårde komponenter som militærudstyr og leverer højpålidelige svejsninger hver gang.
Transmissionssystemet sikrer jævn PCB flow i dette kompakte inline selektive bølgeloddesystem. Bygget med robuste profiler og ruller, understøtter den op til 20 kg belastninger med side- og topklemmer. Japanske motorer driver den i 900 mm højde og passer til SMEMA-linjer med nul kollisioner. Online-swaps holder produktionen i gang, hvilket gør den til en fleksibel pasform til stramme fabrikslayouts.
Styringen er solid i PCB Selective Wave Soldering Machine med et Keyence PLC-system, der opfylder CE- og Industry 4.0-standarderne. Globale dele og Cat-6-kabler sikrer hurtig, stabil kommunikation og øger kapaciteten efter behov. Den sporer data for hvert løb og hjælper med at fange problemer tidligt. Denne opsætning kører maskinen problemfrit og understøtter moderne produktionskrav.
Operativsystemet gør denne Inline Selective Wave Loddemaskine nem at bruge. Guidet CCD-programmering hastigheder opsætning, med billedtilstand til koordinatkontrol og overvågning i realtid med et enkelt klik. Vælg kinesisk, engelsk eller andre sprog, og link til MES for WiFi-opdateringer. Data sporer hvert loddepunkt, hvilket reducerer træningstiden for nye brugere i hurtige butikker.
| Specifikation
| On-line selektiv bølge lodningsmaskine | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modulær online | Spray + Forvarmning & Lodning | Spray + Forvarmning + Lodning | Spray + Forvarmning + Lodning +Lodning | Spray + Forvarmning + Lodning + Lodning + Lodning |
| Lodningssystem | ||||
| Dysemængde | 1 | 1 | 2 | 3 |
| Loddepotte Antal | 1 sæt | 1 sæt | 2 sæt | 3 sæt |
| Dobbelt gryde (valgfrit) | N/a | Valgmulighed | Valgmulighed | Valgmulighed |
| Solder Pot Power | 2,35 kw | 2,35 kw | 4,70 kw | 7,05 kw |
| Flux system | ||||
| Fluxopbevaringstank | 1L | 1L | 2L | 2L |
| Fluxstøtte | Fluxalarm, automatisk | |||
| Sprøjtedyse | Germany Jet Valve (Plet- og linjesprøjtning) 1 sæt | |||
| Sprøjtedysestørrelse | 130um (180um, 210um option) | |||
| Sprøjtehastighed | 0 ~ 20mm/s | |||
| Sprøjtedyse flyttehastighed | 0 ~ 400 mm/s | |||
| Forvarmningssystem | ||||
| Forvarmningstilstand | Varm luft og IR | Varm luft og IR | Varm luft og IR | Varm luft og IR |
| Forvarmningsområde | L500*B500mm | L500*B500mm | L500*B500mm | L500*B500mm |
| Forvarmningszone | Top varmluft: 2, nederste IR: 1 | |||
| Bundforvarmningseffekt | Max.12kw | |||
| Top Forvarmningseffekt | Max.6kw | |||
| Opvarmningstid | Ca. 15 min (indstilling 150 ℃) | |||
| Kontroltilstand | PC+PLC | |||
| Transportsystem | ||||
| PCB-størrelse (med armatur) | 120*60~500*500mm | |||
| Udskiftning af PCB | Online | |||
| PCB Top Clearance | 120 mm | |||
| Transporthøjde | 900 ± 20 mm | |||
| Transportbredde | 60 ~ 500 mm | |||
| Mål: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Vægt | Cirka: 800 kg | Cirka: 1200 kg | Cirka: 1300 kg | Cirka: 1500 kg |
| DIP Line udstyrsliste
Vores DIP-produktionslinje tilbyder avancerede værktøjer til effektiv og præcis PCB-samling. Den fuldt automatiserede DIP-linje inkluderer en DIP-indføringslinje til nøjagtig komponentplacering, en bølgelæsser til jævn PCB-indgang, en bølgeaflæsser til sikker udgang og en samlebåndslinje til afsluttende kontrol. Denne højkvalitets PCB DIP-produktionslinje sikrer stabil drift, pålidelig THT-indsættelse og omkostningseffektiv montering, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til gennemhullede opgaver.
| Video om kundesucces

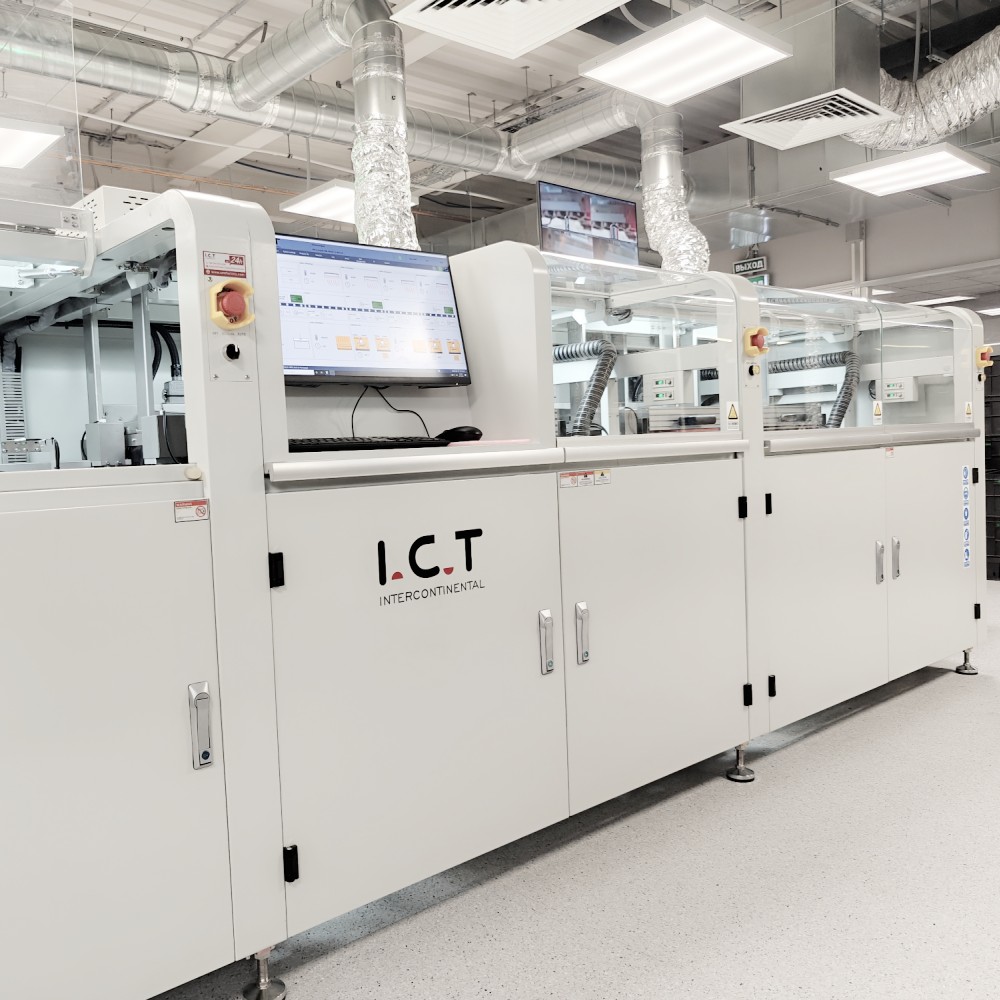

IKT-ingeniører besøgte et europæisk bilbatterifirma for at støtte Inline Selective Wave Soldering Machine SS550. Videoen viste dens 4-cylindrede opsætning, sprøjte flux præcist og lodning med stabile bølger. Automatisk kalibrering holdt højderne perfekte, og N2-opvarmning skar slagg for rene samlinger. Træning og demoer på stedet rammer høje hastigheder, hvor kundens batteripakker viser topkvalitet. IKT's hurtige service forvandlede besøget til et produktionsløft, der fik høje karakterer fra holdet.
| Ekspert service og uddannelse
IKT tilbyder fuld support til Inline Selective Wave Soldering Machine med installationer på stedet og 24/7 hjælp. Vores uddannede ingeniører håndterer opsætning, rettelser og tweaks, mens uddannelsen dækker grundlæggende betjening og vedligeholdelse. Fjernsupport og regelmæssige tips tilpasser sig dine behov. Med 26 år i SMT optimerer vi din linje til effektivitet. Langsigtede planer inkluderer tjek, der sikrer, at du vokser med os uden bekymringer.

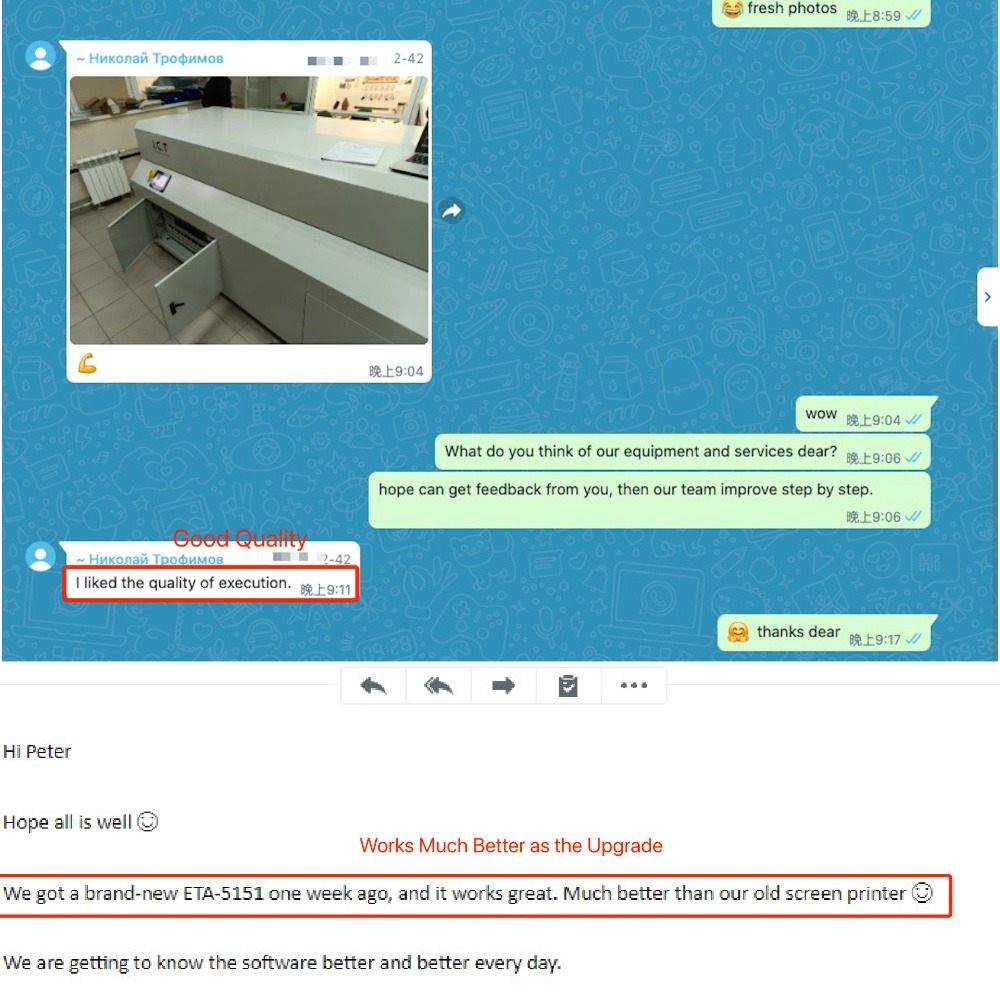

| Kundefeedback
Kunder roser IKT-ingeniører for deres ekspertise og hurtige løsninger på Inline Selective Wave Soldering Machine - altid på punkt. Maskinens stabile lodning og høje beståelsesrater skiller sig ud, med sikker, tæt emballage, der sikrer levering. Hurtige svar på problemer holder linjer kørende, hvor en bruger siger, 'Dit teams hastighed er uovertruffen.' Dette opbygger en stærk tillid til IKT
| Industri certificeringer
Den inline selektive bølgeloddemaskine har CE-, RoHS- og ISO9001-certificeringer, der opfylder globale sikkerheds- og kvalitetsstandarder. IKT's patenter på bølgeteknologi og fluxsystemer viser innovation. Disse legitimationsoplysninger beviser vores forpligtelse til pålideligt, miljøvenligt udstyr, du kan stole på i hele verden.

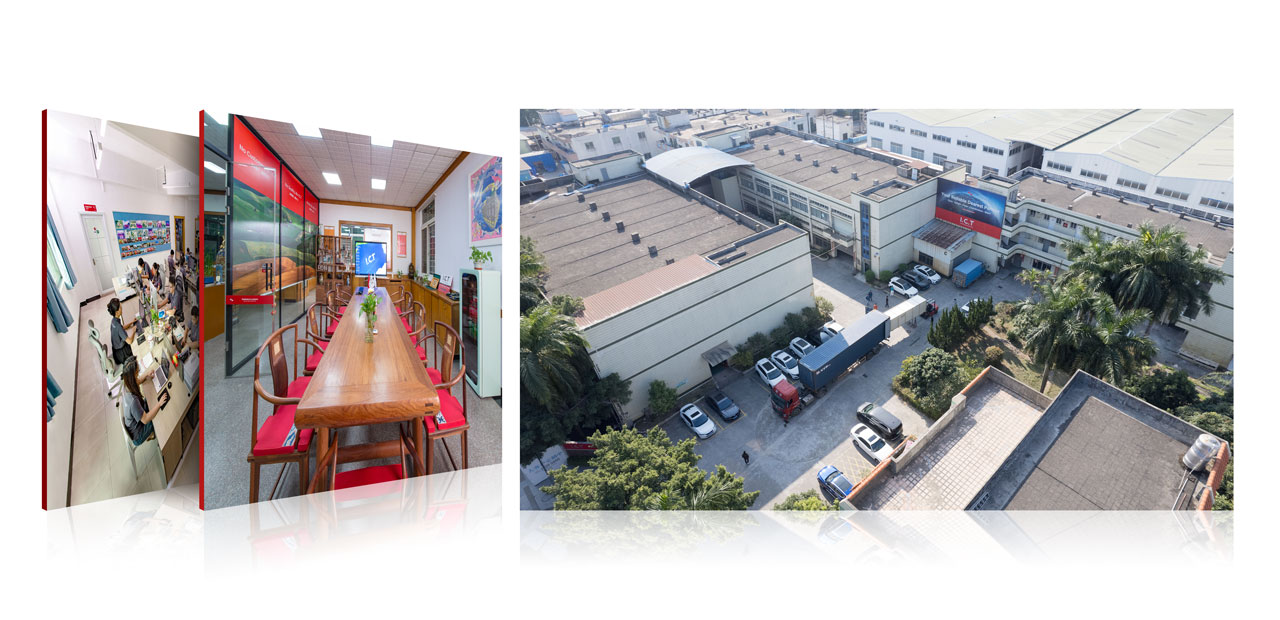

| Om IKT-virksomhed og fabrik
ICT leder SMT med intern R&D og tre fabrikker, der vokser til 89 medarbejdere over 26 år. Vi betjener 1600+ kunder i 72 lande, fra auto- til LED-linjer, med strenge test- og kvalitetssystemer. Vores kompakte inline selektive bølgeloddesystem passer til ethvert rum, understøttet af global support. Vi innoverer dagligt og bygger partnerskaber på tværs af værdier for din fabriks succes.
