I moderne SMT-produktion beviser Complete Guide to SPI Machines konsekvent én ubrydelig regel: SPI kommer altid før AOI. At få denne ordre forkert er den dyreste fejl, en fabrik kan begå, fordi 55-70 % af alle reflow-defekter starter ved loddepasta-udskrivning - længe før komponenterne placeres.
Dagens PCB'er bærer rutinemæssigt 01005 modstande, 0,3 mm pitch BGA og flerlags stablede pakker. En loddepastaaflejring, der kun er 10 µm for lav, kan forårsage en åben samling efter reflow, mens 5 µm for meget kan skabe en bro under en 0,4 mm QFN. Disse tolerancer er langt ud over, hvad det menneskelige øje eller traditionelle 2D-kameraer pålideligt kan fange, hvilket er grunden til, at automatiseret 3D-inspektion er blevet uomsættelig i moderne elektronikfremstilling.
Mange ingeniører og ledere arvede produktionslinjer, der blev bygget for 10-15 år siden, da AOI var den eneste tilgængelige automatiske inspektion. Disse linjer fungerer stadig (en slags), så det naturlige spørgsmål bliver: 'Hvis AOI allerede ser på det færdige bræt, har vi virkelig brug for en anden maskine tidligere i linjen?' I mellemtiden ser yngre procesingeniører, som er uddannet i Six-Sigma og CpK, de samme udskrivningsfejl gentage måned efter måned og undrer sig over, hvorfor fabrikken bruger tusindvis af kilden på efterbearbejdning i stedet for at forhindre kilden.
SPI ( Solder Paste Inspection ) installeres umiddelbart efter stencilprinteren og før den første pick-and-place-maskine. Den bruger struktureret lys eller laser til at skabe et ægte 3D-kort over hver enkelt loddepastaaflejring. Inden for få sekunder måler den volumen (nL), højde (µm), areal (mm²), X/Y-position og form for hver pude på brættet. Hvis noget er uden for tolerancen, afvises tavlen, eller printeren modtager en lukket-loop-korrektion i realtid, før den næste tavle udskrives.
AOI ( Automated Optical Inspection ) sidder efter reflow-ovnen. Det tager 2D- eller 3D-farvebilleder i høj opløsning af det færdigmonterede bord. Den kontrollerer for manglende dele, forkerte dele, omvendt polaritet, gravsten, løftede ledninger, utilstrækkelig lodning, broer og synlige befugtningsproblemer. Fordi loddet allerede er smeltet, kan AOI kun fortælle dig, hvad der gik galt - det kan ikke forhindre defekten i at ske i første omgang.
SPI er forebyggende medicin: det forhindrer dårlig loddepasta i nogensinde at møde en komponent. AOI er obduktionen: den fortæller dig, hvilke tavler der allerede er døde eller døende. Den ene sparer dig penge upstream, den anden sparer din kunde fra at modtage et dårligt produkt downstream. Begge er vigtige, men de er ikke udskiftelige.
Mange ældre forbrugerelektronikfabrikker kører stadig AOI-kun-linjer, fordi 'det er sådan, vi altid har gjort det.' Disse linjer producerer typisk simple dobbeltsidede tavler med 0603/0402-komponenter og 0,5 mm+ pitch. Udskrivning anses for at være stabil nok, efterbearbejdning er billig, og ledelsen hader at tilføje nye maskiner. Resultatet er acceptabelt for lavprisprodukter, men fejlprocenten ligger stille og roligt på 500-2000 ppm.
Procesfokuserede ingeniører - især inden for bilindustrien, medicin og telekommunikation - behandler udskrivning af loddepasta som det mest kritiske og mest variable trin i hele linjen. De ved, at når først pastaen er forkert, kan ingen mængde af perfekt placering eller perfekt reflow-profil redde samlingen. Deres mantra er 'mål og ret pastaen, før du bruger penge på at placere dyre komponenter på den.'
Førende kontraktproducenter og OEM'er behandler nu SPI + AOI på samme måde, som de behandler printer + pick-and-place: du bygger simpelthen ikke en seriøs linje uden begge. Investeringen begrundes med tal for førstegangsudbytte, der rutinemæssigt overstiger 99,5 %, og efterbearbejdningsomkostninger, der falder med 60–80 %. I disse fabrikker er debatten ikke længere 'SPI eller AOI?', men 'Hvilken SPI-model giver os den hurtigste ROI?'
IPC-7912 , iNEMI og snesevis af uafhængige undersøgelser i løbet af de sidste 15 år viser konsekvent den samme nedbrydning: loddepasta-udskrivning tegner sig for 55-70 % af alle monteringsfejl, placering 10-15 %, reflow 10-15 % og alt andet resten. Selv en perfekt afstemt pick-and-place-maskine kan ikke overvinde dårlig pastavolumen eller offset.
Udbedring af en trykfejl hos SPI koster stort set ingenting - tavlen rengøres simpelthen og genoptrykkes. At rette den samme defekt ved AOI efter reflow kræver manuel touch-up, mulig komponentfjernelse, røntgenbekræftelse og re-reflow - nemt 20–50 gange dyrere. Hvis defekten undslipper kunden, kan omkostningerne springe til hundreder eller tusindvis af dollars pr. bord i garantikrav og mistet omdømme.
For lidt pasta → utilstrækkelig filethøjde → åben eller svag led. For meget pasta → overskydende loddekugler eller broer under enheder med fin stigning. Paste offset med 50 µm → gravsten på små chipkomponenter. Højdevariation → hulrum inde i BGA-bolde, som AOI ikke kan se, men som røntgen vil senere finde. Hver af disse fejl er 100 % forudsigelige ud fra de 3D-pastadata, som kun SPI leverer.
SPI kører før en komponent er placeret, så den har ingen mulighed for at vide, om pick and place-maskinen senere greb den forkerte rulle eller sprang en del helt over. Polaritetsfejl på polariserede kondensatorer eller dioder er også usynlige for SPI, fordi pastaen ser identisk ud uanset orientering.
Selv med perfekt pasta kan en dyse tabe en del 100 µm off-pad, eller ujævn opvarmning kan forårsage gravsten under reflow. Disse mekaniske stød eller dårlige vakuum kan løfte en ledning på en QFP. SPI ser ingen af disse, fordi de sker længe efter dets inspektionsvindue.

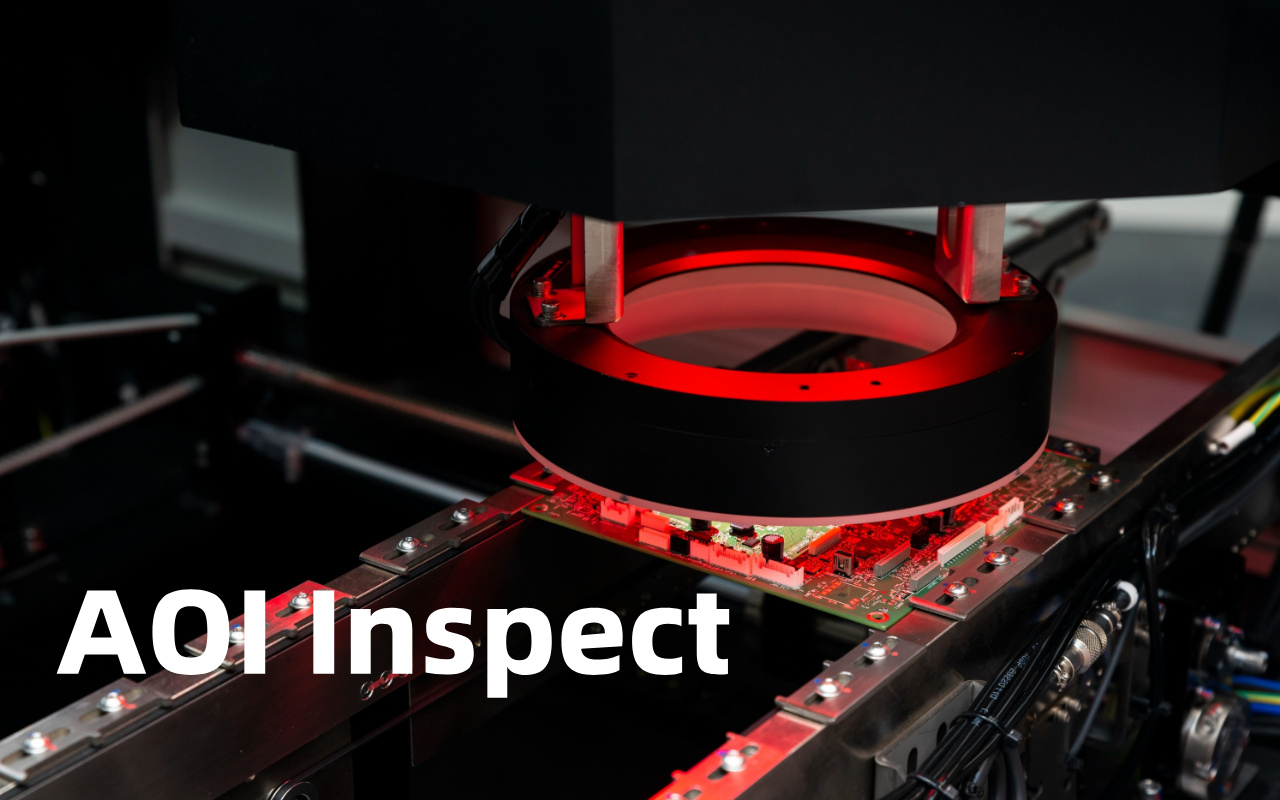

Hoved-i-pude, ikke-vædende, affugtende og nogle former for tømning bliver først synlige, efter at loddet er smeltet og afkølet. AOI's farvekameraer og vinklede belysning er specielt designet til at fange disse problemer på overfladeniveau, som SPI aldrig får en chance for at se.

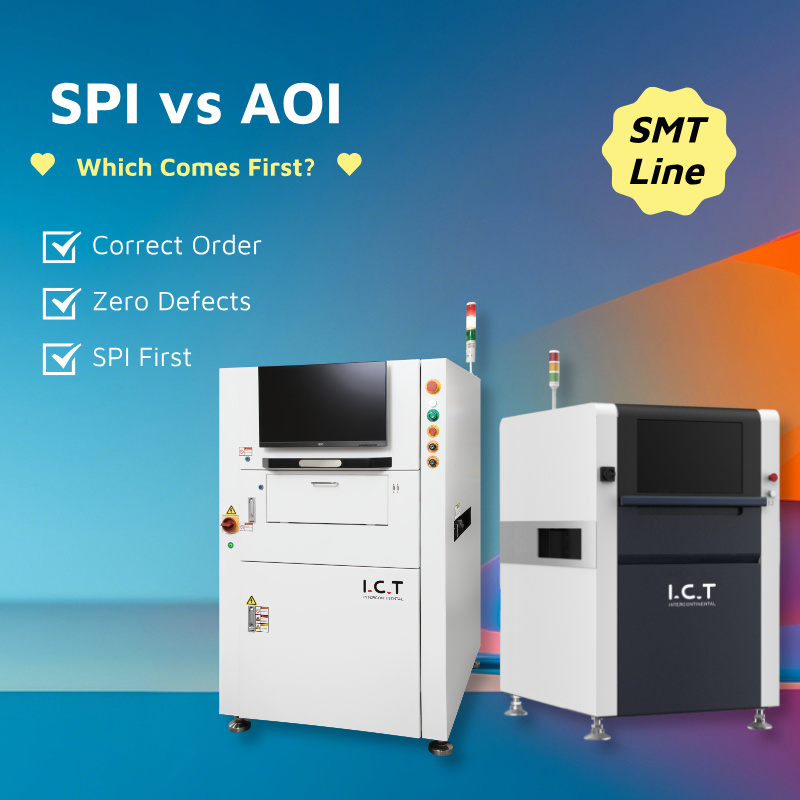

Den eneste sekvens, der bruges af fabrikker i verdensklasse i dag, er: stencilprinter → SPI → højhastigheds chip-skyder → fleksibel placer → reflow-ovn → AOI → (valgfri røntgen eller IKT ). Denne rækkefølge er ikke vilkårlig. Den følger den naturlige defekt-oprettelsestidslinje: Forebyg først udskrivningsproblemer, forebyg derefter placeringsproblemer, og bekræft derefter det endelige resultat efter lodning. At vende ethvert trin om, øger markant omarbejde og flugtrisiko.
Moderne SPI-systemer som ICT-S510 og ICT-S1200 sender offset- og volumendata i realtid tilbage til printeren (kontrol med lukket sløjfe). Printeren justerer automatisk gummiskraberens tryk, hastighed eller stencilrensningsfrekvens på det næste bord. Inden for 3-5 boards afregner processen typisk til CpK > 1,67. Når først udskrivning er låst, modtager pick-and-place-maskinerne perfekte puder hver gang, hvilket dramatisk reducerer placeringsrelaterede alarmer nedstrøms.
Med udskrivningen allerede under kontrol, bliver AOI's job meget nemmere og mere præcist. Falske opkald falder 60–80 %, fordi AOI ikke længere skal gætte på, om en marginal loddesamling er forårsaget af dårlig pasta eller dårlig placering. AOI kan nu fokusere på sande placeringsfejl og post-reflow-problemer og blive en ægte endelig gatekeeper i stedet for en opsamlende fejlfindingsstation.

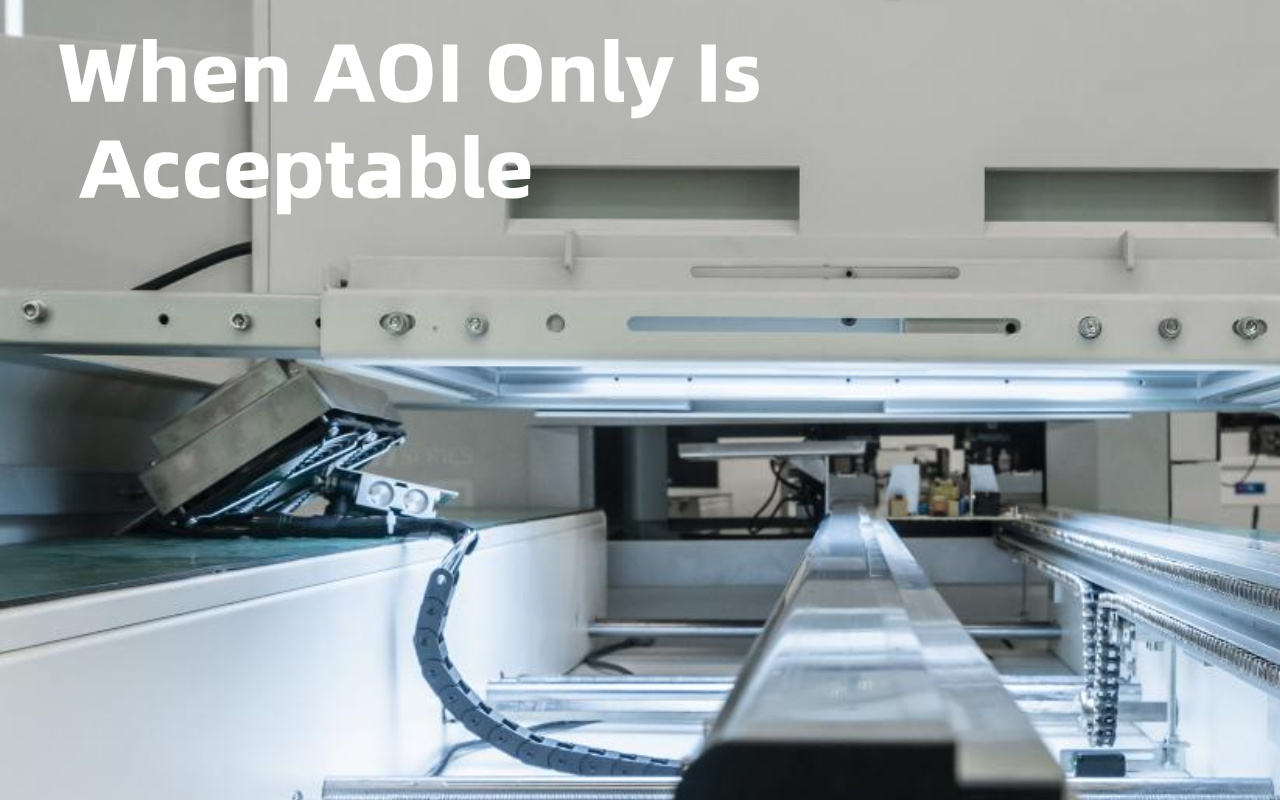

Dobbeltsidede forbrugertavler med 0603 og større dele, pitch ≥ 0,5 mm, meget stabil stencil og pasta, lav-mix højvolumen-kørsler og afslappede kvalitetsmål (≤ 1000 ppm) kan nogle gange overleve med AOI alene. Efterbearbejdning er billig, fejl i marken er sjældne, og ledelsen accepterer lejlighedsvis efterbehandlingsstation. Disse linjer bliver mere og mere sjældne hvert år, men de findes stadig på omkostningsdrevne markeder.
Bilelektronik ( AEC-Q100/104 ), medicinsk udstyr ( ISO 13485 ), rumfart/militær (IPC klasse 3), 5G-infrastruktur, serverbundkort, alt med 01005/008004-komponenter, ≤ 0,4 mm pitch BGA eller bundterminerede 3D-pakker kræver alle. Nul-defekt politikker og garantiomkostninger i tusindvis af dollars pr. bord giver ikke plads til 'vi fanger det hos AOI'.
Selv fabrikker med stram kapital kan retfærdiggøre SPI først. Typisk tilbagebetaling er 6-12 måneder alene gennem reduktion af skrot, besparelser på omarbejdning af arbejdskraft og forbedring af udbyttet. Mange kunder rapporterer, at tilføjelsen af SPI reducerede deres AOI-omarbejdningsstationer fra tre skift til et skift og reducerede kundeafkast med 90 %. Regnestykket er simpelt: At forhindre en dårlig palle med PCB'er til biler betaler for hele SPI-maskinen.

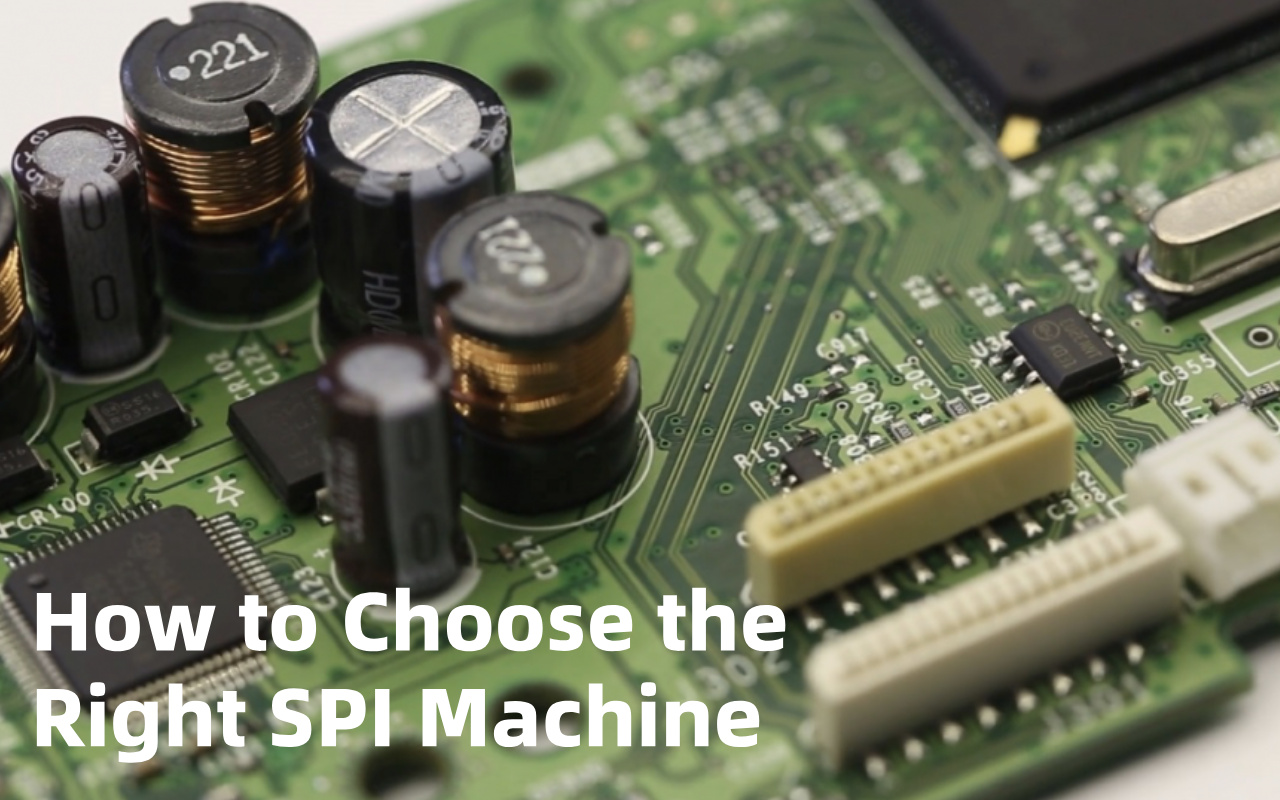

2D SPI måler kun areal og kan narre af pastahøjdevariationer. Ægte 3D SPI (faseforskydningsmoiré eller dual-laser triangulation) måler faktisk volumen og højde med ≤ 1 µm opløsning. For alt, der er mindre end 0402 eller 0,5 mm pitch, er 2D forældet og vil generere for mange falske afvisninger eller misser.
Se efter ≥ 2 µm højdeopløsning, GR&R < 10 % ved 6σ og inspektionstid ≤ 12 sekunder for et typisk smartphone PCB. ICT-S510 opnår 8-10 sekunder pr. kort ved 1 µm opløsning, mens den større ICT-S1200 håndterer 600 × 600 mm paneler på under 20 sekunder med samme præcision.
Moderne SPI skal importere Gerber- og CAD-data direkte, automatisk generere inspektionsprogrammer på få minutter, vise CpK-diagrammer i realtid og automatisk sende korrektionsværdier tilbage til DEK/Minami/Panasonic/GKG-printere. Uden disse funktioner køber du gårsdagens teknologi.
Vælg maskiner med fuldautomatisk glaspladekalibrering (30 sekunders daglig rutine), temperaturkompenseret optik og forseglede projektionsenheder. ICT-S510 og ICT-S1200 inkluderer begge disse funktioner og bevarer < 1 µm repeterbarhed år efter år med minimal operatørindgreb.
Nej. AOI inspicerer efter reflow, når skaden allerede er sket. Den kan ikke måle volumen eller højden af loddepasta, før komponenterne placeres, så den kan ikke forhindre kolde samlinger, broer eller hulrum forårsaget af trykfejl.
For 0402 og større komponenter på 0,5 mm+ pitch kan 2D nogle gange overleve. For 0201, 01005, 0,4 mm eller finere BGA er det kun 3D SPI, der leverer de volumen- og højdedata, der kræves af IPC-7095 og bilstandarder.
Ja – typisk 60–80 %. Stabil udskrivning fjerner de tilfældige volumenvariationer, der forvirrer AOI-algoritmer og genererer fantom-lodde-leddefekter.
Moderne systemer som ICT-S510 inspicerer et typisk smartphone-printkort på 8-10 sekunder, og ICT-S1200 håndterer store paneler på < 20 sekunder. Disse tider er ubetydelige sammenlignet med placerings- og reflow-cyklustider.
Ja. IPC-7095D (BGA) og de fleste automotive/medicinske kvalitetsstandarder kræver effektivt 3D SPI for at garantere tomrumsrater på < 25 % og pålidelig befugtning på enheder med ultrafine pitch.
