ICT-510
I.C.T

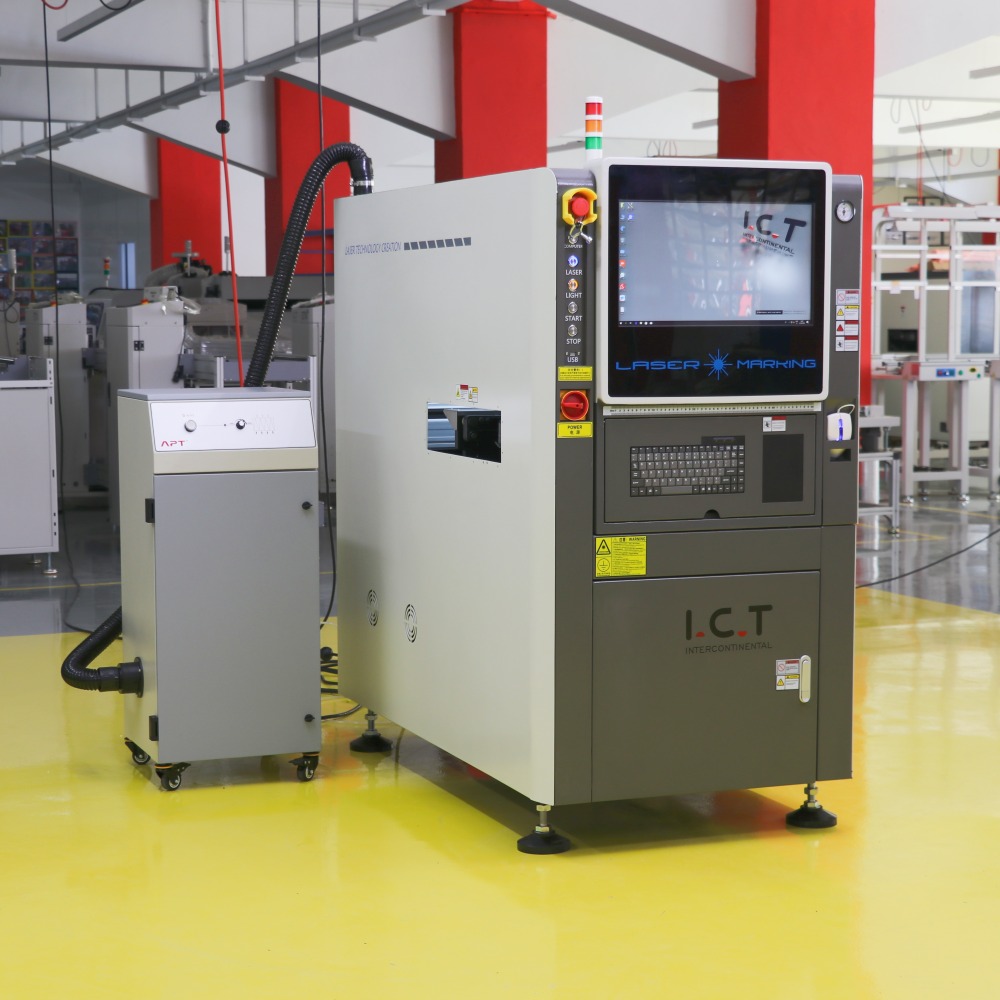

PCB Laser Marking
| Antal: | |
|---|---|
| Højpræcisions lasermærkning for sporbarhed af PCB
Lasermarkeringsmaskinen fra ICT giver permanent, berøringsfri mærkning på PCB'er i SMT-produktion. Den understøtter tekst, stregkoder, QR-koder og grafik med ±0,05 mm præcision, velegnet til forskellige materialer som FR4, blæk, kobber og aluminium. Tilgængelig i modeller som ICT-400, 460, 510 og 510L, den håndterer PCB-størrelser op til 510×460 mm. Maskinen forbindes jævnt med samlebånd, understøtter online MES-dataoverførsel og tilbyder offline/online-tilstande. Med muligheder for forskellige lasere (UV til følsomme materialer, CO₂ til FR4, Fiber til metaller) sikrer den klare, holdbare mærker for sporbarhed. Denne laseretiketteudskrivningsmaskine eliminerer blæk- eller etiketomkostninger, reducerer forurening og forhindrer genudskrivningsfejl. Det øger effektiviteten i højvolumen PCB-fremstilling, samtidig med at høj kvalitet og pålidelighed opretholdes.
| Funktion

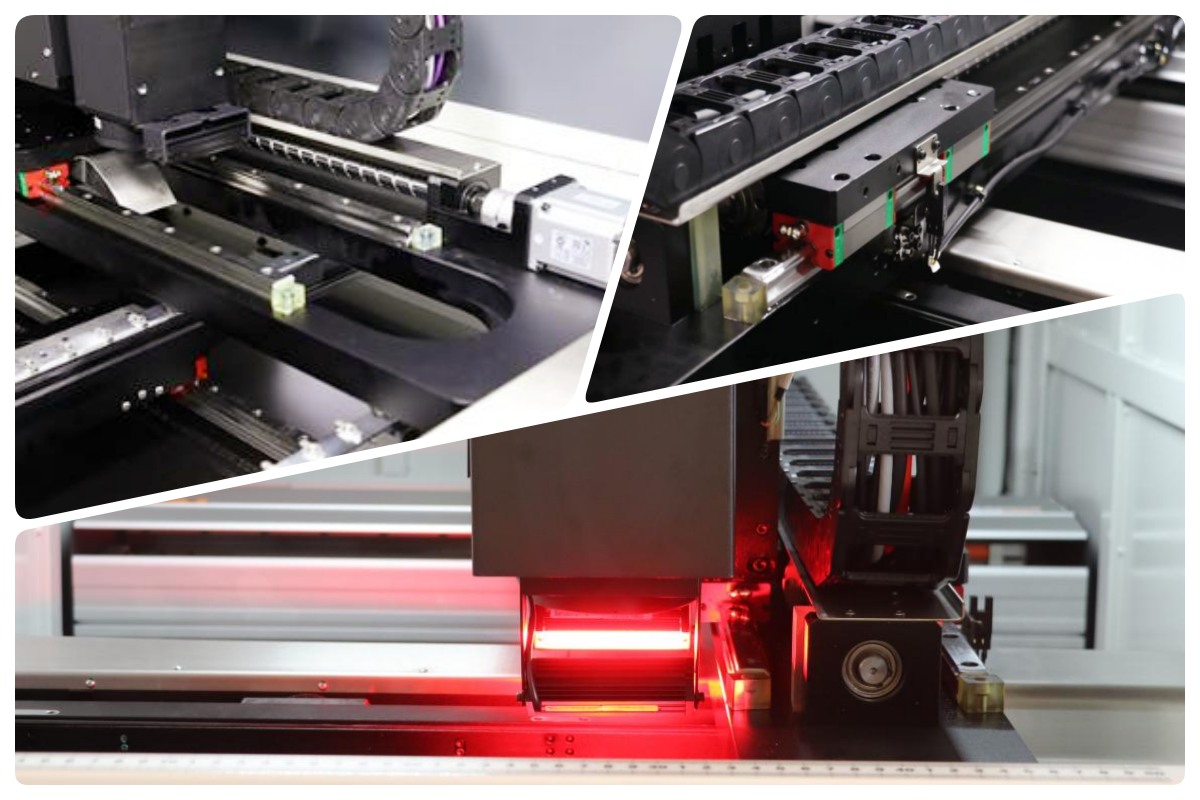

Avanceret køresystem
Buebroens ophængsstruktur med kugleskruer og højpræcisions lineære føringer fra TBI og HIWIN/PMI giver stærk belastningskapacitet og jævn bevægelse. To uafhængige servomotorer styrer X/Y-akserne til nøjagtig positionering. Fleksible lukkede tankkæder og profiler sikrer stabil drift, mens et unikt støvdæksel sænker vedligeholdelsesbehov og omkostninger. Dette design leverer pålidelig, langsigtet ydeevne i krævende SMT-miljøer.

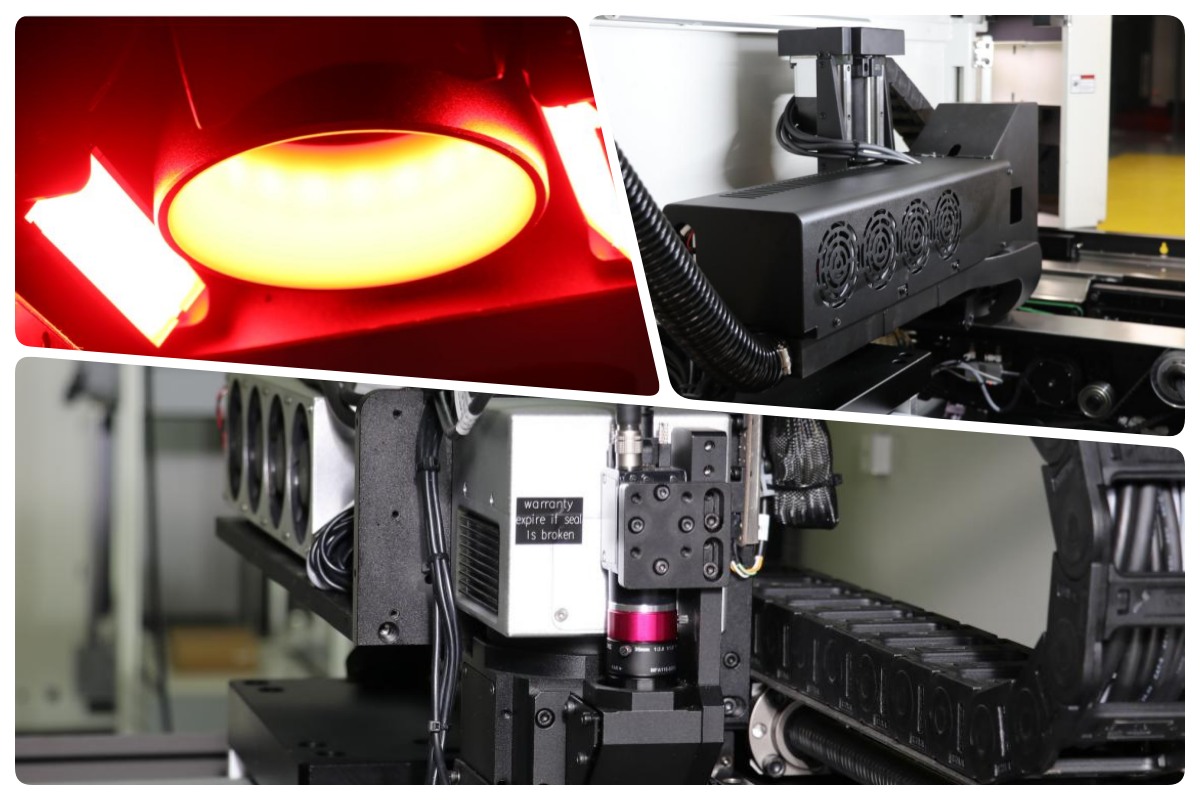

Pålideligt mærkningssystem
Vælg mellem UV-, Grøn-, Fiber- eller CO₂-lasere baseret på dine produktbehov. Lasere tilbyder høj præcision, stabilt output og lang levetid. Fabrikskalibreret brændvidde behøver ingen fejlfinding med automatisk Z-aksejustering. Egnede kølemetoder matcher hver lasertype. Flere lysmuligheder håndterer komplekse PCB'er, hvilket sikrer ensartede mærker af høj kvalitet på forskellige overflader.

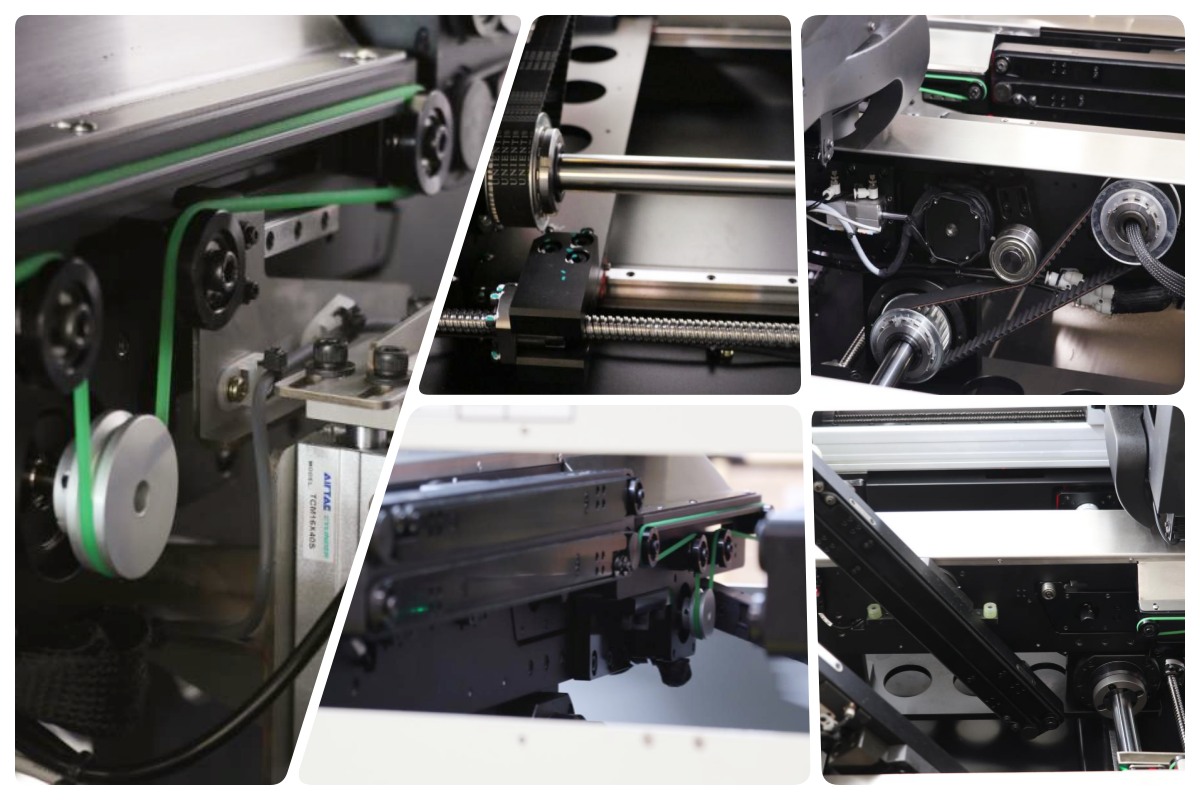

Effektivt transportsystem
Indbygget PCB flip-funktion løser komplekse dobbeltsidede krav i ét stop. Segmenterede styreskinner med ESD antistatiske bælter beskytter brædder. Højstyrke synkronremme med justerbar hastighed holder flowet stabilt. Særlige spændingsanordninger opretholder en optimal bæltetilstand. Kugleskruer og stive aksler justerer bredden synkront, og holder forreste/bagerste skinner parallelle for præcis, skadefri transport.

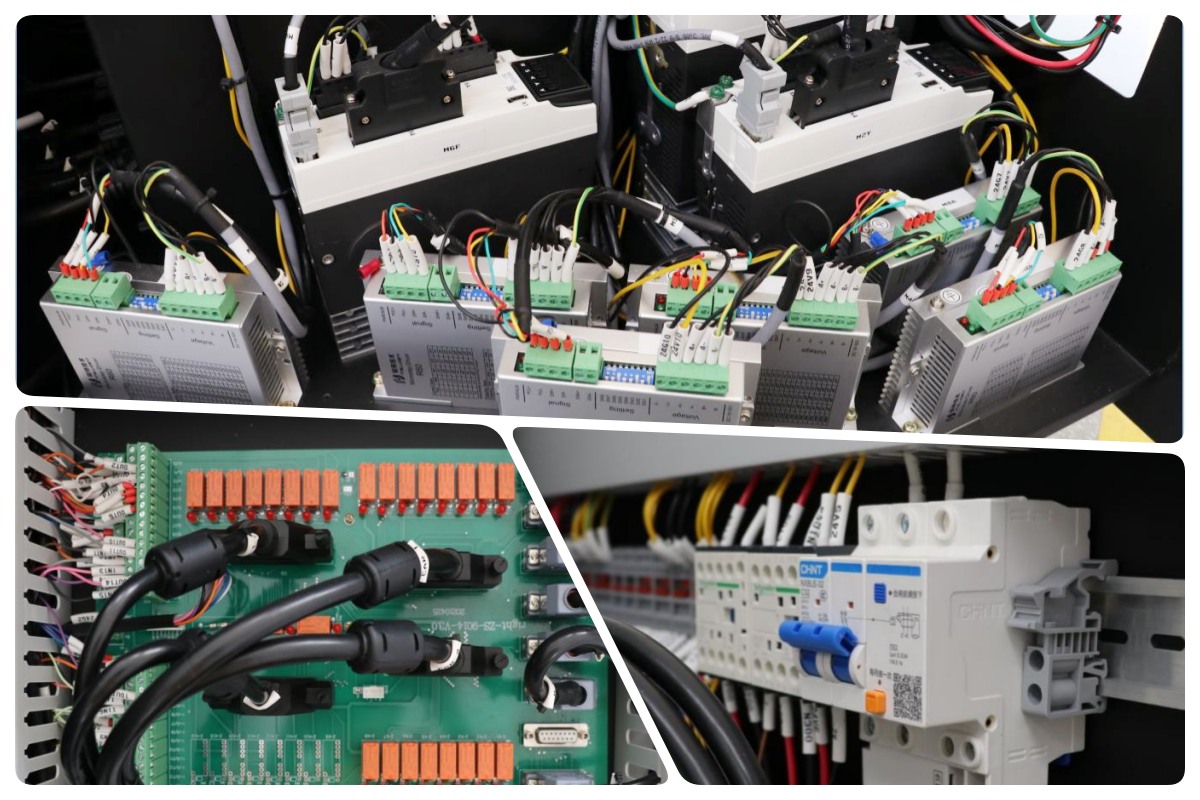

Stabilt kontrolsystem
Reflow er ikke kun en opvarmningsproces, men et nøglepunkt, hvor produktionsstabilitet enten bekræftes eller tabes. I LED-pærens samlebåndsmaskine behandler ICT reflow som en del af det samlede flow i stedet for en selvstændig station. Bordtransport, indgangstidspunkt, udgangskøling og nedstrømsforbindelse betragtes alle sammen. Dette reducerer variationen mellem pladerne og hjælper med at opretholde ensartede lodderesultater over lange produktionsserier. Målet er ikke ekstreme temperaturprofiler, men repeterbarhed og kontrol. Med denne tilgang bliver LED-pærelyssamlingslinjen lettere at administrere, og procesvinduer bliver klarere og mere pålidelige til langsigtet produktion.

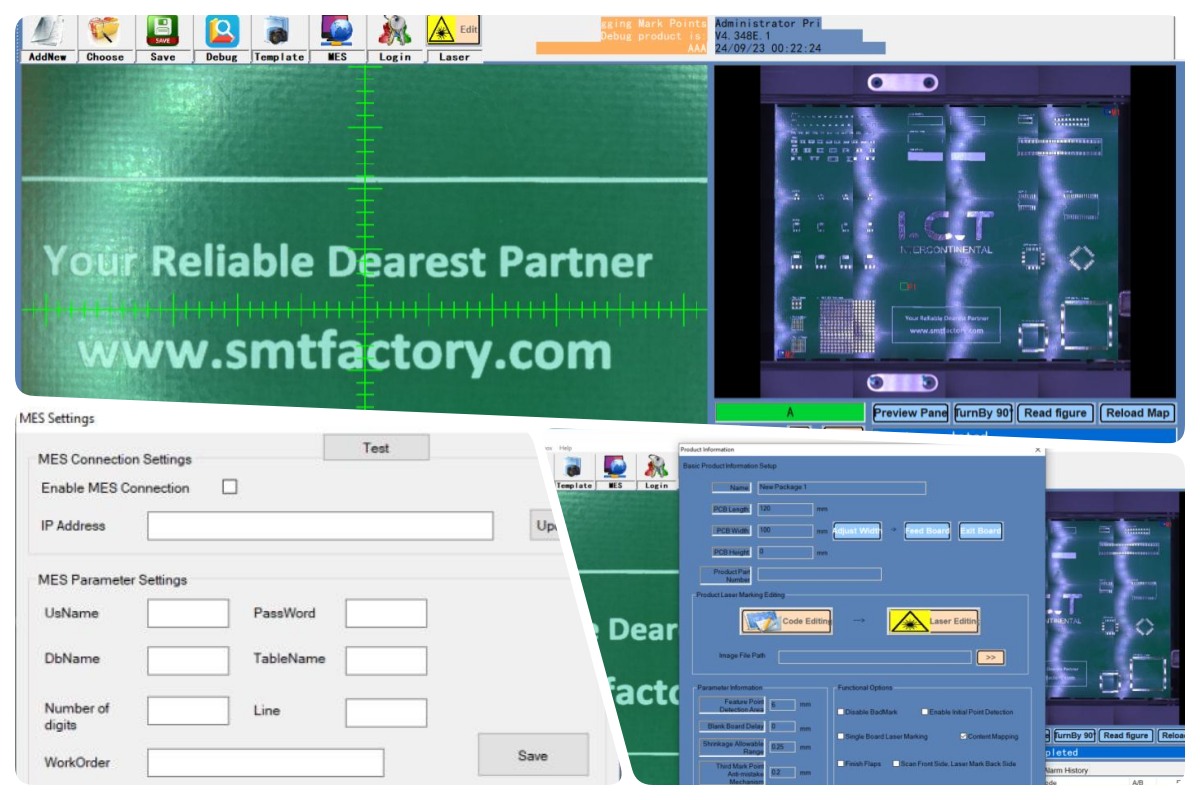

Brugervenligt operatørsystem
Enkel, guidet grænseflade gør betjeningen nem at lære. Windows-baseret system gemmer mange produktprogrammer til hurtig omstilling. Fuld-frame scanning viser puslespil direkte til hurtig programmering. Koaksialt kameradesign springer ekstra kalibreringstrin over. Standard MES-docking understøtter brugerdefinerede protokoller til problemfri fabriksintegration.
| Specifikation
| Parameter | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| Max PCB -størrelse | 380 × 380 mm | 510 × 450 mm | 510 × 400 mm | 510 × 460 mm |
| Markeringsrækkevidde | 280 × 380 mm | 460 × 450 mm | 430 × 400 mm | 510 × 460 mm |
| PCB flip funktion | Ja (indbygget flipper) | Ja (indbygget flipper) | Ingen | Ingen |
| Maskinens dimension | 835 × 1488 × 1566 mm | 974 × 1528 × 1616 mm | 1054 × 1568 × 1523 mm | 1054 × 1470 × 1523 mm |
| Maskinvægt | 700 kg | 800 kg | 750 kg | 800 kg |
| Mærkningspræcision | ±0,05 mm (samme for alle) | ±0,05 mm (samme for alle) | ±0,05 mm (samme for alle) | ±0,05 mm (samme for alle) |
| PCB -tykkelse | 0,5-5 mm (samme for alle) | 0,5-5 mm (samme for alle) | 0,5-5 mm (samme for alle) | 0,5-5 mm (samme for alle) |
| Markeringshastighed | <7000 mm/s (samme for alle) | <7000 mm/s (samme for alle) | <7000 mm/s (samme for alle) | <7000 mm/s (samme for alle) |
| Understøttede lasertyper | UV, Grøn, Fiber, CO₂ (samme for alle) | UV, Grøn, Fiber, CO₂ (samme for alle) | UV, Grøn, Fiber, CO₂ (samme for alle) | UV, Grøn, Fiber, CO₂ (samme for alle) |
| PCB sikkerhedshøjde | Top <25 mm, bund <20 mm (samme for alle) | Top <25 mm, bund <20 mm (samme for alle) | Top <25 mm, bund <20 mm (samme for alle) | Top <25 mm, bund <20 mm (samme for alle) |
Sådan vælger du laser:
UV-laser (355nm) : Bedst til varmefølsomme PCB'er, FR4-loddemaske, fleksible kredsløb. Kuldemærkning, minimal skade, høj kontrast.
Grøn laser (532nm) : Ideel til plast, siliciumwafers, keramik, reflekterende belægninger. Fremragende absorption, ultrafine mærker, lav varmepåvirkning.
Fiberlaser (1064nm) : Perfekt til metaller, kobber/aluminiumspor, metalliske PCB'er. Dybe, permanente, hurtige mærker med høj kontrast.
CO₂-laser (10600nm) : Velegnet til standard FR4, loddemaske, organiske belægninger. Stabil, god kontrast, omkostningseffektiv til stive brædder.

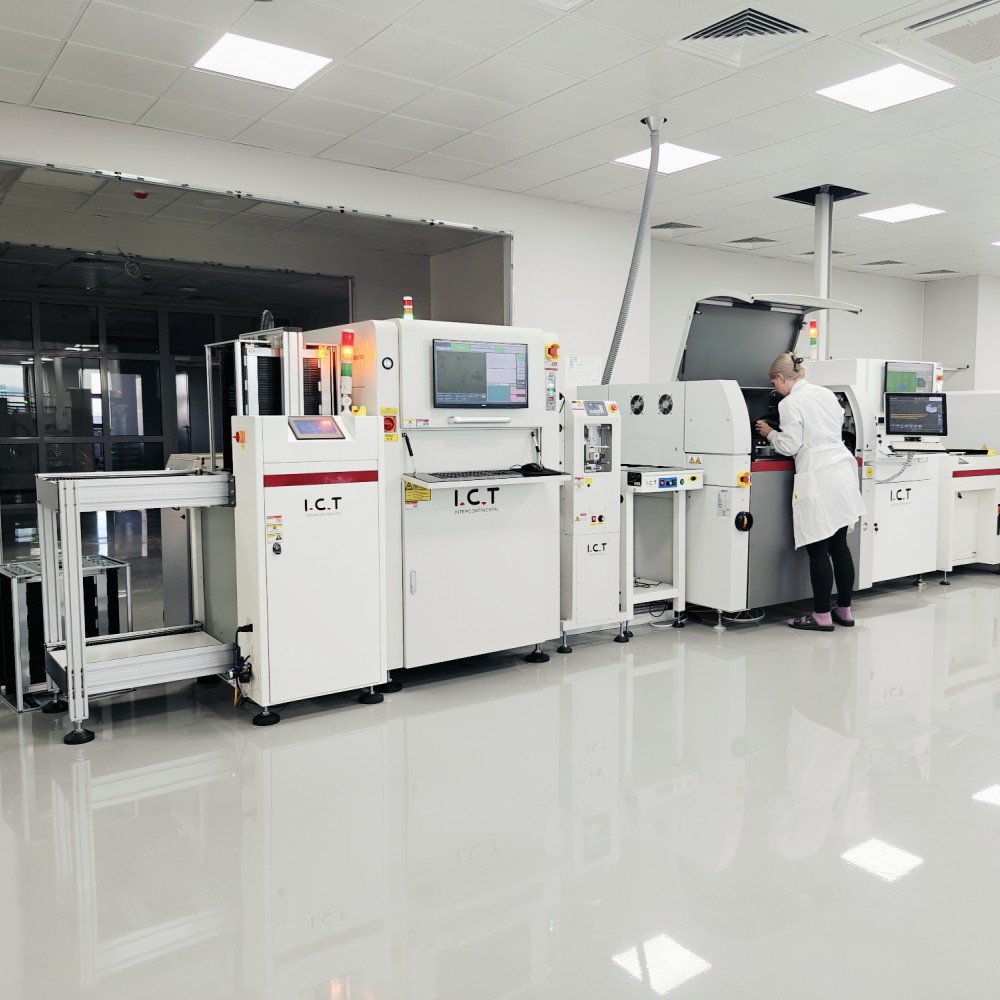

| Integreret SMT produktionslinjeløsning
ICT leverer komplette højkvalitets PCBA-produktionslinjer til krævende applikationer som bilindustrien, sundhedssektoren og belysningselektronik. Linjen starter med en PCB-indlæser til at komme ind på kortet, efterfulgt af en loddepastaprinter til præcis loddepastaafsætning. SMT-montører placerer komponenter nøjagtigt ved høj hastighed. Reflow-ovnene skaber stærke, pålidelige loddeforbindelser på tværs af flere zoner. AOI-systemer opdager defekter tidligt for højt udbytte. PCB-transportører holder alt i bevægelse glat og tæt forbundet. PCBA-rensemaskiner fjerner rester for bedre pålidelighed. Et fuldautomatisk loddepastaopbevarings- og varmeskab bevarer pastakvaliteten. Denne opsætning sikrer højt udbytte, lave omkostninger og ensartede resultater med fuld IKT-support fra installation til løbende service.
| Kundeprojektcase
ICT gennemførte med succes oversøisk installation og Factory Acceptance Test (FAT) support for to komplette SMT-produktionslinjer hos en nordamerikansk producent af skønhedsinstrumenter. Projektet bestod produktionsaccepten problemfrit. Hver linje inkluderede vores lasermarkeringsmaskine til sporbarhed, SMT-printer med SPI, Panasonic-monteringsanordning, Heller reflow-ovn, AOI-inspektionsudstyr, PCB-overførselstransportører, PCBA-rensemaskine og fuldautomatisk loddepastaopbevarings- og varmeskab. Vores ingeniører sørgede for opsætning, træning og procesfinjustering på stedet. Kunden kører nu stabile, højeffektive linjer med fremragende kvalitetsoutput, klar til udvidet fremstilling af skønheds- og hjemmeplejeapparater.
| Global service og træningssupport
ICT tilbyder fuld teknisk support, herunder installation på stedet, idriftsættelse, operatørtræning og løbende vedligeholdelse. Vores erfarne ingeniører guider kunder gennem opsætning og procesoptimering. Uddannelsen dækker betjening, programmering, fejlfinding og daglig pleje. Vi svarer hurtigt på spørgsmål og yder fjernhjælp eller hjælp på stedet. Dette sikrer problemfri opstart, høj oppetid og langsigtet pålidelig ydeevne til dine SMT-operationer.
| Kundeoplevelse og driftsmæssige fordele
Kunder roser ofte vores professionelle ingeniører for deres ekspertise, tålmodighed og hurtige problemløsning under installation og træning. De fremhæver Laser Marking Machine for dens stabile ydeevne, klare mærker og nemme integration. Mange sætter pris på den sikre, skadefri emballage og transport, der beskytter udstyr under global forsendelse. Hurtigt svar på tekniske spørgsmål og effektiv eftersalgssupport opbygger stærk tillid. Samlet set værdsætter kunderne ICT's pålidelige udstyr og dedikerede service, der hjælper dem med at opnå højkvalitetsproduktion.
| Standarder, kontrol og produktionsdisciplin
IKT-produkter opfylder strenge internationale standarder. Nøglecertificeringer omfatter CE for sikkerhed, RoHS for miljøoverholdelse og ISO9001 for kvalitetsstyringssystemer. Vi har også flere patenter for innovative designs inden for lasermærkning og SMT-udstyr. Disse sikrer, at vores maskiner leverer sikre, miljøvenlige og højtydende løsninger, der er tillid til verden over.
| Om IKT-virksomhed og fabrik
ICT er en førende leverandør af løsninger til fremstilling af elektronik med over 25 års erfaring. Vi har vores eget R&D-team og produktionsanlæg i Dongguan, Kina, der dækker 12.000 m² med 89 medarbejdere og 20 ingeniører. Virksomheden er vokset hurtigt siden 2012 og betjener nu over 1.600 kunder i 72 lande. Vores fabrik følger strenge testprocesser og et komplet kvalitetsstyringssystem ved hvert trin - fra design til endelig inspektion. Vi leverer one-stop SMT-løsninger, herunder efterspørgselsanalyse, planlægning, levering af udstyr, træning og optimering, og hjælper kunder med at bygge eller opgradere fabrikker effektivt og pålideligt.
