ICT-SS550P2
I.C.T
| Antal: | |
|---|---|
| Online oversigt over selektiv loddemaskine
Bygget og testet i Kina, ICT online selektive loddemaskine er den perfekte PCBA automatisk selektiv bølgeloddemaskine til høj-mix, højvolumen linjer. Boardet forbliver stationært, mens flux- og loddemodulerne bevæger sig på en hurtig, let støbt aluminiumsplatform drevet af Panasonic servoer og lineære skinner - stille, præcis og stabil. Nitrogen online opvarmning sikrer fremragende befugtning og minimalt slagg. Hver parameter - vej, temperatur, fluxvolumen, bølgehøjde - er indstillet og gemt i Windows-baseret software for perfekt repeterbarhed. Automatisk bølgekalibrering og CCD-overvågning i realtid holder kvaliteten stensikker. Tysk jetventil, tryktank og elektromagnetisk pumpe leverer pålidelighed, du kan regne med dag efter dag.
| DIP Line udstyrsliste
En tysk højfrekvent jetventil sprøjter små, konsistente fluxprikker med faste stoffer under 10 %. Trykbeholder og højpræcisionsflowmåler holder flowet stabilt, uanset hvor meget flux der er tilbage. Dysen kører på en XY-platform, der gentager sig til 0,02 mm. Rester falder ned i en bakke for hurtig oprydning. Al pneumatik er japansk SMC, og kontrollerne er lige på overfladen for nem visning og justering. En automatisk udsugningspumpe garanterer konstant forsyning. Dette system giver ren, gentagelig fluxdækning hver eneste gang på din online selektive loddemaskine.
Standard bund IR-forvarmning er fuldt justerbar; top IR eller varmluftkonvektion er valgfri. Den åbne struktur maksimerer varmedækningen, mens højtemperaturisolering holder konstante temperaturer. Premium varmeelementer og motorer fra topmærker sikrer mange års problemfri brug. Alt er plug-in-design - der kræves ingen værktøjer til service. Brædder kommer ud jævnt aktiverede og spændingsfrie, klar til perfekte loddesamlinger i PCBA automatisk selektiv bølgeloddemaskine.
En tysk elektromagnetisk pumpe producerer en ultrastabil bølgetop. Indstil temperatur, N2 flow, bølgehøjde og autokalibrering direkte i softwaren. Titanium loddepotte med ekstern støbejernsvarmer opvarmes hurtigt og lækker aldrig. Inline nitrogenopvarmning giver perfekt befugtning og næsten ingen slagg. Realtids-CCD optager 900 timers video for sporbarhed. Højhastigheds-lette XYZ-akser, forseglet mod forurening, plus laserbølgehøjdedetektering og automatisk dyserengøring holder den online selektive loddemaskine kørende fejlfrit skift efter skift.
Specialprofilskinner og et tredelt rullesystem flytter brædder blidt og præcist. Side- og topklemmer låser PCBA'en fast på plads. Fortykkede skinner håndterer op til 20 kg belastninger uden flex. Højpræcisionsdrevmoduler placerer boards perfekt fra flux til forvarmning til lodning. Hele transmissionen er bygget til 24/7 produktion på PCBA automatisk selektiv bølgeloddemaskine.
Avanceret PLC- og busarkitektur opfylder CE- og Industry 4.0-standarderne. Cat-6-ledninger og elektronik fra det globale mærke giver lynhurtig respons og bundsolid pålidelighed. Vejledt programmering, automatisk CCD-dysegenkendelse, billedbaseret koordinatkorrektion, live-overvågning med et enkelt klik og understøttelse af flere sprog gør opsætningen til en leg. Fuld sporbarhed af hver parameter holder kvaliteten låst på din online selektive loddemaskine.
Trin-for-trin guidet programmering, automatisk dyseregistrering, smart billedredigering, realtidsdatavisning og CCD-visningsskift med én knap gør maskinen utrolig nem at køre. Understøtter kinesisk, engelsk, japansk, russisk og mere. Indbygget MES, Wi-Fi, fjernadgang, stemmealarmer og lys, der kan tilpasses, holder operatørerne informeret og har kontrol over den automatiske PCBA-selektive bølgeloddemaskine.
| Specifikation
| On-line selektiv bølge lodningsmaskine | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modulær online | Spray + Forvarmning & Lodning | Spray + Forvarmning + Lodning | Spray + Forvarmning + Lodning +Lodning | Spray + Forvarmning + Lodning + Lodning + Lodning |
| Lodningssystem | ||||
| Dysemængde | 1 | 1 | 2 | 3 |
| Loddepotte Antal | 1 sæt | 1 sæt | 2 sæt | 3 sæt |
| Dobbelt gryde (valgfrit) | N/a | Valgmulighed | Valgmulighed | Valgmulighed |
| Solder Pot Power | 2,35 kw | 2,35 kw | 4,70 kw | 7,05 kw |
| Flux system | ||||
| Fluxopbevaringstank | 1L | 1L | 2L | 2L |
| Fluxstøtte | Fluxalarm, automatisk | |||
| Sprøjtedyse | Germany Jet Valve (Plet- og linjesprøjtning) 1 sæt | |||
| Sprøjtedysestørrelse | 130um (180um, 210um option) | |||
| Sprøjtehastighed | 0 ~ 20mm/s | |||
| Sprøjtedyse flyttehastighed | 0 ~ 400 mm/s | |||
| Forvarmningssystem | ||||
| Forvarmningstilstand | Varm luft og IR | Varm luft og IR | Varm luft og IR | Varm luft og IR |
| Forvarmningsområde | L500*B500mm | L500*B500mm | L500*B500mm | L500*B500mm |
| Forvarmningszone | Top varmluft: 2, nederste IR: 1 | |||
| Bundforvarmningseffekt | Max.12kw | |||
| Top Forvarmningseffekt | Max.6kw | |||
| Opvarmningstid | Ca. 15 min (indstilling 150 ℃) | |||
| Kontroltilstand | PC+PLC | |||
| Transportsystem | ||||
| PCB-størrelse (med armatur) | 120*60~500*500mm | |||
| Udskiftning af PCB | Online | |||
| PCB Top Clearance | 120 mm | |||
| Transporthøjde | 900 ± 20 mm | |||
| Transportbredde | 60 ~ 500 mm | |||
| Mål: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Vægt | Cirka: 800 kg | Cirka: 1200 kg | Cirka: 1300 kg | Cirka: 1500 kg |

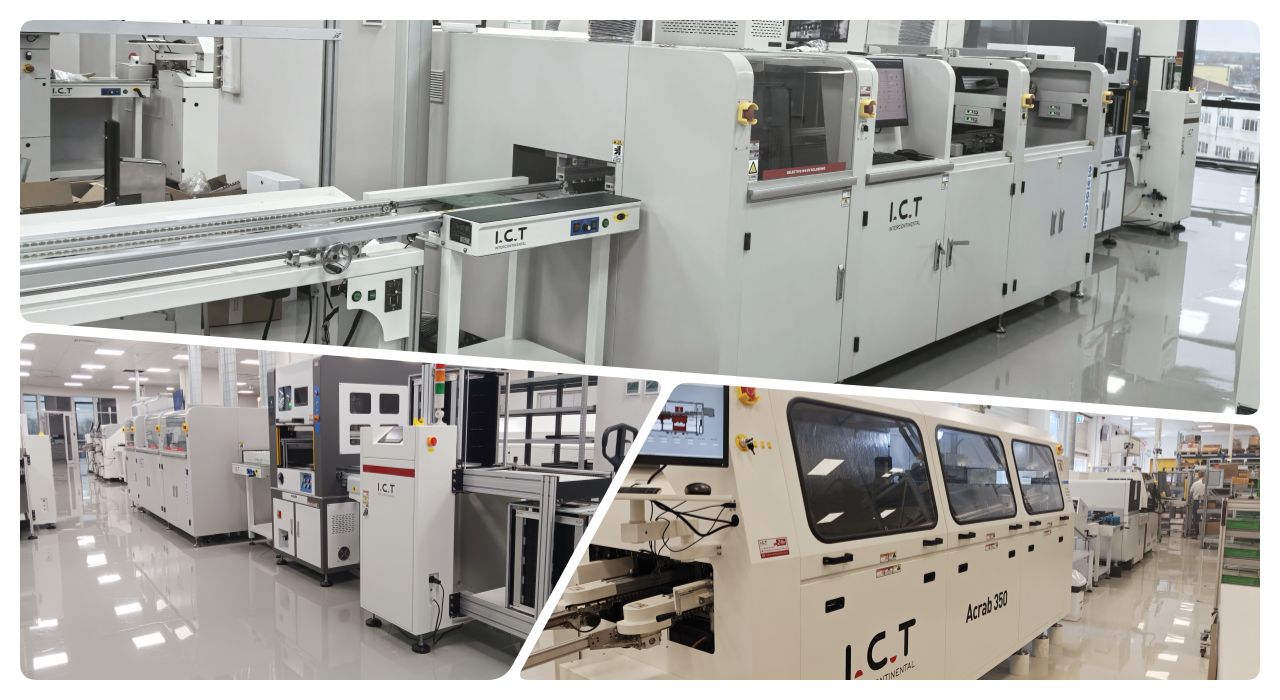

| DIP Line udstyrsliste
Vores DIP-produktionslinje tilbyder avancerede værktøjer til effektiv og præcis PCB-samling. Den fuldt automatiserede DIP-linje inkluderer en DIP-indføringslinje til nøjagtig komponentplacering, en bølgelæsser til jævn PCB-indgang, en bølgeaflæsser til sikker udgang og en samlebåndslinje til afsluttende kontrol. Denne højkvalitets PCB DIP-produktionslinje sikrer stabil drift, pålidelig THT-indsættelse og omkostningseffektiv montering, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til gennemhullede opgaver.
| Video om kundesucces
I 2025 besøgte en vietnamesisk kunde, der leverede et verdensberømt kameramærke, vores fabrik for at acceptere deres nye online selektive loddemaskine. Vores ingeniører kørte fulde demoer på rigtige PCB'er, trænede deres team i programmering, bølgekalibrering og daglig vedligeholdelse og lod dem se live CCD-overvågning, mens perfekte samlinger blev dannet. Den praktiske session gav dem fuld tillid til hurtig opstart derhjemme og beviste IKT's forpligtelse til reel global support.
| Professionel service og træning
Fra installation og idriftsættelse til løbende vedligeholdelse og opgraderinger, ICT har din ryg. Vores 20 ingeniører håndterer linjeplanlægning, procesoptimering og praktisk træning overalt i verden. Fjerndiagnostik, reservedelslager på flere kontinenter og 24-timers respons holder din PCBA automatiske selektiv bølgeloddemaskine kørende med maksimal effektivitet i årevis.
| Kunde ros
Kunder elsker vores tålmodige, ekspertingeniører, som træner grundigt under fabriksaccept og opstart på stedet. De er begejstrede for den online selektive loddemaskines præcise fluxnøjagtighed, klippestabile bølge og simple kontroller, der skærer ned på defekter og øger gennemløbet. Beskyttende pakning ankommer uden skader hver gang, og vores lynhurtige reaktion – ofte fjernafhjælper problemer samme dag – gør IKT til den partner, de stoler fuldstændigt på.
| Industri certificeringer
IKT-produkter bærer CE for sikkerhed, RoHS for miljøoverholdelse, ISO9001 for kvalitetsstyring og adskillige patenter på jetventiler, elektromagnetiske pumper og laserdetektionssystemer. Disse mærker beviser, at din online selektive loddemaskine opfylder de højeste globale standarder for ydeevne, sikkerhed og innovation.
| Om IKT-virksomhed og fabrik
Siden 2012 er vi vokset hurtigt med intern R&D og en moderne fabrik på 12.000 m². 89 medarbejdere, herunder 20 ingeniører og 8 afdelingskontorer, betjener over 1.600 kunder i 72 lande. Streng inspektion og fulde kvalitetssystemer understøtter enhver maskine, mens komplette nøglefærdige løsninger - planlægning, udstyr, træning, optimering - hjælper elektronikproducenter verden over med at få succes med PCBA's automatiske selektiv bølgeloddemaskine.
