ICT-SS330 / SS430 / SS540 / SS550
I.C.T
| Antal: | |
|---|---|

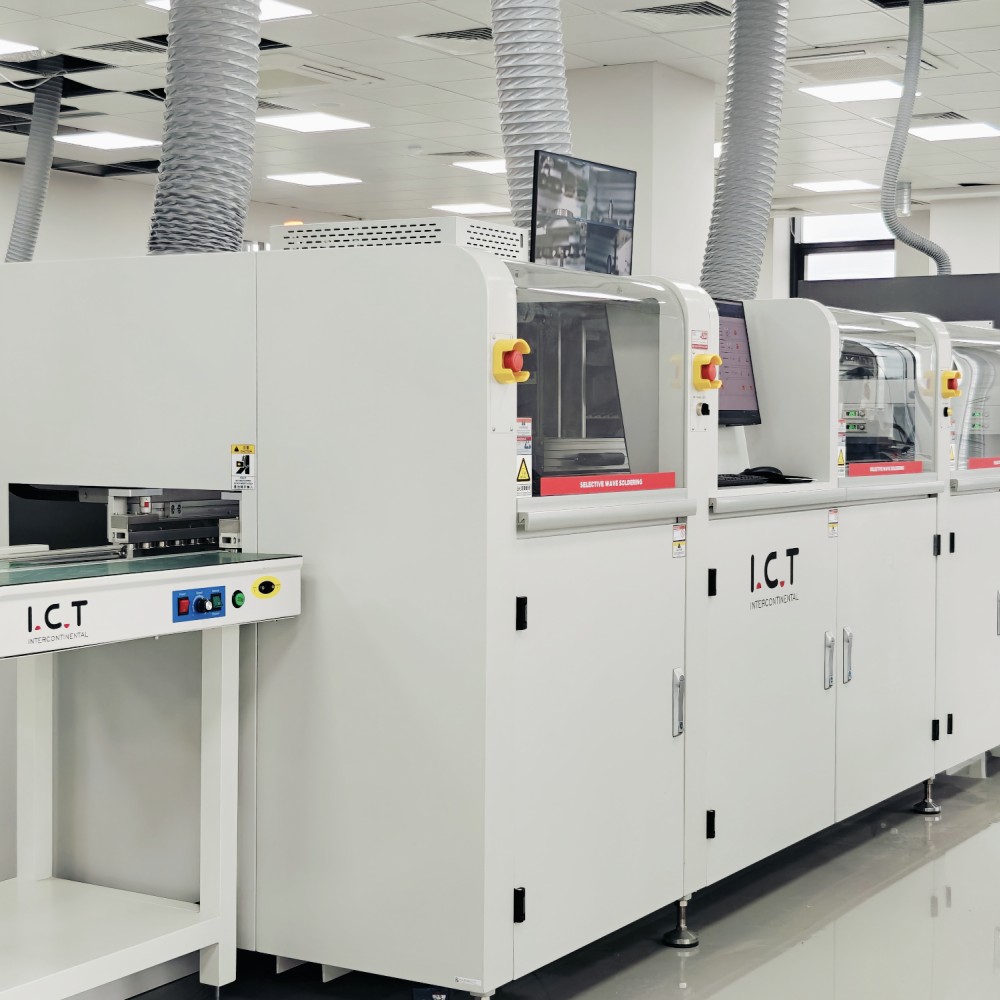

| Oversigt over selektiv loddebølgemaskine
Designet og bygget i Kina, den selektive ICT-loddebølgemaskine er den ultimative Select Offline Wave Lodemaskine til fleksibel, højvolumen PCBA-produktion. PCB'et forbliver perfekt stationært, mens den lette støbte aluminiumsplatform - drevet af Panasonic-servoer og præcisionslineære skinner - flytter flux- og loddehoveder med hviske-stille hastighed og sub-millimeter nøjagtighed. Inline nitrogenopvarmning leverer spejlblanke samlinger og næsten ingen slagg. Hver parameter er indstillet og gemt i en intuitiv Windows-grænseflade for skudsikker repeterbarhed. Automatisk bølgekalibrering, CCD-overvågning i realtid, tysk jetventil og titanium-potte gør denne selektive loddebølgemaskine til den perfekte selvstændige løsning, der holder udbyttet skyhøjt og omarbejde ikke-eksisterende.
| DIP Line udstyrsliste
En tysk højfrekvent jetventil affyrer små, ensartede fluxprikker med faste stoffer under 10 %. Tryktank og præcisionsflowmåler holder leveringen dødstabil uanset tankniveauet. Dysen kører på en XY-platform, der kan gentages til 0,02 mm. Rester falder ned i en udtræksbakke til øjeblikkelig oprydning. Al pneumatik er førsteklasses japansk SMC, målere lige på overfladen for hurtig visuel kontrol. En automatisk pumpe tilfører flux uden afbrydelse. Dette system sikrer en ren, gentagelig dækning hver cyklus på den selektive loddebølgemaskine.
Fuldt justerbar bund IR leveres som standard; top IR eller varmluftkonvektion valgfri. Åbent design maksimerer varmeoverførslen, mens tyk isolering låser fast i stabile temperaturer. Førsteklasses varmeelementer og motorer fra globale ledere kører problemfrit i årevis. Alt er plug-and-play – der kræves ingen værktøjer til service. Brædder kommer ud jævnt aktiverede og stressfri, perfekt klar til fejlfri samlinger i Select Offline Wave Lodemaskine.
Tysk elektromagnetisk pumpe producerer en ultrakonsistent bølgetop. Indtast temperatur, N2 flow, højde og automatisk kalibrering direkte fra skærmen. Titanium gryde med ekstern støbejernsvarmer varmer hurtigt og lækker aldrig. Inline nitrogen giver skinnende samlinger og praktisk talt ingen slagg. Realtids-CCD optager 900 timers sporbar video. Forseglede højhastigheds-XYZ-akser, laserbølgedetektion og automatisk dyserengøring holder den selektive loddebølgemaskine kørende 24/7 uden hikke.
Kraftige profilerede skinner og tredelt rullebane flytter brædder jævnt og skånsomt. Side- og topklemmer låser PCBA'en dødstille under hvert trin. Fortykkede skinner håndterer let 20 kg belastning. Præcisionsdrevmoduler placerer boards perfekt fra flux til lodning. Hele transporten er konstrueret til nonstop produktion på Select Offline Wave Soldering Machine.
CE-certificeret PLC og højhastighedsbusarkitektur opfylder industri 4.0-standarder. Cat-6 ledninger og klassens bedste elektronik leverer lynhurtig respons og total pålidelighed. Guidet programmering, automatisk dysegenkendelse, billedbaserede redigeringer, livevisning med et enkelt klik og understøttelse af flere sprog gør opsætningen til en leg. Fuld sporbarhed holder kvaliteten fastlåst på hver selektiv loddebølgemaskine.
Trin-for-trin guidet tilstand, automatisk dyse-ID, smart billedkorrektion, dashboards i realtid og en-knaps live CCD-switch gør betjeningen ubesværet. Understøtter kinesisk, engelsk, japansk, russisk og mere. Indbygget MES, Wi-Fi, fjernadgang, stemmealarmer og lys, der kan tilpasses, holder operatørerne fuld kontrol over Select Offline Wave Soldering Machine.
| Specifikation
| On-line selektiv bølge lodningsmaskine | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modulær online | Spray + Forvarmning & Lodning | Spray + Forvarmning + Lodning | Spray + Forvarmning + Lodning +Lodning | Spray + Forvarmning + Lodning + Lodning + Lodning |
| Lodningssystem | ||||
| Dysemængde | 1 | 1 | 2 | 3 |
| Loddepotte Antal | 1 sæt | 1 sæt | 2 sæt | 3 sæt |
| Dobbelt gryde (valgfrit) | N/a | Valgmulighed | Valgmulighed | Valgmulighed |
| Solder Pot Power | 2,35 kw | 2,35 kw | 4,70 kw | 7,05 kw |
| Flux system | ||||
| Fluxopbevaringstank | 1L | 1L | 2L | 2L |
| Fluxstøtte | Fluxalarm, automatisk | |||
| Sprøjtedyse | Germany Jet Valve (Plet- og linjesprøjtning) 1 sæt | |||
| Sprøjtedysestørrelse | 130um (180um, 210um option) | |||
| Sprøjtehastighed | 0 ~ 20mm/s | |||
| Sprøjtedyse flyttehastighed | 0 ~ 400 mm/s | |||
| Forvarmningssystem | ||||
| Forvarmningstilstand | Varm luft og IR | Varm luft og IR | Varm luft og IR | Varm luft og IR |
| Forvarmningsområde | L500*B500mm | L500*B500mm | L500*B500mm | L500*B500mm |
| Forvarmningszone | Top varmluft: 2, nederste IR: 1 | |||
| Bundforvarmningseffekt | Max.12kw | |||
| Top Forvarmningseffekt | Max.6kw | |||
| Opvarmningstid | Ca. 15 min (indstilling 150 ℃) | |||
| Kontroltilstand | PC+PLC | |||
| Transportsystem | ||||
| PCB-størrelse (med armatur) | 120*60~500*500mm | |||
| Udskiftning af PCB | Online | |||
| PCB Top Clearance | 120 mm | |||
| Transporthøjde | 900 ± 20 mm | |||
| Transportbredde | 60 ~ 500 mm | |||
| Mål: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Vægt | Cirka: 800 kg | Cirka: 1200 kg | Cirka: 1300 kg | Cirka: 1500 kg |
| DIP Line udstyrsliste
Vores DIP-produktionslinje tilbyder avancerede værktøjer til effektiv og præcis PCB-samling. Den fuldt automatiserede DIP-linje inkluderer en DIP-indføringslinje til nøjagtig komponentplacering, en bølgelæsser til jævn PCB-indgang, en bølgeaflæsser til sikker udgang og en samlebåndslinje til afsluttende kontrol. Denne højkvalitets PCB DIP-produktionslinje sikrer stabil drift, pålidelig THT-indsættelse og omkostningseffektiv montering, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til gennemhullede opgaver.
| Video om kundesucces
Vietnamesisk kunde, der leverer et verdensberømt kameramærke, besøgte vores fabrik for at acceptere deres nye selektive loddebølgemaskine. Vores ingeniører kørte live demoer på deres egentlige boards, trænede deres team i programmering, kalibrering og daglig pleje og lod dem se perfekte led dannes i realtid på CCD-monitoren. Den praktiske session gav dem 100 % selvtillid til en hurtig, smidig opstart derhjemme og beviste IKT's sande globale støtte.
| Professionel service og træning
Fra nøglefærdig installation og idriftsættelse til levetid vedligeholdelse og opgraderinger, ICT har dig dækket overalt på planeten. Tyve dedikerede ingeniører håndterer linjelayout, procesjustering og dybdegående træning – på stedet eller fjernbetjening. Reservedelshubs på flere kontinenter og 24-timers respons sørger for, at din Select Offline Wave Soldering Machine har den højeste oppetid år efter år.
| Kunde ros
Kunder raves om vores tålmodige, ekspertingeniører, der træner grundigt ved accept og opstart. De elsker, hvordan den selektive loddebølgemaskine negler fluxprikker, holder perfekt bølgehøjde og skærer defekter ned med sine dødsimple kontroller. Skudsikker pakning ankommer uberørt hver gang, og fjernrettelser samme dag plus lynhurtig on-site support gør IKT til den partner, de aldrig bekymrer sig om.
| Industri certificeringer
Hver ICT-selektiv loddebølgemaskine bærer CE for sikkerhed, RoHS for øko-overholdelse, ISO9001 for kvalitetsstyring og flere patenter på jetventiler, pumper og laserdetektion. Disse globalt anerkendte mærker beviser, at du får sikker, grøn, innovativ Select Offline Wave Lodemaskine-ydelse bygget til de højeste standarder.
| Om IKT-virksomhed og fabrik
Siden 2012 er vi vokset hurtigt med fuld intern R&D og en 12.000 m² state-of-the-art fabrik. 89 teammedlemmer – inklusive 20 ingeniører – og otte afdelingskontorer betjener over 1.600 kunder i 72 lande. Streng inspektion og komplette kvalitetssystemer understøtter enhver selektiv loddebølgemaskine, mens ægte nøglefærdige løsninger – planlægning, udstyr, træning, optimering – hjælper elektronikproducenter over hele verden med at dominere med Select Offline Wave Soldering Machine.
