| Dip bølge lodningsmaskine
ICT W-seriens DIP-bølgeloddemaskine er et modent og bredt betroet PCB-bølgeloddesystem til DIP-produktionslinjer og THT-samlebånd. Denne SMT DIP-bølgeloddemaskine kombinerer japansk Kuroda-sprayteknologi, horisontal uafhængig opvarmning og smart energibesparende design for at levere perfekt befugtning på gennemgående huller med minimal oxidation. Køreeffekten forbliver på kun 7kW, mens valgfri nitrogenbeskyttelse opfylder de højeste kvalitetskrav. Efter mange års succesfuld drift på tusindvis af fabrikker verden over, er det blevet det første valg for kunder, der bygger effektive og pålidelige DIP-linjer.
| Funktion
Japansk Kuroda-mundstykke med justerbart forstøvningsområde og pyramidefilter skaber ensartet og økonomisk fluxbelægning hver cyklus. Digital flowmåler og stabil trykventil reducerer spild og holder ovnen ren - en vigtig fordel for SMT DIP Wave Loddemaskine i højvolumen DIP produktionslinjer.
Tredjeparts uafhængig overtemperaturbeskyttelse plus PLC+PID lukket sløjfestyring tilbyder flere sikkerhedsbarrierer. Realtidsovervågning og øjeblikkeligt nødstop beskytter operatører og hele PCB Wave Solder System under 24-timers drift.
Vandrette uafhængige varmezoner med lukket varmluftsvej og ensretterplader sikrer perfekt jævn temperatur over hele brættet. Opvarmningstiden er kun omkring 15 minutter, og det normale strømforbrug forbliver på 7kW – den mest effektive opvarmning blandt lignende DIP Wave Lodemaskiner.
| DIP Line udstyrsliste
| Model | W4 | W3 | W2 |
| Dimension: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Vægt (kg) | Ca.1500kg | Ca.1200kg | Ca. 790 kg |
| Strømforsyning | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Startup Power | 32kw | 24kw | 16 kw |
| Drift Power | 12kw | 9 kw | 7kw |
| Kontrolsystem | PLC | ||
| Spray system | |||
| Transmissionsmetode | Trinmotor | ||
| Spraytryk | 0,25Mpa--0,4Mpa | ||
| lux flow | 10--100 ml/min | ||
| Udstødnings diameter | Φ200 mm | ||
| Udstødningskapacitet | 25m3/min | ||
| Forvarmningssystem | |||
| Forvarmningstilstand | Varm luft | ||
| Kontroltilstand | PID + SSR | ||
| Forvarmningszone | 4 | 3 | 2 |
| Forvarmningslængde | 1800 mm | 1600 mm | 1200 mm |
| Forvarmning Temp. | (stuetemperatur) -250°C | ||
| Opvarmningstid (min) | Ca.15min (indstilling 150°C) | ||
| Transportsystem | |||
| PCB størrelse: LxW(mm) | Min:80x60mm; Max: 400x300 mm | ||
| Transporthastighed | 0-2000 (mm/min) | ||
| Transportørhøjde | 750+/-20 (mm) | ||
| Finger | Dobbelt krogklo (Standard) | ||
| Kontrol af transportbåndets bredde | Manuelt | ||
| Transportørvinkel | 4~7 grader | ||
| Loddesystem | |||
| Loddepotte stil | Mekanisk motordrev | ||
| Loddepotte materiale | Fuld Titanium (Standard FT) | ||
| Loddepottetemperatur | 300 ° C. | ||
| Loddepottekapacitet | Blyfri 350 kg | Blyfri 300 kg | Blyfri 250 kg |
| Andre | |||
| Fingerrensesystem | Børste | ||
| DIP Line udstyrsliste

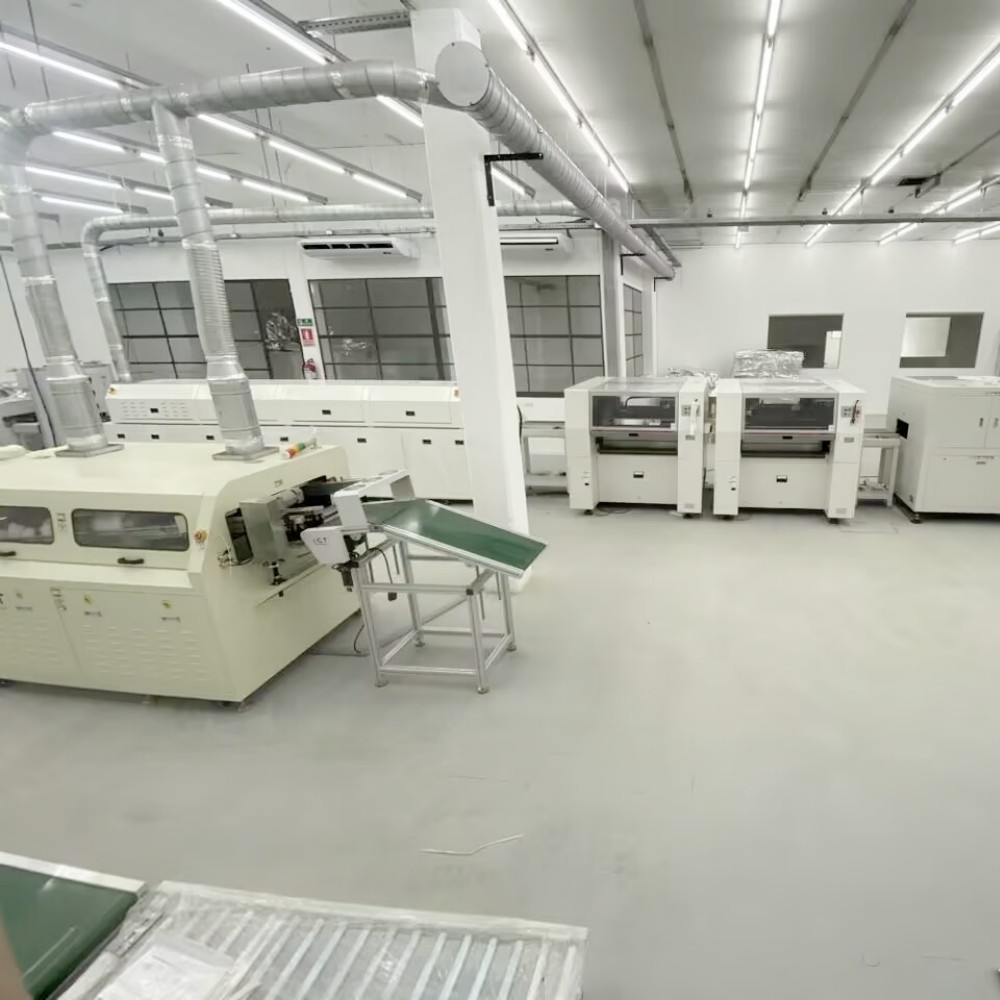

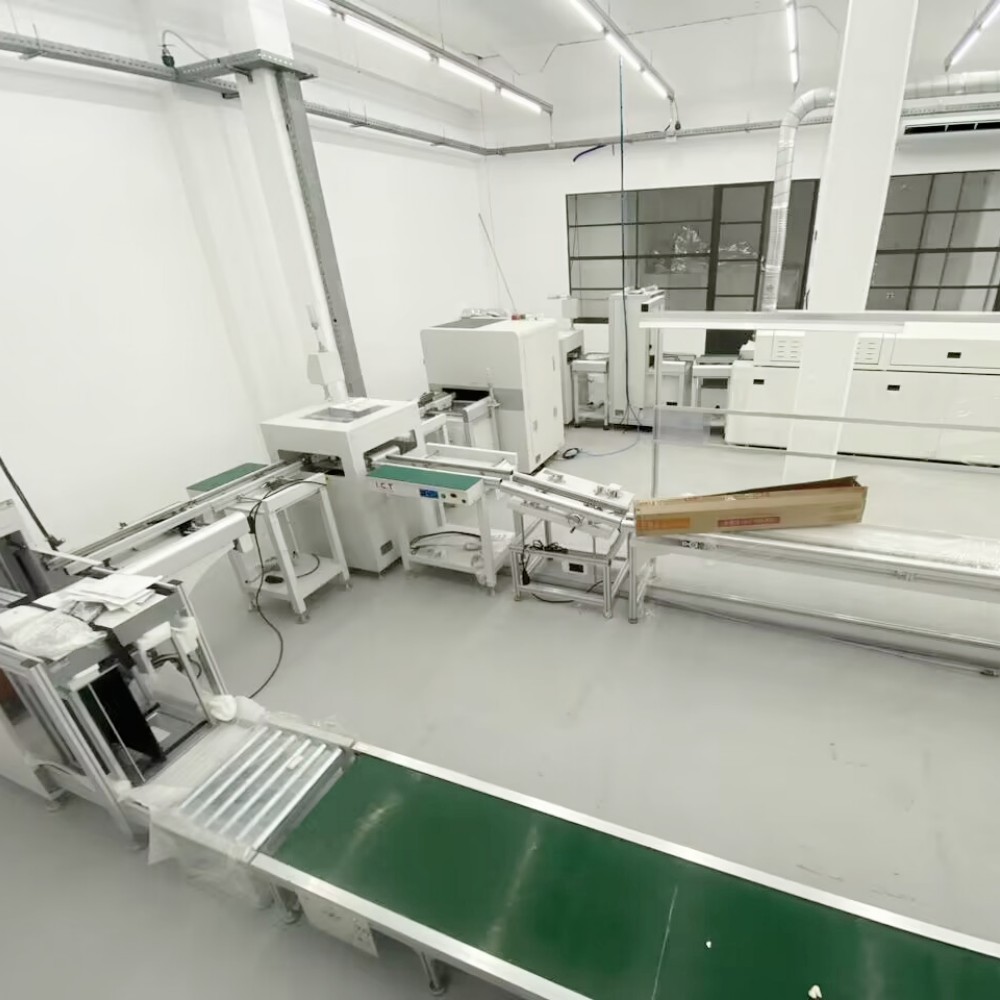

Vores DIP-produktionslinje tilbyder avancerede værktøjer til effektiv og præcis PCB-samling. Den fuldt automatiserede DIP-linje inkluderer en DIP-indføringslinje til nøjagtig komponentplacering, en bølgelæsser til jævn PCB-indgang, en bølgeaflæsser til sikker udgang og en samlebåndslinje til afsluttende kontrol. Denne højkvalitets PCB DIP-produktionslinje sikrer stabil drift, pålidelig THT-indsættelse og omkostningseffektiv montering, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til gennemhullede opgaver.
| Video om kundesucces

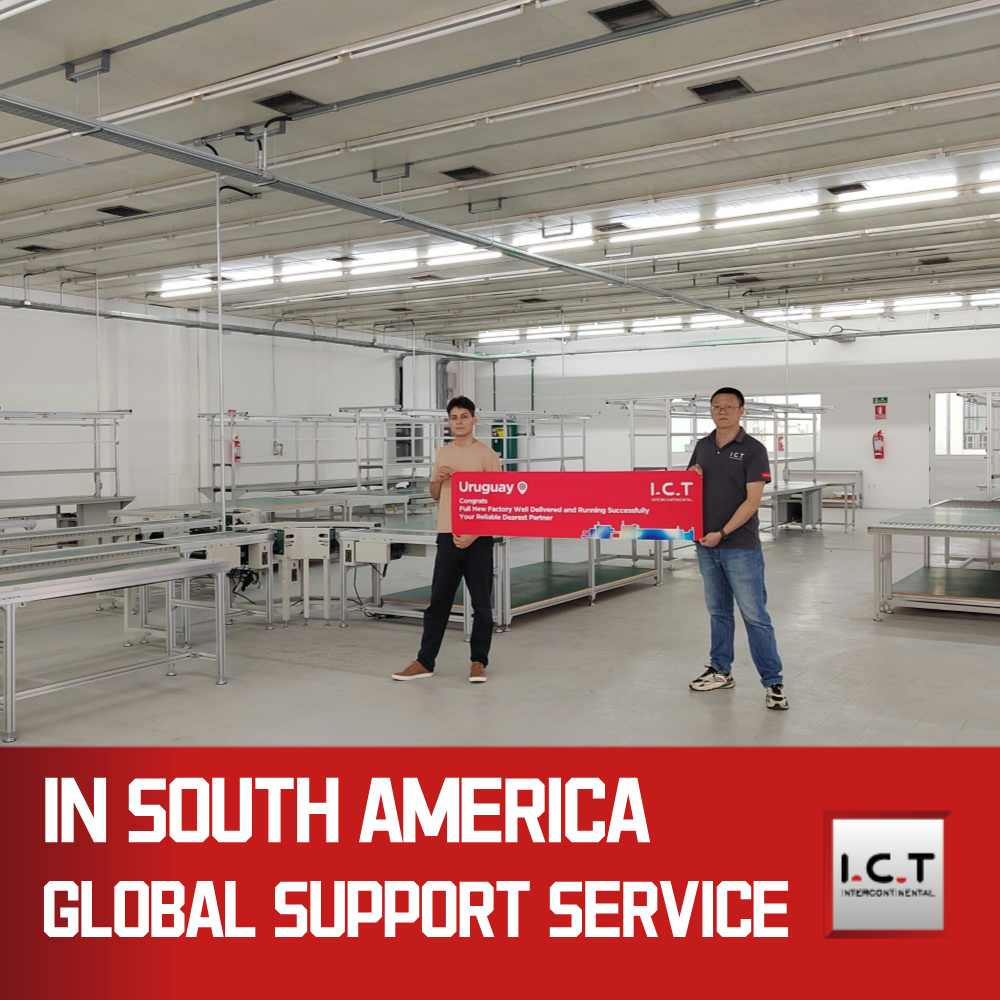

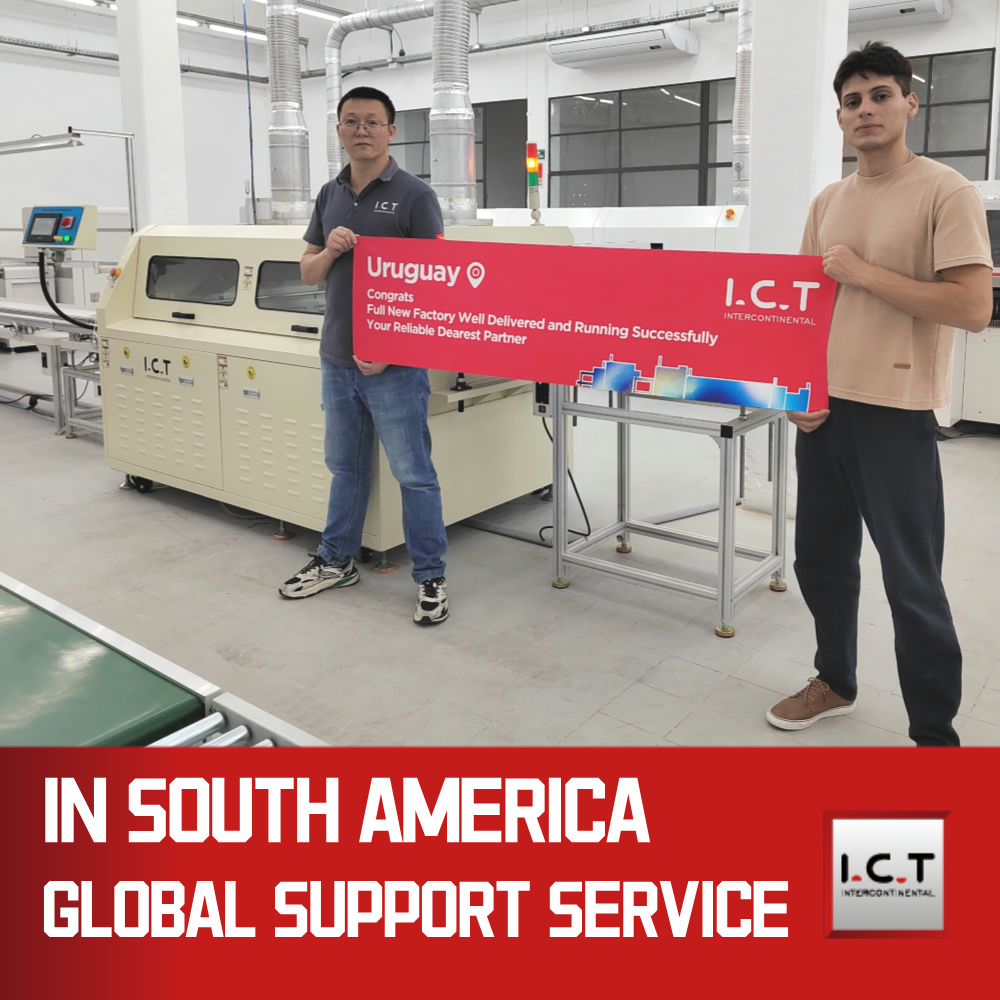

IKT-ingeniører tog til Uruguay for at installere og idriftsætte W-seriens DIP-bølgeloddemaskine til en producent af smartmålere. Kunden driver en højvolumen DIP produktionslinje og havde brug for stabil blyfri lodning til komplekse PCB'er med store dele. Efter vores team havde afsluttet opsætningen og operatørtræningen, nåede maskinen fuld hastighed med kun 7kW køreeffekt og perfekt ledkvalitet. Kunden delte en video, der viser DIP Wave Soldering Machine, der kører problemfrit i deres THT-samlebånd, og roser de lave energiomkostninger, den nemme vedligeholdelse og fremragende eftersalgssupport. Dette Uruguay-smartmålerprojekt er blevet en succesfuld reference for mange latinamerikanske DIP-linjer.
| Ekspertservice og uddannelse
ICT leverer komplet support til enhver DIP Wave Loddemaskine – fra linjelayoutdesign og professionel installation til detaljeret operatørtræning og 7×24 global teknisk service. Vores erfarne ingeniører sikrer, at dit PCB Wave Solder System og hele THT-linjen opnår maksimal oppetid og ydeevne.
| Kunde ros
Kunder verden over roser vores DIP Wave Loddemaskine for dens fremragende stabilitet, ekstremt lave driftsomkostninger og rene lodderesultater på komplekse plader. De sætter især pris på den hurtige globale reaktion, robuste eksportemballage og enestående værdi blandt lignende SMT DIP Wave Lodemaskiner.
| Kvalitetscertificeringer
Hver ICT DIP-bølgeloddemaskine har CE-, CCC-, UL-, RoHS- og ISO9001-certificeringer plus adskillige opfindelsespatenter, der fuldt ud opfylder de strengeste internationale sikkerheds- og miljøstandarder for moderne DIP-produktionslinjer.
| Om IKT-virksomhed og fabrik
ICT er en professionel one-stop-løsningsleverandør til SMT- og DIP-produktionslinjer med mere end 25 års erfaring. Vores 12.000㎡ fabrik i Dongguan beskæftiger 89 medarbejdere, herunder 20 ingeniører. Vi designer og fremstiller alt kerneudstyr internt og betjener over 1600 kunder i 72 lande. Streng kvalitetsstyring og kontinuerlig innovation gør os til den mest pålidelige partner for højtydende PCB Wave Solder System på verdensplan.
