Dansk  |
ICT-SS430
I.C.T
DIP Selective Wave Soldering Machine
| Antal: | |
|---|---|

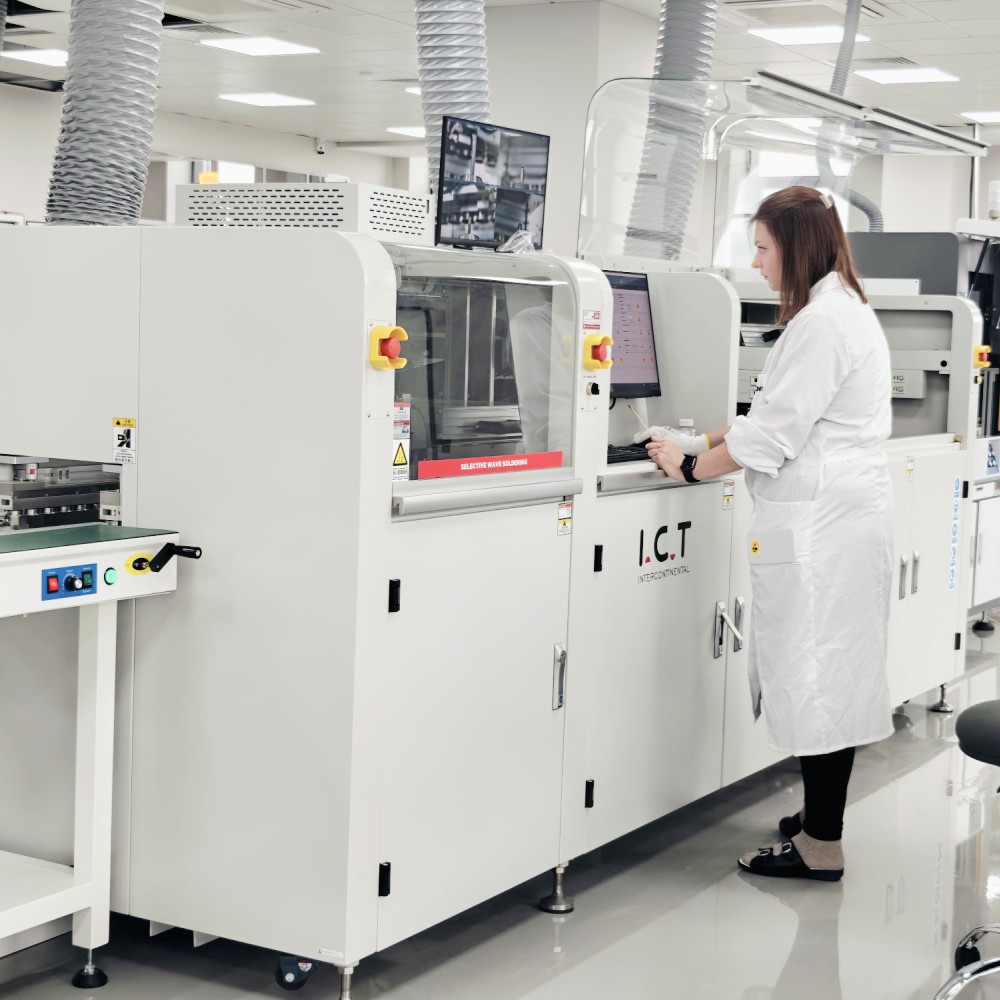

| Off-line selektiv loddemaskine
ICT off-line selektiv loddeudstyret er udviklet og samlet i Kina til fleksible multi-bølge processer i højvolumen produktion. Det holder printkortet fast, mens spray- og loddeplatformen bevæger sig for bedre nøjagtighed. N2 online varmesystem fugter loddet perfekt og skærer slagg. Fuld pc-kontrol gør det muligt at indstille bevægelige baner, loddetemperatur, fluxtype, N2-niveauer og mere, med menuer gemt for gentagelig kvalitet. Automatisk bølgehøjdekalibreringstjek efter hver PCB for ensartet stabilitet. CCD-mærkepositionering verificerer hvert bord.
Bevægelsesbord i støbt aluminium med Panasonic servomotorer og lineære skinner sikrer let, hurtig og stille bevægelse. Tysk jetventil sprøjter små fluxprikker præcist med faststofindhold under 10%. Trykbeholder stabiliserer fluxflowet. Tysk elektromagnetisk pumpe leverer pålidelige toppe. Ti loddepotte med ekstern støbejernsvarmer forhindrer utætheder og opvarmes hurtigt. Dette selektive loddeudstyr udmærker sig i applikationer med gennemgående huller.
| DIP Line udstyrsliste
Højfrekvent pulsindsprøjtningsventil fra Tyskland skaber små, præcise fluxprikker med faststofindhold under 10%. Valgfri problemer med registrering af papirstop. Bakken under ventilen fanger rester til enkel rengøring. Dyse på XY platform opnår en gentagelsesnøjagtighed på 0,02 mm. Trykbeholderen opretholder et stabilt flow uanset fluxmængde. Højpræcisionsflowmåler med korrosionsbestandige dele styrer output. Japanske SMC pneumatiske komponenter sikrer holdbarhed. Flowmålere og nitrogenkontroller sidder på maskinens overflade for nem visning. Eksternt design forenkler justeringer. SMC automatisk udsugningspumpe giver ensartet forsyning. Dette fluxsystem i det selektive loddeudstyr garanterer ren, ensartet belægning på gennemgående punkter.
Bund IR-forvarmning er standard med justerbar position; top IR eller varmluft valgfri. Strukturdesign maksimerer opvarmningsområdet. All-round højtemperaturbomuld holder stabile temperaturer. Top-mærke varmedele og motorer fungerer pålideligt. Plug-in opsætning giver mulighed for vedligeholdelse uden værktøj. Dette forvarmer PCB'er jævnt og forbereder dem til lodning i det selektive loddeudstyr.
Elektromagnetisk pumpe sikrer stabile, pålidelige bølgetoppe. Software indstiller loddetemperatur, N2, bølgehøjde og kalibrering. Ti loddepotte undgår utætheder, med ekstern varmelegeme i støbejern for hurtig opvarmning. N2 online opvarmning fugter fuger perfekt og minimerer slagg. Brancheførende tin spray stabilitet. CCD-overvågning i realtid optager video, der kan spores i 900 timer. Visuel programmering øger effektiviteten. Højpræcision letvægts XYZ platform med højhastigheds servomotorer og reduktionsgear. Forseglet, anti-forureningsbehandling. Omron magnetiske sensorer til nøjagtig bevægelse. Standard automatisk dyserengøring med justerbar pulverfrekvens. Tysk SICK lasersensor registrerer bølgehøjde berøringsfrit uden fejl. Rationelt rengørings- og måledesign. Dette hjerte af den selektive loddemaskine med gennemgående huller producerer fejlfrie samlinger.
Specialprofiler sikrer stabil struktur med praktisk design. Transmissionsmodulet bruger tre rullesektioner. PCBA sideklemmer og topklemmer holder plader sikkert under flux, forvarmning og lodning. Fortykkede tilpassede skinner understøtter op til 20 kg. Den håndterer maksimale størrelser fra 300x350 mm til 400x500 mm i front-til-bag-retning. Højpræcisionsmodul driver nøjagtig positionering. Afstand tillader 120 mm top og 60 mm bund for komponenter. Tykkelse fra 0,5-6,0 mm passer til forskellige PCB'er. Denne opsætning integreres problemfrit i den selektive loddemaskine med gennemgående huller for effektivt flow.
PLC plus-modul avanceret busstyringssystem sikrer stabil drift og fremtidig skalerbarhed. Overholder CE-standarder med Industry 4.0 gulvlayout. Forbedrer kapaciteten ved at integrere loddemodulet underliggende kontrol og samtidig opretholde pålideligheden. Bruger verdensomspændende topstabile elektriske komponenter. Cat-6 netværkskabel fremskynder dataoverførsel og reaktioner. Guidet programmering forenkler opsætningen. CCD hurtig programmering identificerer automatisk dysetyper. Billedprogrammering korrigerer og verificerer koordinater intelligent. Realtidsgrænsefladevisualisering med en-knaps CCD-overvågningskontakt. Understøtter kinesisk, engelsk, japansk, russisk sprog. Denne kontrol i det selektive loddeudstyr sporer parametre for fuld kvalitetssikring.
Guidet programmeringstilstand fører let gennem trin. CCD hurtig programmering med automatisk dyseidentifikation. Billedprogrammering til koordinatkorrektion og smart verifikation. Realtidsdatavisualisering på overskuelig grænseflade. Én-knaps-omskifter til live CCD-lodning. Multi-sprog support inklusive kinesisk, engelsk, japansk, russisk. MES-kompatibilitet med WIFI, online opgraderinger, fjernbetjening. Menneskelige stemmealarmer og tilpassede lys til advarsler. Loddedata kan spores til hvert punkt for procesbekræftelse. Dette styresystem i den selektive loddemaskine med gennemgående huller gør det tilgængeligt for operatører.
| Specifikation
Off-line selektiv bølge lodningsmaskine | |
Model | ICT SS430 |
Fluxopbevaringstank | 1L |
Fluxstøtte | Fluxalarm, automatisk |
Sprøjtedyse | Tyskland Jet Valve (spot og linjesprøjtning) 1set |
Sprøjtedysestørrelse | 130um (180, 210um mulighed) |
Sprayområde | 3 ~ 8mm |
Sprayhastighed | 0 ~ 20mm/s |
Sprøjtedyseflythastighed | 0 ~ 400 mm/s |
Spray præcision | 0,1 mm |
Spraytryk | 0,05 ~ 0,1 MPa |
Forvarmningstilstand | IR opvarmning |
Forvarmningsområde | L500mm*B500mm |
Lodning af præcision | ± 0,25 mm |
Lodningovervågning | CCD |
Lodkapacitet | 12 kg |
Max PCB -størrelse | 500*500 mm |
Max PCB -størrelse | 60 mm |
PCB -tykkelse | 0,5-6,0 mm |
PCB -vægt | <20 kg |
Operativsystem | Windows10 |
Strømforsyning | 220VAC±10%, 50/60HZ |
Dimension | L1400*W2580*H1722MM |
Vægt | Ca: 700 kg |

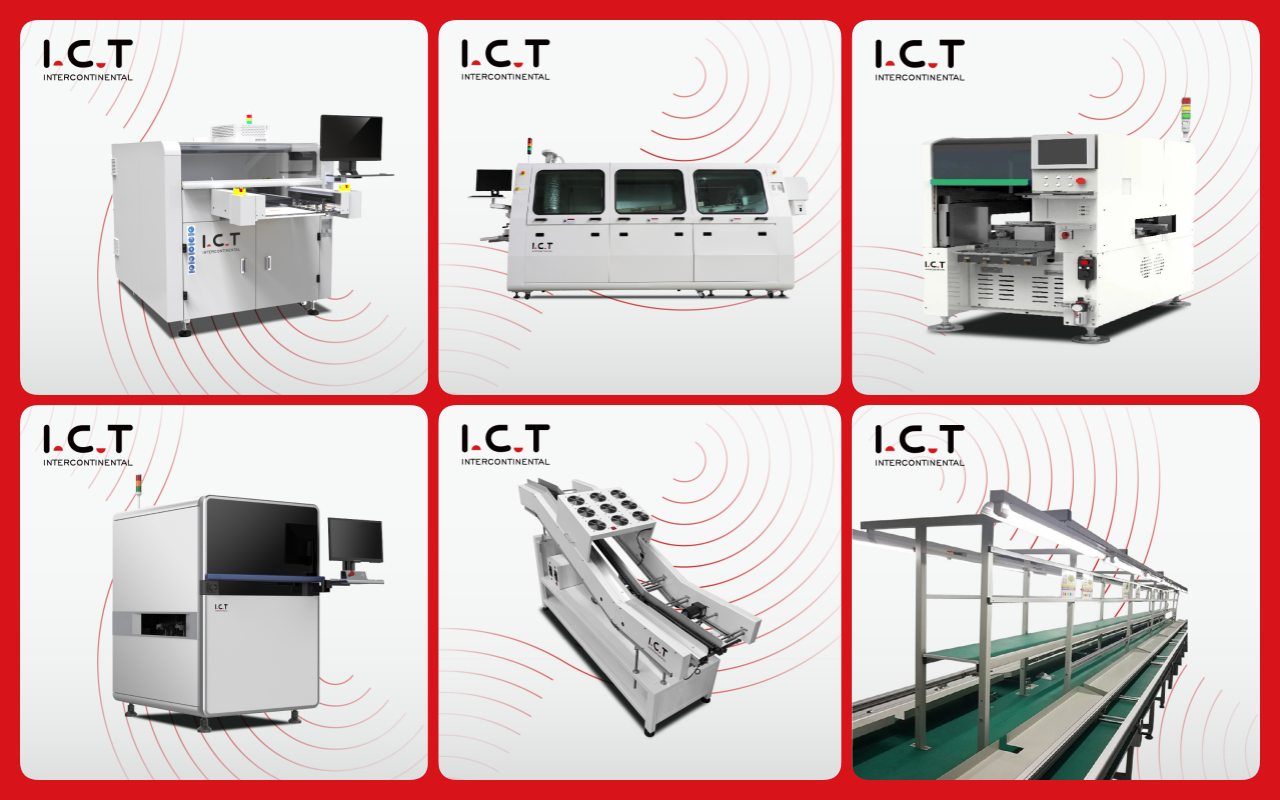

| DIP Line udstyrsliste
Vores DIP-produktionslinje tilbyder avancerede værktøjer til effektiv og præcis PCB-samling. Den fuldt automatiserede DIP-linje inkluderer en DIP-indføringslinje til nøjagtig komponentplacering, en bølgelæsser til jævn PCB-indgang, en bølgeaflæsser til sikker udgang og en samlebåndslinje til afsluttende kontrol. Denne højkvalitets PCB DIP-produktionslinje sikrer stabil drift, pålidelig THT-indsættelse og omkostningseffektiv montering, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til gennemhullede opgaver.
| Video om kundesucces
I 2025 besøgte en Vietnam-kunde IKT-fabrikken for at verificere det selektive loddeudstyr til deres produktionslinje, der betjener et kendt globalt kameramærke. Vores ingeniører bød dem velkommen og demonstrerede maskinaccepttest på prøve-PCB'er. De trænede holdet hands-on med fluxsprøjteopsætning, stiprogrammering, bølgehøjdekalibrering og lagring af pc-parametre. Kunder observerede præcis lodning gennem huller i realtid via CCD. Træningen omfattede vedligeholdelsesrutiner, fejlfinding og automatiske rengøringsfunktioner. Dette fabriksbesøg sikrede sikker integration på deres websted. Det fremhæver ICT's dedikerede globale support og ekspertise inden for selektivt loddeudstyr.
| Professionel service og træning
IKT leverer komplet installation, vedligeholdelse, teknisk support og træning for ro i sindet. Vores 20 ingeniører analyserer behov, planlægger programmer og optimerer processer. Vi håndterer drift, justeringer i PCBA og DIP. Uddannelsen dækker pc-kontroller, sporbarhed og opgraderinger. Fabriksbesøg som Vietnam giver praktisk vejledning. Betjener 1600+ kunder i 72 lande med hurtige svar. Reservedele og fjernhjælp holder det selektive loddeudstyr kørende effektivt på lang sigt.
| Kunde ros
Kunder roser vores ingeniører for ekspert, patienttræning i fabriksdemoer og opsætninger. De roser det selektive loddeudstyr for nøjagtig fluxing, stabile bølger og brugervenlige kontroller, der forbedrer udbyttet. Sikker indpakning beskytter under forsendelse uden skader. Hurtige svar løser problemer på timer, ofte eksternt. En bruger bemærkede en dramatisk stigning i beståelsesprocenten. Pålidelig ydeevne og support gør IKT foretrukket.
| Industri certificeringer
Virksomheden besidder CE-, RoHS-, ISO9001-certificeringer og forskellige patenter. CE bekræfter elektrisk sikkerhed, RoHS begrænser skadelige stoffer, ISO9001 fører tilsyn med kvalitetssystemer. Patenter omfatter tyske jetventiler, elektromagnetiske pumper, laserdetektion. Disse validerer fortræffelighed, pålidelighed og unikke egenskaber i den selektive gennemhullede loddemaskine globalt.
| Om IKT-virksomhed og fabrik
ICT udfører intern forskning og udvikling og produktion i 12000 m² anlæg med 89 medarbejdere, 20 ingeniører, 8 filialer. Hurtig vækst siden 2012 betjener 1600+ kunder i 72 lande. Fabrikker implementerer strenge inspektionsprocesser og omfattende kvalitetsstyringssystemer. Vi tilbyder komplette løsninger fra planlægning til optimering inden for SMT, DIP og mere.
