De fleste BGA void-problemer findes ikke, hvor de er oprettet.
De findes meget senere - efter at produkter er blevet afsendt, stressede og returneret uden nogen åbenlys forklaring.
Fabrikker siger ofte, at de 'inspicerer' hulrum. Hvad de virkelig mener er, at de optager beviserne efter kendsgerningen . Tomrummet er der allerede. Processen, der skabte den, er allerede gået videre.
For at forstå, hvorfor tomrum bliver ved med at komme tilbage, skal ingeniører kigge forbi inspektionsresultatet og undersøge mekanismen bag det. Dette kræver forståelse, ikke kun hvad røntgenbilledet viser, men hvordan røntgeninspektion fungerer i elektronik , og hvordan dets data kan bruges som feedback frem for bedømmelse.
Når røntgeninspektion behandles som et feedbackværktøj i stedet for en pass/fail-gate, bliver det muligt at spore tomrumsdannelse tilbage til kilden og stoppe den samme defekt i at dukke op igen.
BGA-tomrum er farlige, netop fordi de opfører sig høfligt i starten.
De kortslutter ikke, de bryder ikke signaler, og de melder sig ikke ud under funktionstest.
Bestyrelsen tænder. Tallene ser normale ud. Alle går videre.
Hvad tomrummet gør i stedet, er at vente.
Det sidder inde i loddeforbindelsen og reducerer kontaktarealet og koncentrerer stress, mens produktet kommer ind i det virkelige liv - varme, belastning, vibrationer og tid.
På det tidspunkt, hvor leddet begynder at svigte, er processen, der skabte det, for længst forbi, og beviserne er begravet.
Denne forsinkelse er ikke en fysisk ulykke.
Det er grunden til, at tomrum undslipper fabrikker og vender tilbage som pålidelighedsproblemer.
Et hulrum svækker ikke en loddeforbindelse jævnt.
Det skaber en ubalance – termisk, mekanisk og i sidste ende strukturel.
Varme kæmper for at slippe ud gennem et led med indre hulrum.
Stress akkumuleres ved kanterne af hulrummet i stedet for at spredes naturligt gennem loddet.
Under termisk cykling bliver disse stresspunkter ophav til revner.
Fejlen er sjældent dramatisk.
Det fremstår som intermitterende adfærd, temperaturfølsomme fejl eller træthed i det tidlige liv, der trodser en simpel forklaring.
Dette er grunden til, at tomrumsrelaterede fejl ofte fejldiagnosticeres som komponentkvalitetsproblemer snarere end procesproblemer.
Et hulrum svækker ikke en loddeforbindelse jævnt.
Det skaber en ubalance – termisk, mekanisk og i sidste ende strukturel.
Varme kæmper for at slippe ud gennem et led med indre hulrum.
Stress akkumuleres ved kanterne af hulrummet i stedet for at spredes naturligt gennem loddet.
Under termisk cykling bliver disse stresspunkter ophav til revner.
Fejlen er sjældent dramatisk.
Det fremstår som intermitterende adfærd, temperaturfølsomme fejl eller træthed i det tidlige liv, der trodser en simpel forklaring.
Dette er grunden til, at tomrumsrelaterede fejl ofte fejldiagnosticeres som komponentkvalitetsproblemer snarere end procesproblemer.
Elektrisk test kan kun bekræfte, at et kredsløb er tilsluttet, ikke om loddeforbindelsen vil overleve langvarig stress.
AOI står over for en mere fundamental begrænsning: den kan simpelthen ikke se inde i bundterminerede pakker.
Dette er grunden til, at mange kritiske BGA-relaterede defekter forbliver usynlige for optisk inspektion alene, som tydeligt forklaret i X-ray vs AOI: hvilke defekter er usynlige for optisk inspektion.
Som et resultat bliver tomrumsrelaterede fejl ofte fejldiagnosticeret som komponentkvalitetsproblemer snarere end procesrelaterede problemer.

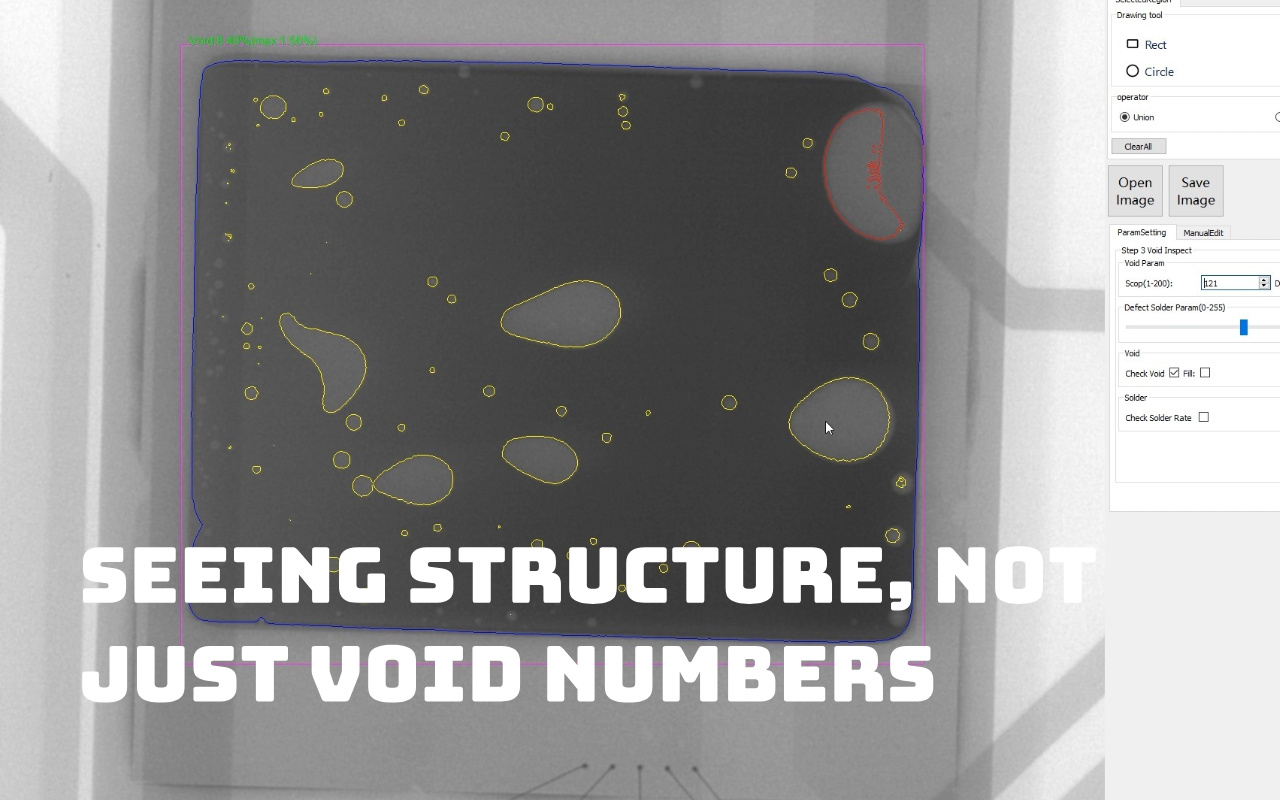

De fleste diskussioner om tomrum begynder og slutter med en procentdel.
Dette er praktisk, målbart og ofte vildledende.
To loddesamlinger kan dele den samme tomrumsprocent og opføre sig helt forskelligt i marken.
Et hulrum centreret under bolden forstyrrer varmestrømmen langt mere end flere mindre hulrum nær kanterne.
Fordeling fortæller en historie, som tal alene ikke kan.
Røntgen måler ikke kun mængde.
Det afslører struktur - og struktur bestemmer adfærd.
Et enkelt stort hulrum virker som en fejl i glas.
Stress spredes ikke omkring det; det samler sig.
Flere små hulrum, jævnt fordelt, kan reducere loddevolumen, men stadig tillade belastningsdeling.
Forskellen er ikke teoretisk - den viser sig i træthedslevetid og termisk modstand.
Uden røntgen ser disse to tilstande identiske ud med nedstrømstests.
Med røntgen er forskellen indlysende - og brugbar.
Et enkelt røntgenbillede er et fotografi.
En serie billeder er en tidslinje.
Når tomhedsadfærd gentages på tværs af paneler, peger det på en stabil – men mangelfuld – procestilstand.
Når det driver gradvist over tid, signalerer det slid, forurening eller parameterkrybning.
Trendkonsistens er, hvor røntgen stopper med at være inspektion og begynder at være overvågning.
Det fortæller ingeniørerne ikke bare, hvad der skete, men om det bliver værre.
Standarder definerer minimumsgrænsen mellem acceptabelt og uacceptabelt.
De definerer ikke ekspertise, stabilitet eller margin.
En proces, der lever lige under grænsen, er ikke sund – den er skrøbelig.
Alligevel behandler mange fabrikker opfyldelse af IPC-kriterier som et bevis på, at intet kræver opmærksomhed.
Røntgen afslører, hvor tæt en proces er på den kant.
At ignorere disse oplysninger er et valg, ikke en begrænsning.
Bestået eller ikke bestået er enkelt.
Virkeligheden er det ikke.
Processer kører stille og roligt.
Indsæt aldre. Stencils slid. Profilerne skifter.
Ingen af disse forårsager øjeblikkelig fejl, men alle efterlader fingeraftryk inde i loddeforbindelsen.
Binære domme sletter disse fingeraftryk.
Trendanalyse bevarer dem.
Brugt korrekt, svarer røntgen på et enkelt, kraftfuldt spørgsmål:
Hvad producerede processen egentlig?
Når parametrene ændres, bekræfter røntgen, om ændringen har betydning.
Når materialer ændrer sig, viser det konsekvensen, ikke hensigten.
Denne feedbackloop erstatter argument med beviser.
Det forvandler proceskontrol fra tro til observation.
Tom dannelse begynder ofte før komponenten nogensinde rører brættet.
Inkonsekvent pastavolumen betyder inkonsekvent fluxtilgængelighed.
Dårlig frigivelse opfanger rester, hvor gasser bør undslippe.
Røntgen diagnosticerer ikke udskrivning direkte, men det afslører resultatet.
Når tomme mønstre gentages, taler udskrivningen ofte gennem loddeforbindelsen.
Placeringen bestemmer, hvordan loddemetal får lov til at bevæge sig.
For meget kraft begrænser flowet. For lidt tillader ubalance.
Komponent coplanaritet afgør, om kollaps er ensartet eller kaotisk.
Disse effekter er subtile, usynlige under anbringelse og ubestridelige under røntgen.
Leddet husker, hvilken placering glemte.
Reflow skaber ikke tomrum så meget, som det afslører, om tidligere stadier forberedte samlingen korrekt.
Utilstrækkelig forvarmning efterlader flux inaktiv.
Aggressive ramper fanger gasser, før det er muligt at undslippe.
Røntgenfeedback adskiller nødvendige justeringer fra overtro.
Hvis tomrummet ikke ændrer sig, ligger årsagen et andet sted.
Før en proces kan forbedres, skal den først forstås.
Mange fabrikker springer dette trin over og går direkte til justering i håb om, at den næste ændring vil være den rigtige.
En void baseline er ikke et mål. Det er en beskrivelse af virkeligheden.
Den registrerer, hvad processen producerer, når den kører normalt, med dens styrker og dens fejl intakte.
Denne basislinje skal omfatte variation – gode tavler, gennemsnitlige tavler og marginale – fordi pålidelighedsproblemer ikke stammer fra gennemsnit.
Uden en basislinje har ingeniører intet referencepunkt.
Hver udsving føles presserende, enhver afvigelse føles mistænkelig.
Med en baseline bliver forandring målbar, og forbedring bliver bevidst i stedet for følelsesmæssig.
Et røntgenbillede besvarer kun ét spørgsmål: hvad skete der med denne tavle?
Produktionen er dog ikke lavet af enkeltplader.
Hulrum bliver meningsfulde, når de gentager, driver eller klynger sig over tid.
En langsom opadgående tendens signalerer ofte stencilslid, ældning af pastaen eller termisk ubalance længe før fejl opstår.
Disse tidlige advarsler er usynlige, hvis ingeniører kun ser på isolerede resultater.
Trendovervågning flytter opmærksomheden fra skyld til adfærd.
Det fortæller ingeniører, om processen er stabil, forværres eller reagerer på indgreb.
Dette er det øjeblik, hvor røntgen stopper med at være inspektion og begynder at blive fremsynet.
Enhver procesændring er en påstand: Dette vil gøre tingene bedre.
Røntgen er, hvordan den påstand testes.
Uden verifikation akkumuleres justeringer og interagerer på uforudsigelige måder.
Ingeniører mister selvtillid, fordi de ikke kan se, hvilken ændring der betød noget, og hvilken der ikke gjorde noget.
Røntgenfeedback genopretter klarheden ved at binde årsag til konsekvens.
Når tomhedsadfærd ikke ændrer sig efter en justering, er beskeden enkel: Grundårsagen ligger et andet sted.
Denne ærlighed sparer tid, forhindrer overkorrektion og beskytter processtabilitet.
Beviser erstatter argumenter, og fremskridt bliver gentageligt.
Gennemsnit er behagelige, fordi de forenkler kompleksiteten.
De er også farlige af samme grund.
Et acceptabelt gennemsnit kan skjule ekstreme tilfælde, hvor pålideligheden begynder at svigte.
Nogle få led med kritiske tomrumsstrukturer kan stille og roligt eksistere under et betryggende tal.
Sådan passerer processer revisioner og stadig svigter kunder.
Røntgenbilleder afslører distribution, ikke kun størrelse.
At ignorere disse oplysninger er ikke en teknisk begrænsning – det er et valg.
Og det er sjældent klogt.
Når røntgen kun bruges efter et problem dukker op, bliver det en historisk optegnelse.
Den forklarer, hvad der gik galt, men for sent til at forhindre det.
På det tidspunkt, hvor en fejl udløser inspektion, kan materialerne have ændret sig, udstyret kan være drevet, og forholdene kan ikke længere matche.
Grundårsagsanalyse bliver spekulativ i stedet for præcis.
Forebyggende inspektion, selv ved lav frekvens, ændrer denne dynamik.
Det giver ingeniører mulighed for at genkende mønstre, før de bliver til hændelser.
Forskellen ligger ikke i maskinen, men i hvornår den bruges.
Data skal afklare processer, ikke tildele skyld.
Når røntgenresultater bruges til at pege fingre, stopper indlæringen.
Operatører justerer adfærd for at undgå kontrol i stedet for at forbedre resultater.
Ingeniører bliver forsigtige i stedet for nysgerrige.
Processen bliver stiv, ikke bedre.
Reduktion af tomrum kræver åbenhed.
Røntgen skal ses som et neutralt bevis - hvad processen frembragte, ikke hvem der fejlede.
Først da kan forbedringen opretholdes.

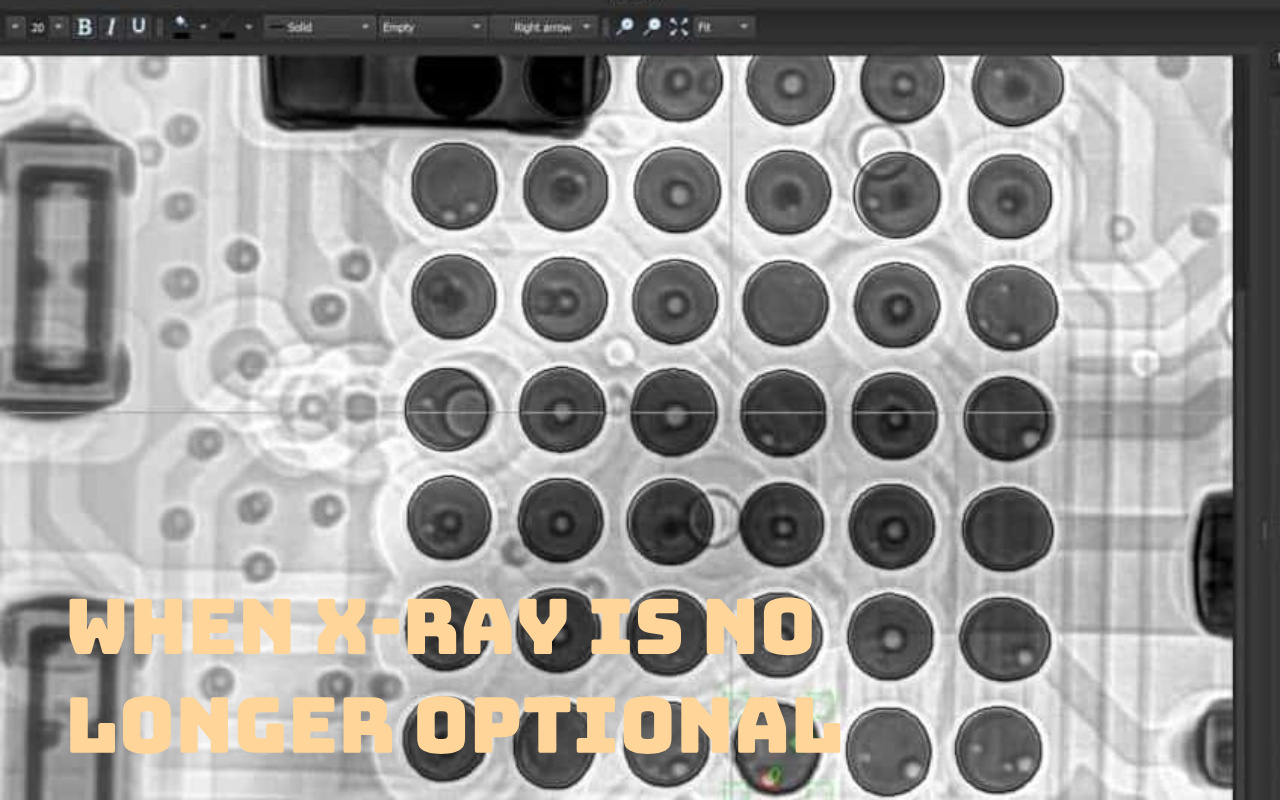

I højeffektssamlinger er loddesamlinger en del af det termiske system.
Hulrum afbryder varmestrømmen lige så sikkert, som dårlige køleplader gør.
Uden røntgenfeedback forbliver disse afbrydelser usynlige, indtil ydeevnen forringes.
På det tidspunkt er korrigerende handlinger ikke længere forebyggende – det er skadeskontrol.
For termisk-kritiske designs er det ikke acceptabelt at gætte.
Røntgenfeedback giver den nødvendige synlighed for at kontrollere, hvad der ikke kan ses fra overfladen.
I disse tilfælde er inspektion ikke valgfri – den er grundlæggende.
Tiden er uforsonlig i produkter med lang levetid.
Små ufuldkommenheder vokser under gentagelser, varme og vibrationer.
Industrier, der efterspørger pålidelighed, forstår dette.
De kræver ikke blot bevis for overholdelse, men for kontrol.
Røntgenfeedback giver dette bevis ved at vise intern ledadfærd over tid.
Dette er grunden til, at disse sektorer ikke spørger, om der er behov for røntgen.
De spørger, hvordan det bruges.
Sondringen betyder noget.
Efterhånden som brædder bliver tykkere og mere komplekse, bliver termisk adfærd mindre intuitiv.
Varmen flyder ikke længere jævnt. Gasudslip bliver uforudsigelig.
Det, ingeniører har til hensigt under reflow, er ofte ikke, hvad der faktisk sker under pakken.
Røntgen afslører denne kløft mellem hensigt og resultat.
I komplekse brædder er synlighed ikke en luksus.
Det er den eneste måde at erstatte antagelse med forståelse.
Når røntgendata kommer ind i SPC, holder hulrum op med at være overraskelser.
De bliver tendenser, grænser og signaler.
Kontroldiagrammer gør inspektion til overvågning.
Ingeniører venter ikke længere på, at defekter dukker op - de ser adfærd udvikle sig.
Dette er forskellen mellem at reagere på fiasko og at styre en proces.
SPC træffer ikke beslutninger.
Det gør beslutninger uundgåelige.
Røntgen alene viser resultater, ikke årsager.
Forbindelse skaber mening.
Når tomme tendenser sammenlignes med udskrivningsdata, opstår mønstre.
Når de er knyttet til reflow-profiler, bliver forklaringer tydeligere.
Korrelation indsnævrer søgerummet og fremskynder korrektionen.
Isolerede data forvirrer.
Forbundne data lærer.
Jagten på nul tomrum destabiliserer ofte produktionen.
Hver lille justering introducerer ny usikkerhed.
En stabil proces med forudsigelig tomhedsadfærd er langt mere værdifuld end en ustabil, der jagter perfektion.
Røntgenfeedback hjælper med at definere dette stabilitetsvindue og holde processen inde i det.
Pålidelighed opnås ikke ved at eliminere enhver ufuldkommenhed.
Det opnås ved at kontrollere dem, der betyder noget, konsekvent over tid.
Røntgen afslører hulrum, men fikser dem ikke - kun systematisk feedback lukker dannelsesvejene.
Skift fra bestået/ikke bestået til trendbaseret kontrol; korrelerer tomrum til udskrivning, placering og reflow; brug egnede værktøjer som ICT-7900 til hurtige, nøjagtige data.
Mål ensartet lav tomrum som bevis på procesbeherskelse, især i højpålidelige applikationer.
IPC-standarder behandler >25 % tomrum i enhver enkelt bold som en defekt for Klasse 3-produkter, men dette er en minimumsbasislinje. Baggrund: Grænsen stammer fra pålidelighedsundersøgelser, der viser øget risiko over dette niveau for termisk og mekanisk belastning. I praksis opnår dygtige processer et gennemsnit på <15 %, uden at en kugle overstiger 20 %. Anvendelseseksempel: I motorkraftmoduler strammer ingeniører ofte til <10 % på termiske kugler for at sikre varmespredning, verificeret gennem accelereret levetidstest, der korrelerer lavere hulrum med længere cyklusser til fejl.
Nej – noget tomrum er iboende på grund af fluxafgasning og materialefysik. Baggrund: Selv optimerede pastaer med lavt hulrum og vakuumreflow efterlader spor. Princip: Hulrum dannes, når flygtige stoffer undslipper smeltet loddemetal; perfekt eliminering ville kræve fluxfri lodning, hvilket er upraktisk. Eksempel: Førende linjer, der anvender nitrogen, forlænget gennemvædning og pasta med lavt hulrum når rutinemæssigt <5 % i gennemsnit, men aldrig nul; målet er forudsigelig, lav-impact voiding snarere end fravær.
Daglig eller pr. skift prøveudtagning under stabil produktion; 100% på nye grunde eller efter ændringer. Baggrund: Statistisk proceskontrol kræver nok prøver til at opdage skift tidligt. Princip: Trendovervågningsfangster driver hurtigere end end-of-line kontrol. Eksempel: Linier med høj volumen inspicerer det første stykke og hver 50-100 plader, plus hele partier efter profil- eller materialeændringer, og sender data tilbage inden for få timer for at forhindre skrot.
Nej – tryk og materialevalg giver ofte større gevinster. Baggrund: Tomme kilder spænder over hele proceskæden. Princip: Forlænget iblødsætning hjælper afgasning, men utilstrækkelig pastavolumen eller dårlig frigivelse fanger mere gas i starten. Eksempel: Én facilitet skærer hulrum fra 22 % til 8 % ved at optimere stencilåbninger og indsætte valg alene; yderligere reduktion til <5 % kræves kun mindre udblødningsforlængelse, hvilket viser, at upstream-fixes ofte er mere effektive.
Inline håndterer højvolumen bestået/ikke-bestået og grundlæggende målinger; offline giver dybere diagnostik. Baggrund: Der er afvejninger mellem hastighed og opløsning. Princip: Inline-systemer integreres i linjer til realtidsdata, men mangler hældning/skråvisninger og højere forstørrelse af offline-enheder, der er nødvendige for mønstergenkendelse af rodårsager. Eksempel: Produktion bruger inline til trendovervågning og advarsler; teknik trækker prøver til offline-stationer som ICT-7900 for detaljeret kortlægning af hulrum og korrelationsundersøgelser.
