| Electra Wave loddemaskine til DIP produktionslinje
ICT Electra bølgeloddemaskinen er det gennemprøvede bølgeloddeudstyr til moderne THT samlebånd og DIP produktionslinjer. Denne Electra bølgeloddemaskine bruger japansk Kuroda dyse til præcis bølgeloddemaskine fluxkontrol og vandrette uafhængige varmezoner for at opnå perfekt befugtning gennem hullets komponenter. Energibesparende design holder normal drift på kun 7kW, mens valgfrit nitrogensystem leverer oxidfrie samlinger. Med succesfulde applikationer i bilindustrien, smartmålere og industrielle fabrikker verden over, er denne Electra bølgeloddemaskine blevet det bedste valg, når kunder søger efter højkvalitets bølgeloddemaskine til salg.
| Funktion
Japansk Kuroda Seiko dyse med justerbart forstøvningsområde og pyramidefilter leverer stabil og økonomisk bølgeloddemaskine fluxbelægning cyklus efter cyklus. Digital flowmåler og trykstabil ventil minimerer spild og holder kammeret rent – perfekt til kontinuerlig drift af Electra-bølgeloddemaskine i højvolumen THT-linjer.
Tredjeparts uafhængig overtemperaturbeskyttelse plus PLC+PID lukket sløjfestyring skaber flere sikkerhedslag. Realtidsovervågning og automatisk nødstop beskytter operatører og bølgeloddeudstyr under 24-timers drift på DIP-produktionslinjer.
Vandrette uafhængige varmezoner med lukket varmluftsvej og ensretterplader sikrer absolut ensartet temperatur over hele printkortet. Opvarmning tager kun omkring 15 minutter, og normal effekt forbliver på 7kW – det mest effektive system blandt lignende bølgeloddeudstyr til gennemhullet teknologi.
| DIP Line udstyrsliste
| Model | W4 | W3 | W2 |
| Dimension: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Vægt (kg) | Ca.1500kg | Ca.1200kg | Ca. 790 kg |
| Strømforsyning | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Startup Power | 32kw | 24kw | 16 kw |
| Drift Power | 12kw | 9 kw | 7kw |
| Kontrolsystem | PLC | ||
| Spray system | |||
| Transmissionsmetode | Trinmotor | ||
| Spraytryk | 0,25Mpa--0,4Mpa | ||
| lux flow | 10--100 ml/min | ||
| Udstødnings diameter | Φ200 mm | ||
| Udstødningskapacitet | 25m3/min | ||
| Forvarmningssystem | |||
| Forvarmningstilstand | Varm luft | ||
| Kontroltilstand | PID + SSR | ||
| Forvarmningszone | 4 | 3 | 2 |
| Forvarmningslængde | 1800 mm | 1600 mm | 1200 mm |
| Forvarmning Temp. | (stuetemperatur) -250°C | ||
| Opvarmningstid (min) | Ca.15min (indstilling 150°C) | ||
| Transportsystem | |||
| PCB størrelse: LxW(mm) | Min:80x60mm; Max: 400x300 mm | ||
| Transporthastighed | 0-2000 (mm/min) | ||
| Transportørhøjde | 750+/-20 (mm) | ||
| Finger | Dobbelt krogklo (Standard) | ||
| Kontrol af transportbåndets bredde | Manuelt | ||
| Transportørvinkel | 4~7 grader | ||
| Loddesystem | |||
| Loddepotte stil | Mekanisk motordrev | ||
| Loddepotte materiale | Fuld Titanium (Standard FT) | ||
| Loddepottetemperatur | 300 ° C. | ||
| Loddepottekapacitet | Blyfri 350 kg | Blyfri 300 kg | Blyfri 250 kg |
| Andre | |||
| Fingerrensesystem | Børste | ||
| DIP Line udstyrsliste
Vores DIP-produktionslinje tilbyder avancerede værktøjer til effektiv og præcis PCB-samling. Den fuldt automatiserede DIP-linje inkluderer en DIP-indføringslinje til nøjagtig komponentplacering, en bølgelæsser til jævn PCB-indgang, en bølgeaflæsser til sikker udgang og en samlebåndslinje til afsluttende kontrol. Denne højkvalitets PCB DIP-produktionslinje sikrer stabil drift, pålidelig THT-indsættelse og omkostningseffektiv montering, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til gennemhullede opgaver.
| Video om kundesucces
IKT-ingeniører tog til Uruguay for at installere og idriftsætte Electra-bølgeloddemaskinen for en producent af smartmålere. Kunden driver en højvolumen DIP produktionslinje og havde brug for stabil blyfri lodning til komplekse PCB'er med store dele. Efter vores team havde afsluttet opsætningen og operatørtræningen, nåede maskinen fuld hastighed med kun 7kW køreeffekt og perfekt ledkvalitet. Kunden delte en video, der viser Electra-bølgeloddemaskinen, der kører problemfrit i deres THT-samlebånd, og roser de lave energiomkostninger, nem vedligeholdelse og fremragende eftersalgssupport. Dette Uruguay-smartmålerprojekt er blevet en succesfuld reference for mange latinamerikanske DIP-linjer.
| Ekspertservice og uddannelse

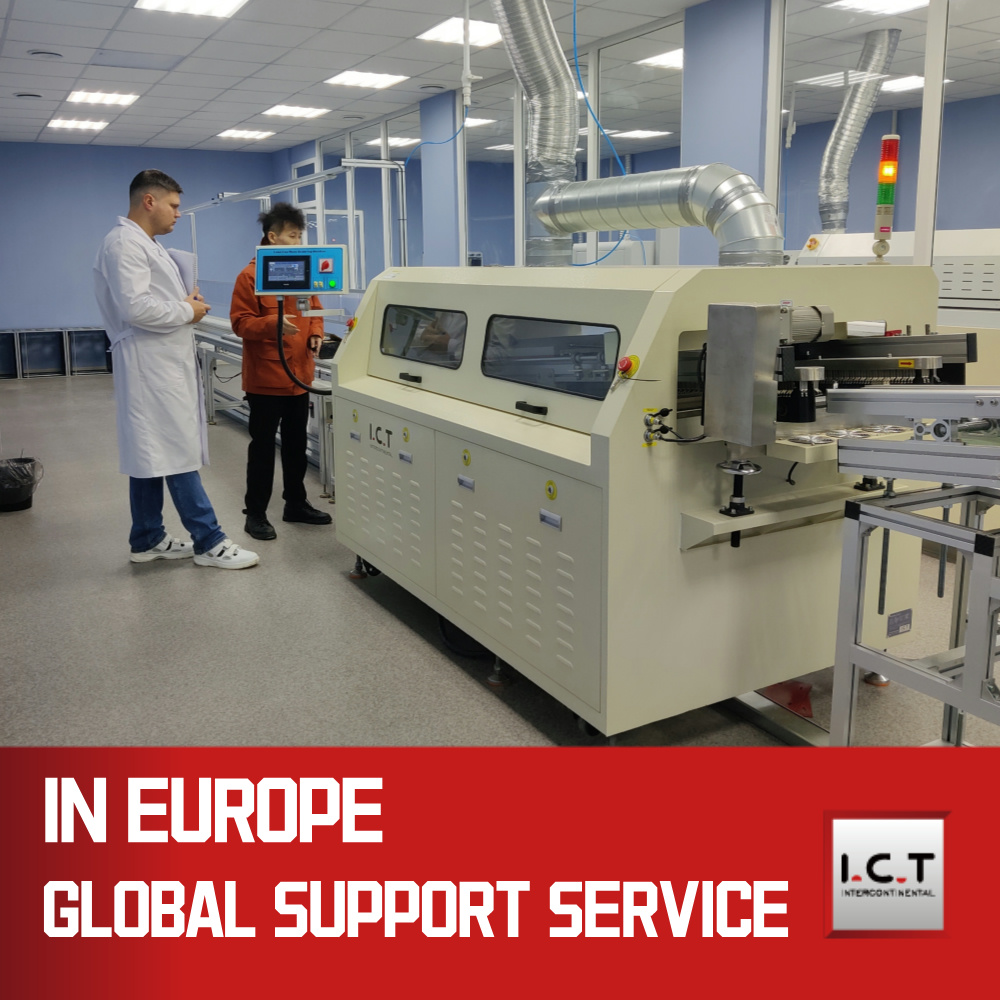

ICT tilbyder fuld livscyklussupport til enhver Electra-bølgeloddemaskine – fra linjeplanlægning og installation på stedet til professionel operatørtræning og 7×24 global teknisk service. Vores erfarne team garanterer, at dit bølgeloddeudstyr og hele THT-linjen fungerer med maksimal effektivitet uden risiko.
| Kunde ros
Kunder verden over roser Electra bølgeloddemaskinen for dens bundsolide stabilitet, ekstremt lave elforbrug og perfekte lodderesultater på store komponenter. De elsker især den hurtige globale respons, stærke eksportemballage og enestående værdi, når de søger efter bølgeloddemaskine til salg.
| Kvalitetscertificeringer
Hver ICT Electra bølgeloddemaskine bærer CE-, CCC-, UL-, RoHS- og ISO9001-certificeringer plus flere opfindelsespatenter, der fuldt ud opfylder de strengeste internationale sikkerheds- og miljøstandarder for moderne THT-produktionslinjer.
| Om IKT-virksomhed og fabrik
ICT er en professionel one-stop-løsningsleverandør til SMT- og DIP-produktionslinjer med over 25 års erfaring. Vores 12.000㎡ fabrik i Dongguan beskæftiger 89 medarbejdere, herunder 20 ingeniører. Vi designer og fremstiller alt kerneudstyr internt og betjener mere end 1600 kunder i 72 lande. Streng kvalitetsstyring og kontinuerlig innovation gør os til den mest betroede partner for højtydende Electra bølgeloddemaskine på verdensplan.
